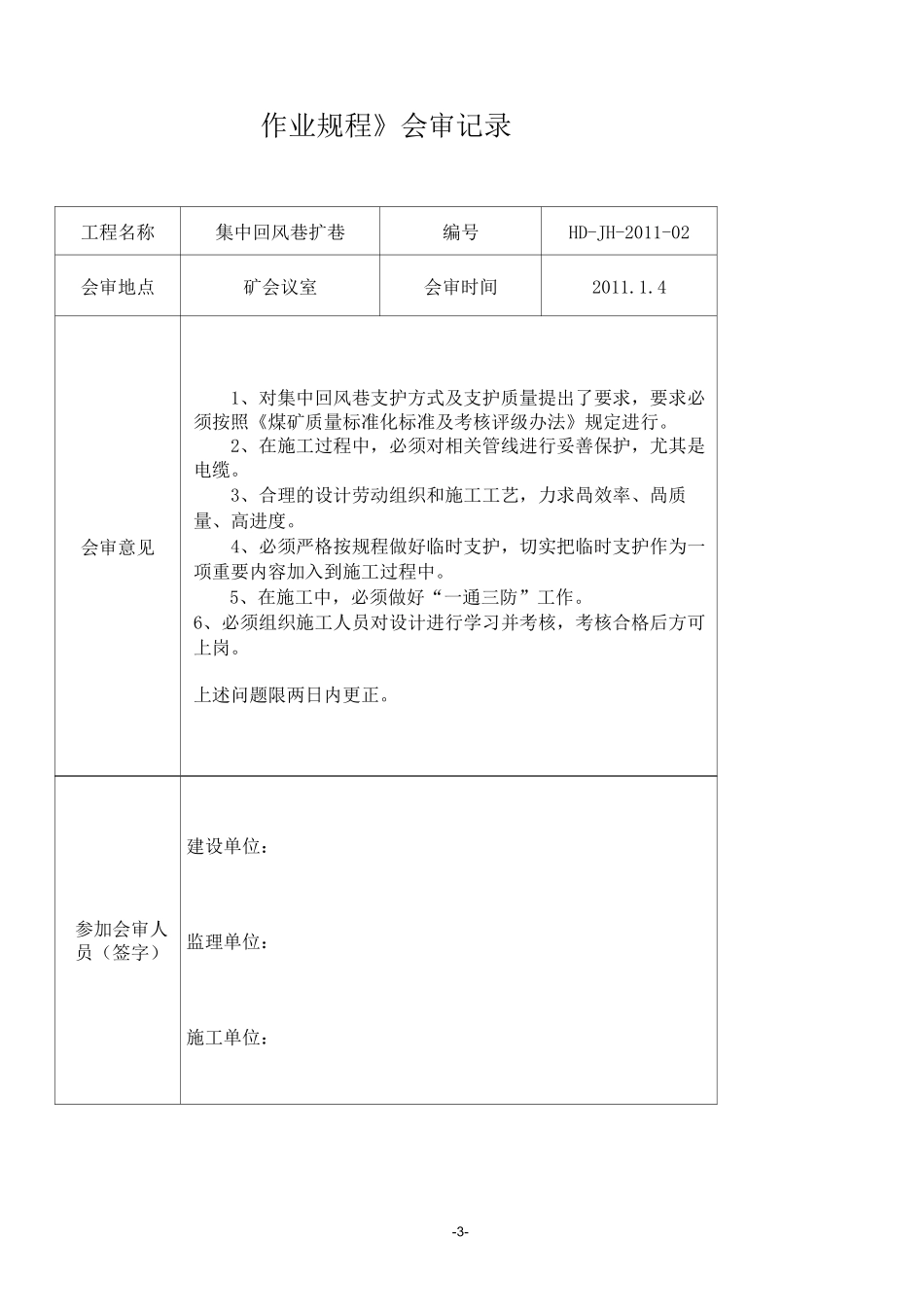

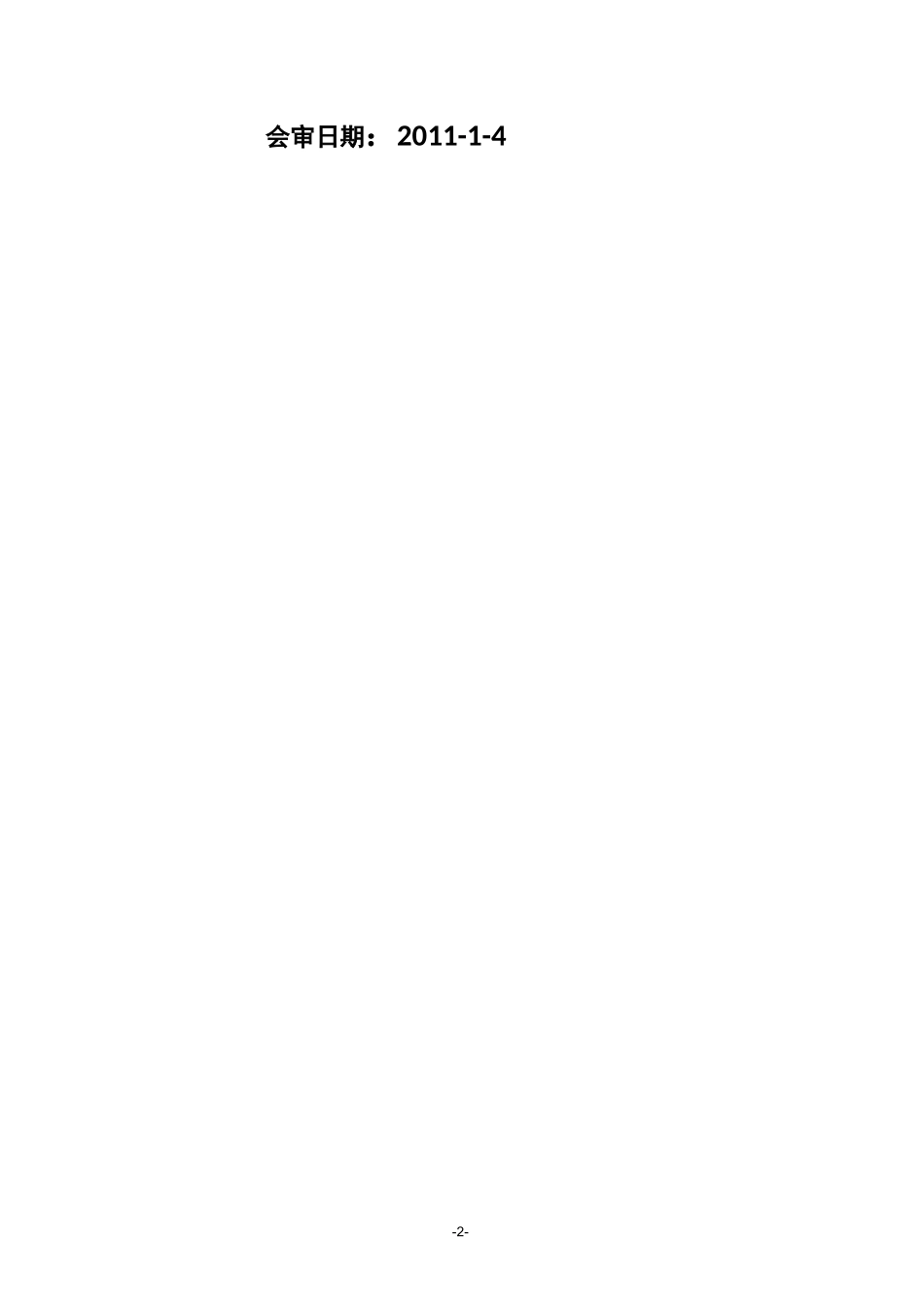

-1-编号：HD-JH-2011-02山西宏达集团万顺煤业有限公司集中回风巷扩巷作业规程编制人：施工负责人：施工单位：机掘三队编制日期：2011-1-3工作面名称：集中风巷回风-2-会审日期：2011-1-4-3-作业规程》会审记录工程名称集中回风巷扩巷编号HD-JH-2011-02会审地点矿会议室会审时间2011.1.4会审意见1、对集中回风巷支护方式及支护质量提出了要求，要求必须按照《煤矿质量标准化标准及考核评级办法》规定进行。2、在施工过程中，必须对相关管线进行妥善保护，尤其是电缆。3、合理的设计劳动组织和施工工艺，力求咼效率、咼质量、高进度。4、必须严格按规程做好临时支护，切实把临时支护作为一项重要内容加入到施工过程中。5、在施工中，必须做好“一通三防”工作。6、必须组织施工人员对设计进行学习并考核，考核合格后方可上岗。上述问题限两日内更正。参加会审人员（签字）建设单位：监理单位：施工单位：-4-第一章概况第一节概述一、巷道名称本《作业规程》掘进的巷道为集中回风巷。二、掘进目的及巷道用途施工目的是按照《山西宏达集团万顺煤业有限公司矿井兼并重组整合项目初步设计》的要求，将原巷道断面刷大，满足矿井正常生产时的通风的需要。三、巷道设计长度及服务年限巷道设计长度：预计掘进工程量为：1895m。巷道服务年限：35年。四、预计开、竣工时间预计开工时间2010年1月1日，竣工时间2012年8月31。第二节采区设计说明书及批准时间一、地质说明书及批准时间地质说明书名称为《山西省宏达集团万顺煤矿资源整合地质报告》,批准时间为2009年5月。二、矿压观测资料由于资源整合兼并重组矿井，矿压资料收集不全，在施工过程中注重矿压资料的收集，以便指导生产，为巷道支护方式提供依据。第二章地面相对位置及地质情况第一节地面相对位置-5-集中回风巷上部对应于地表王家沟一带，其余系季节性冲沟和坡地，地表标髙+1240〜+1260m，埋深+250.0m〜+340.0m,地表无水体、老窑、以及其它大型建筑物。第二节煤（岩）层赋存特征一、煤（岩）层产状本工作面在9#煤层中施工。9#煤层位于太原组下部，上距4#煤层50m左右，下距11#煤层3.07m。煤层走向为西南一一东北，倾向为西北一一东南，倾角为6°〜8°，9煤均厚13.49m，煤层普氏硬度系数f=2〜3，该煤层结构简单，一般含夹矸1〜3层，夹矸岩性为泥岩或炭质泥岩。煤层顶板为沙岩，底板为泥岩。二、煤层瓦斯涌出量、瓦斯等级、发火期、煤尘爆炸指数瓦斯相对涌出量为0.3m3/1,瓦斯绝对涌出量为0.13m3/min,为低瓦斯矿井。矿井无煤与瓦斯突出威胁。根据矿2005年7月由山西省煤炭工业局综合测试中心测试;煤尘有爆炸性，煤层最短自燃发火期为6个月，自燃等级为II类，属自燃煤层。第三节地质构造本工作面地质构造简单，煤（岩）层结构稳定，工作面范围内无断层和其它单斜构造。第四节水文地质-6-根据水文地质报告，巷道施工范围内无地下河流及采空区影响，水文地质较为简单。但在扩巷过程中也要注意顶板淋水，应随时观测。第三章巷道布置及支护说明第一节巷道布置本次施工的巷道为集中回风巷扩巷，施工先从集中轨道巷与第一联络巷交叉点向下10m开始，与集中轨道巷夹角50°,施工10m平巷后，按8°47'坡度掘进37m与集中回风巷贯通；贯通后，再按84°17/57〃方位,-2°坡度施工集中回风巷。第二节支护设计一、巷道断面巷道原断面为矩形3.2X2.2m，设计巷道毛断面为矩形4.4X3.8m，净断面4.2X3.7m。按照初步设计及质量标准化要求，需全部修护。巷道支护采用锚、梁、网、喷浆联合支护方式。巷道支护断面图见附图（1：50）二、支护方式（一）临时支护在施工过程中，巷道掘进工作面到永久支护之间必须使用临时支护，严禁空顶作业。1、采用3根吊挂式前探梁作为临时支护。前探梁用①50mm钢管加工而成，长度不小于4m,用金属锚杆和吊环-7-固定，每根前探梁不少于两个吊环。吊环形式为圆环，用①18mm的圆钢焊制，使用时必须上满丝。前探梁上方使用规格不小于1600mmX200mmxlOOmm的木板、数量不少于2块，横向放置在前探梁的前端，并用木楔与顶板接实。2、当顶板不平整时，应使用3根带有初撑力、支撑高度为3.0m~4.1m的金属安全点柱，合理有效地支撑顶板，作为临时支护。...
