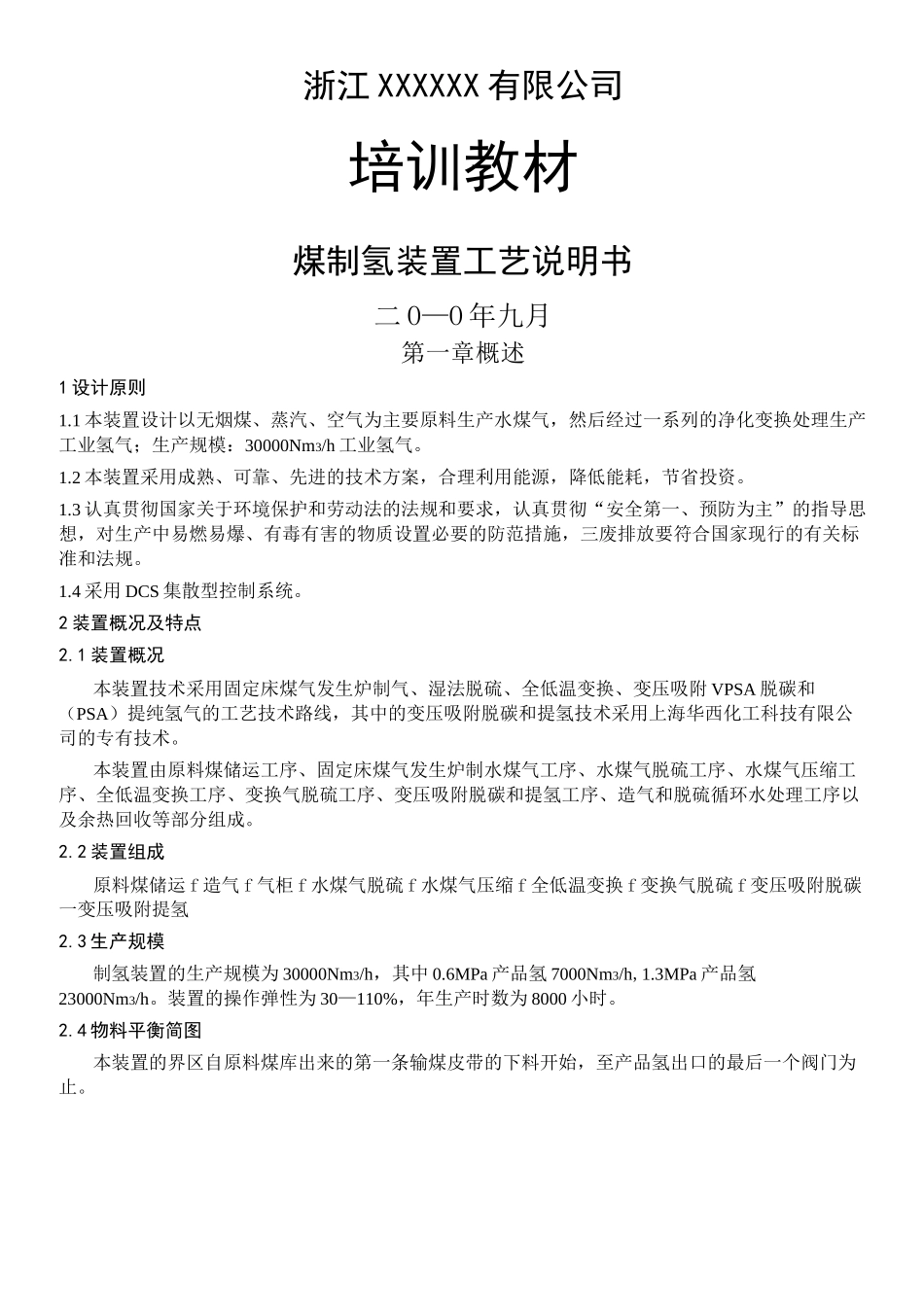

浙江XXXXXX有限公司培训教材煤制氢装置工艺说明书二O—O年九月第一章概述1设计原则1.1本装置设计以无烟煤、蒸汽、空气为主要原料生产水煤气，然后经过一系列的净化变换处理生产工业氢气；生产规模：30000Nm3/h工业氢气。1.2本装置采用成熟、可靠、先进的技术方案，合理利用能源，降低能耗，节省投资。1.3认真贯彻国家关于环境保护和劳动法的法规和要求，认真贯彻“安全第一、预防为主”的指导思想，对生产中易燃易爆、有毒有害的物质设置必要的防范措施，三废排放要符合国家现行的有关标准和法规。1.4采用DCS集散型控制系统。2装置概况及特点2.1装置概况本装置技术采用固定床煤气发生炉制气、湿法脱硫、全低温变换、变压吸附VPSA脱碳和（PSA）提纯氢气的工艺技术路线，其中的变压吸附脱碳和提氢技术采用上海华西化工科技有限公司的专有技术。本装置由原料煤储运工序、固定床煤气发生炉制水煤气工序、水煤气脱硫工序、水煤气压缩工序、全低温变换工序、变换气脱硫工序、变压吸附脱碳和提氢工序、造气和脱硫循环水处理工序以及余热回收等部分组成。2.2装置组成原料煤储运f造气f气柜f水煤气脱硫f水煤气压缩f全低温变换f变换气脱硫f变压吸附脱碳一变压吸附提氢2.3生产规模制氢装置的生产规模为30000Nm3/h，其中0.6MPa产品氢7000Nm3/h,1.3MPa产品氢23000Nm3/h。装置的操作弹性为30—110%，年生产时数为8000小时。2.4物料平衡简图本装置的界区自原料煤库出来的第一条输煤皮带的下料开始，至产品氢出口的最后一个阀门为止。上所有虚线框内的单元均属于本装置的界区。2.5装置特点：本装置选用国内研制成功的新型催化剂和先进的工艺流程及设备，能有效的降低生产成本和能耗，提高了装置运转的可靠性。2.5.1煤储运装置的特点2.5.1.1贮煤方式：本装置以干煤棚贮煤与露天堆场贮煤相结合，其中干煤棚可贮煤约5000吨，可供气化装置连续运行约10天，再考虑露天堆场的贮煤量，总贮煤量可供运行15天左右。同时干煤棚的半封闭结构有利于空气流通，其内部的倒运设备连续的运行操作均大大降低了煤堆自燃发生的可能性。2.5.1.2运煤系统及筛分设备：⑴输煤系统采用单路输送气化用煤；⑵系统采用集中操作方式，同时在控制室显示。系统的主要设备之间采用联锁方式控制，逆流开车，顺流停车。也可切换为单机操作，在系统线路上设置判断故障保护装置。各调设备兼有就地手动开关，以便单机调试。⑶在带式输送机沿线每隔40米安装一组有能复位的双向拉绳开关，置于带式输送机沿运行通道内侧的适当位置。当带式输送机出现故障时，操作人员可在带式输送机的任何部位拉动拉绳开关，切断电源使设备停车；此外当发出开车信号后，如现场不允许开车，也可以拉动拉绳开关，制止起动，避免发生设备和人身事故。⑷运煤系统的带式输送机选用Y系列三相异步电动机与DCY型硬齿面圆锥圆柱减速机配合的驱动装置，优点为转动惯量大，强度高，且维修时更换零部件方便。⑸煤的计量通过在带式输送机上安装的电子皮带秤来完成，便于正常生产时成本等技术经济指标的统计和核算。⑹在煤栈桥中转站的筛分楼顶面设置了除尘系统，既改善了现场的操作环境，排放气质量也达到了环保要求。2.5.2造气装置的特点2.5.2.1造气炉炉型：根据用气量、制氢成本等因素，本装置选择©2.8米的固定床间歇煤气炉。9台炉子（8开1备）可满足生产30000Nm3/h氢气的要求。2.5.2.2造气流程的选用：制气工艺流程等同于一般煤化工企业造气流程，九台©2800造气炉以四炉为一组，中间位置的5#炉可切换并入任何一个炉组。每个炉组共用一台风机、一台煤气显热回收器（热管式锅炉），水煤气经由显热回收器、煤气总管和洗气塔进入气柜；共三台空气鼓风机，可相互切换替用；共两组油泵站，每炉组配置一套；原料自煤库、筛分装置由输送带送到四楼，经输送带皮带秤计量后入各炉的料仓，由各炉的加煤机加入炉中；气柜采用容积一万方的三节钟罩式的湿式气柜，三节钟罩全升起时气柜静压约400mm水柱。为提高入炉蒸汽的分解率，降低蒸汽和煤消耗，所有入炉蒸汽均采用过热蒸汽，蒸汽的过热热源来自煤气本身的热量。2.5.2.3造气三位一体DCS综合控制系统的应用造气工序采用先进的三位...
