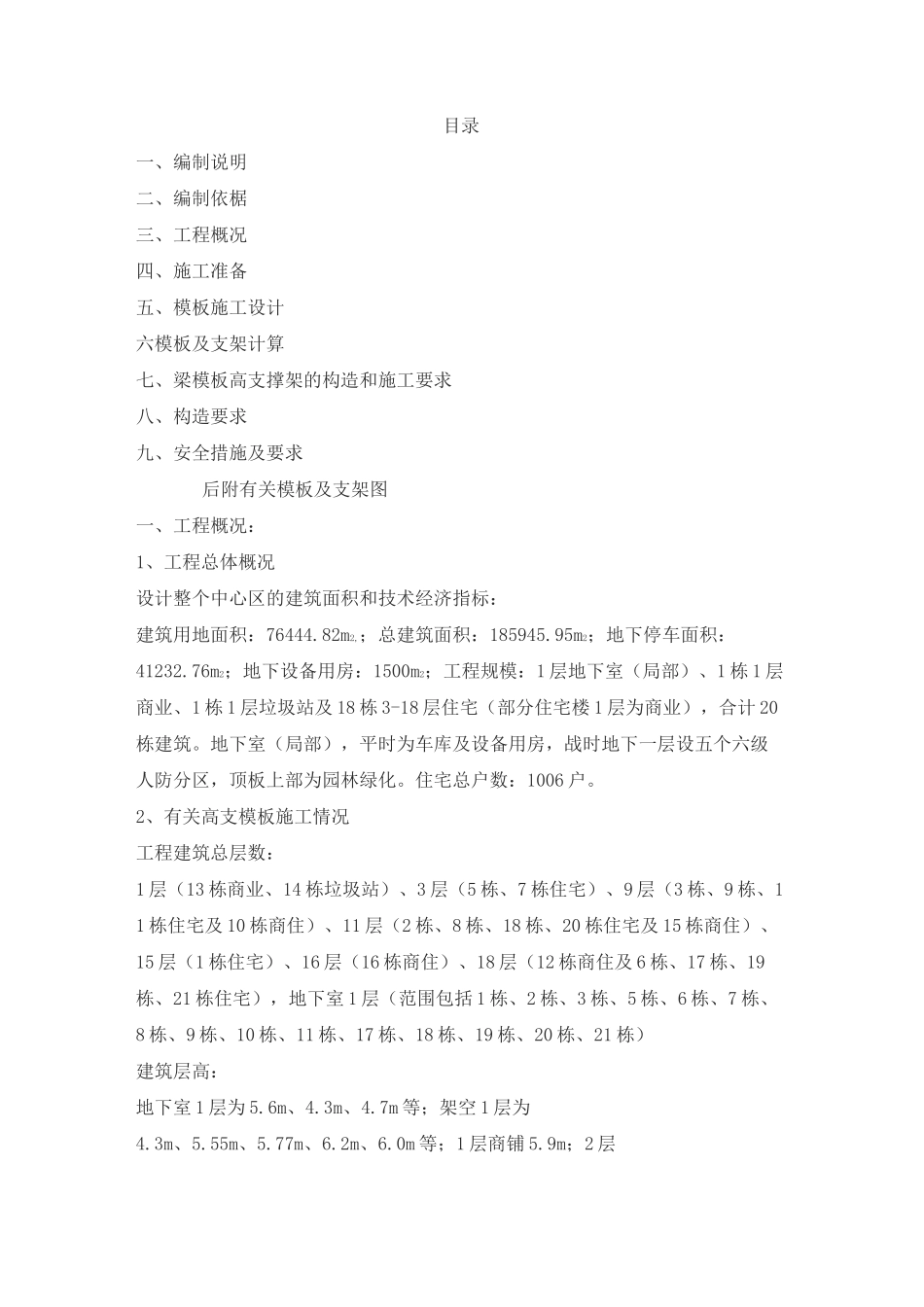

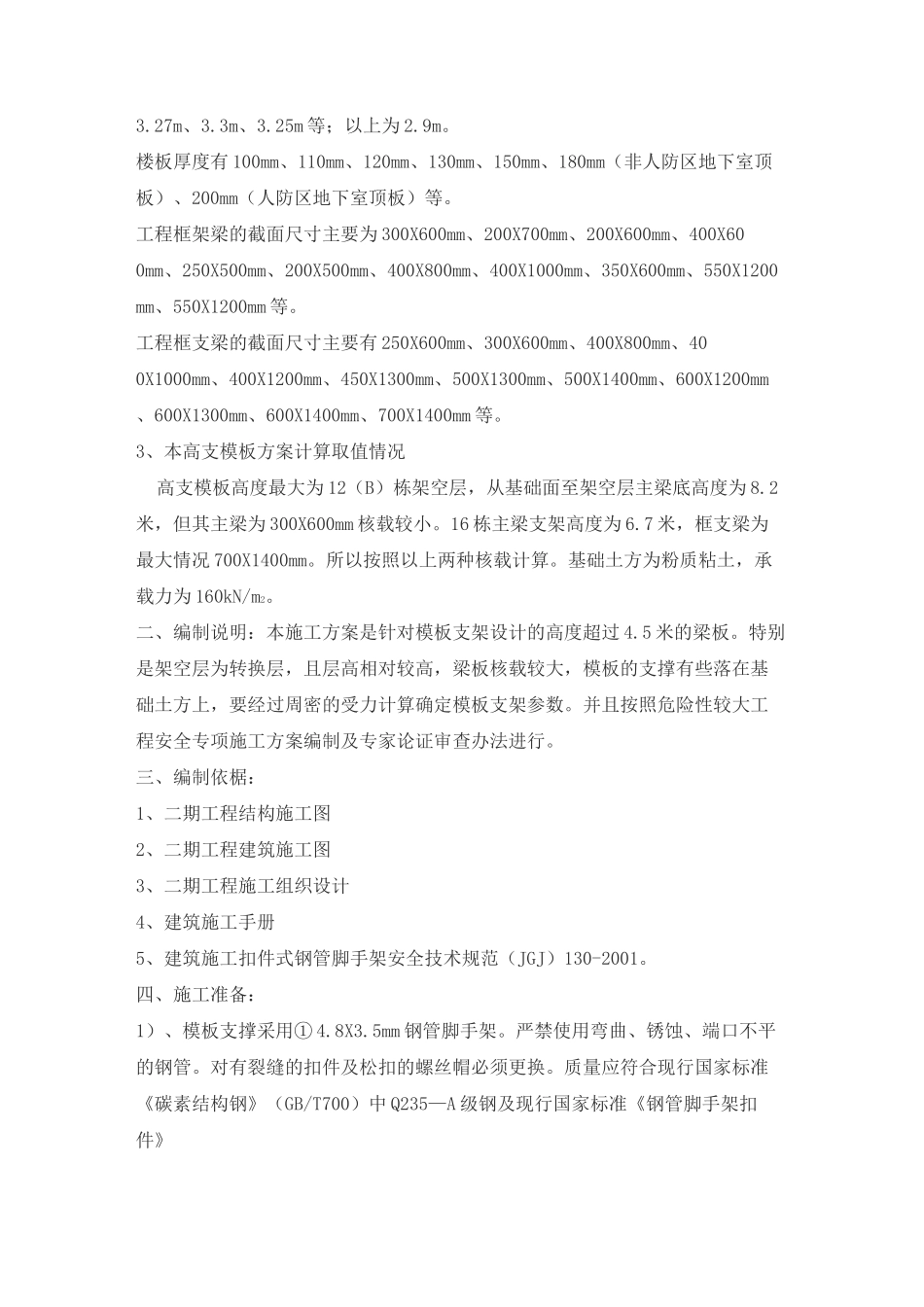

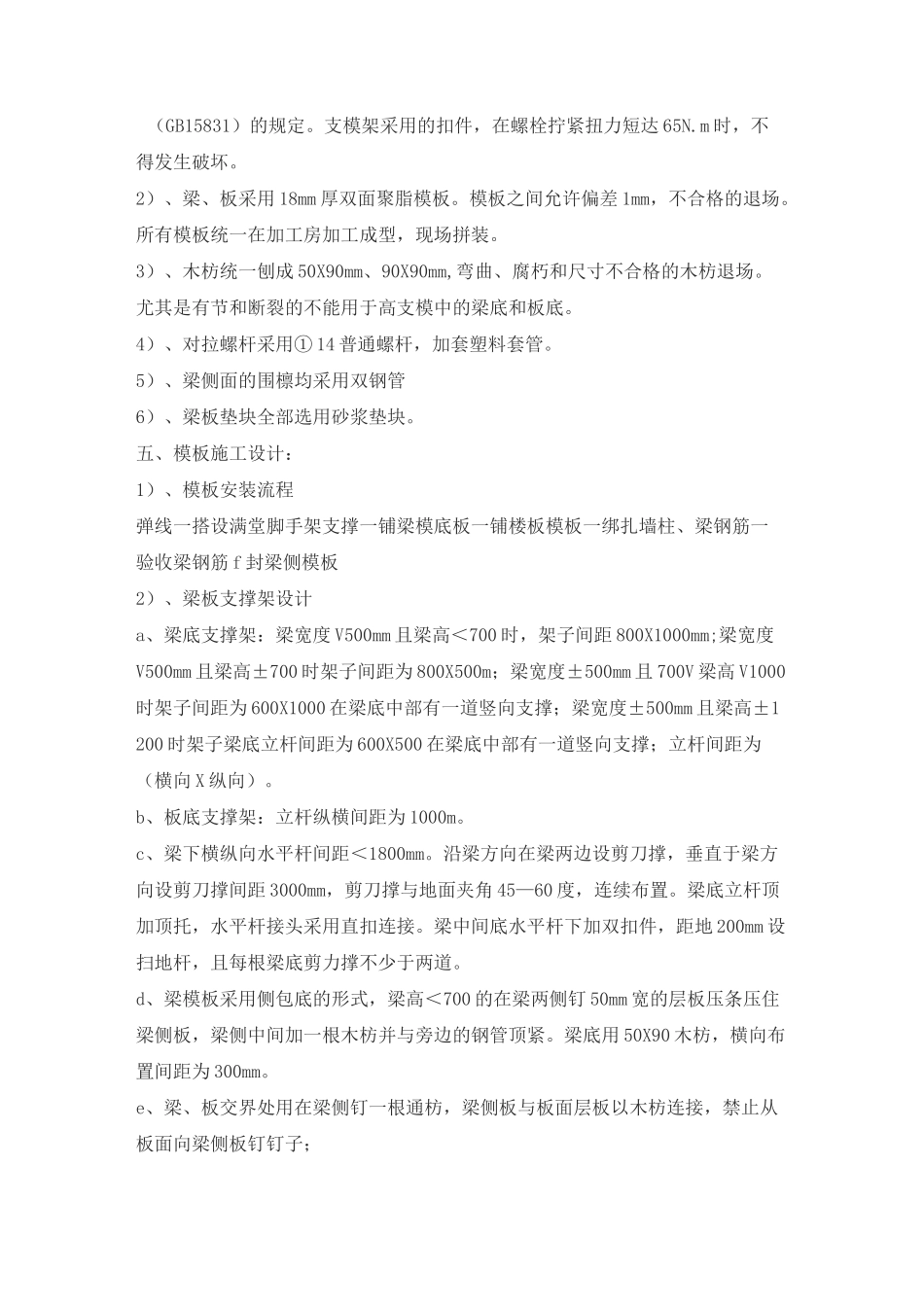

目录一、编制说明二、编制依椐三、工程概况四、施工准备五、模板施工设计六模板及支架计算七、梁模板高支撑架的构造和施工要求八、构造要求九、安全措施及要求后附有关模板及支架图一、工程概况：1、工程总体概况设计整个中心区的建筑面积和技术经济指标：建筑用地面积：76444.82m2,；总建筑面积：185945.95m2；地下停车面积：41232.76m2；地下设备用房：1500m2；工程规模：1层地下室（局部）、1栋1层商业、1栋1层垃圾站及18栋3-18层住宅（部分住宅楼1层为商业），合计20栋建筑。地下室（局部），平时为车库及设备用房，战时地下一层设五个六级人防分区，顶板上部为园林绿化。住宅总户数：1006户。2、有关高支模板施工情况工程建筑总层数：1层（13栋商业、14栋垃圾站）、3层（5栋、7栋住宅）、9层（3栋、9栋、11栋住宅及10栋商住）、11层（2栋、8栋、18栋、20栋住宅及15栋商住）、15层（1栋住宅）、16层（16栋商住）、18层（12栋商住及6栋、17栋、19栋、21栋住宅），地下室1层（范围包括1栋、2栋、3栋、5栋、6栋、7栋、8栋、9栋、10栋、11栋、17栋、18栋、19栋、20栋、21栋）建筑层高：地下室1层为5.6m、4.3m、4.7m等；架空1层为4.3m、5.55m、5.77m、6.2m、6.0m等；1层商铺5.9m；2层3.27m、3.3m、3.25m等；以上为2.9m。楼板厚度有100mm、110mm、120mm、130mm、150mm、180mm（非人防区地下室顶板）、200mm（人防区地下室顶板）等。工程框架梁的截面尺寸主要为300X600mm、200X700mm、200X600mm、400X600mm、250X500mm、200X500mm、400X800mm、400X1000mm、350X600mm、550X1200mm、550X1200mm等。工程框支梁的截面尺寸主要有250X600mm、300X600mm、400X800mm、400X1000mm、400X1200mm、450X1300mm、500X1300mm、500X1400mm、600X1200mm、600X1300mm、600X1400mm、700X1400mm等。3、本高支模板方案计算取值情况高支模板高度最大为12（B）栋架空层，从基础面至架空层主梁底高度为8.2米，但其主梁为300X600mm核载较小。16栋主梁支架高度为6.7米，框支梁为最大情况700X1400mm。所以按照以上两种核载计算。基础土方为粉质粘土，承载力为160kN/m2。二、编制说明：本施工方案是针对模板支架设计的高度超过4.5米的梁板。特别是架空层为转换层，且层高相对较高，梁板核载较大，模板的支撑有些落在基础土方上，要经过周密的受力计算确定模板支架参数。并且按照危险性较大工程安全专项施工方案编制及专家论证审查办法进行。三、编制依椐：1、二期工程结构施工图2、二期工程建筑施工图3、二期工程施工组织设计4、建筑施工手册5、建筑施工扣件式钢管脚手架安全技术规范（JGJ）130-2001。四、施工准备：1）、模板支撑采用①4.8X3.5mm钢管脚手架。严禁使用弯曲、锈蚀、端口不平的钢管。对有裂缝的扣件及松扣的螺丝帽必须更换。质量应符合现行国家标准《碳素结构钢》（GB/T700）中Q235—A级钢及现行国家标准《钢管脚手架扣件》（GB15831）的规定。支模架采用的扣件，在螺栓拧紧扭力短达65N.m时，不得发生破坏。2）、梁、板采用18mm厚双面聚脂模板。模板之间允许偏差1mm，不合格的退场。所有模板统一在加工房加工成型，现场拼装。3）、木枋统一刨成50X90mm、90X90mm,弯曲、腐朽和尺寸不合格的木枋退场。尤其是有节和断裂的不能用于高支模中的梁底和板底。4）、对拉螺杆采用①14普通螺杆，加套塑料套管。5）、梁侧面的围檩均采用双钢管6）、梁板垫块全部选用砂浆垫块。五、模板施工设计：1）、模板安装流程弹线一搭设满堂脚手架支撑一铺梁模底板一铺楼板模板一绑扎墙柱、梁钢筋一验收梁钢筋f封梁侧模板2）、梁板支撑架设计a、梁底支撑架：梁宽度V500mm且梁高＜700时，架子间距800X1000mm;梁宽度V500mm且梁高±700时架子间距为800X500m；梁宽度±500mm且700V梁高V1000时架子间距为600X1000在梁底中部有一道竖向支撑；梁宽度±500mm且梁高±1200时架子梁底立杆间距为600X500在梁底中部有一道竖向支撑；立杆间距为（横向X纵向）。b、板底支撑架：立杆纵横间距为1000m。c、梁下横纵向水平杆间距＜1800mm。沿梁方向在梁两边设剪刀撑，垂直于梁方向设剪刀撑间距3000mm，剪刀撑与地面夹角45—60度，连续布置。梁...
