机电拆除及施工方案VIP免费

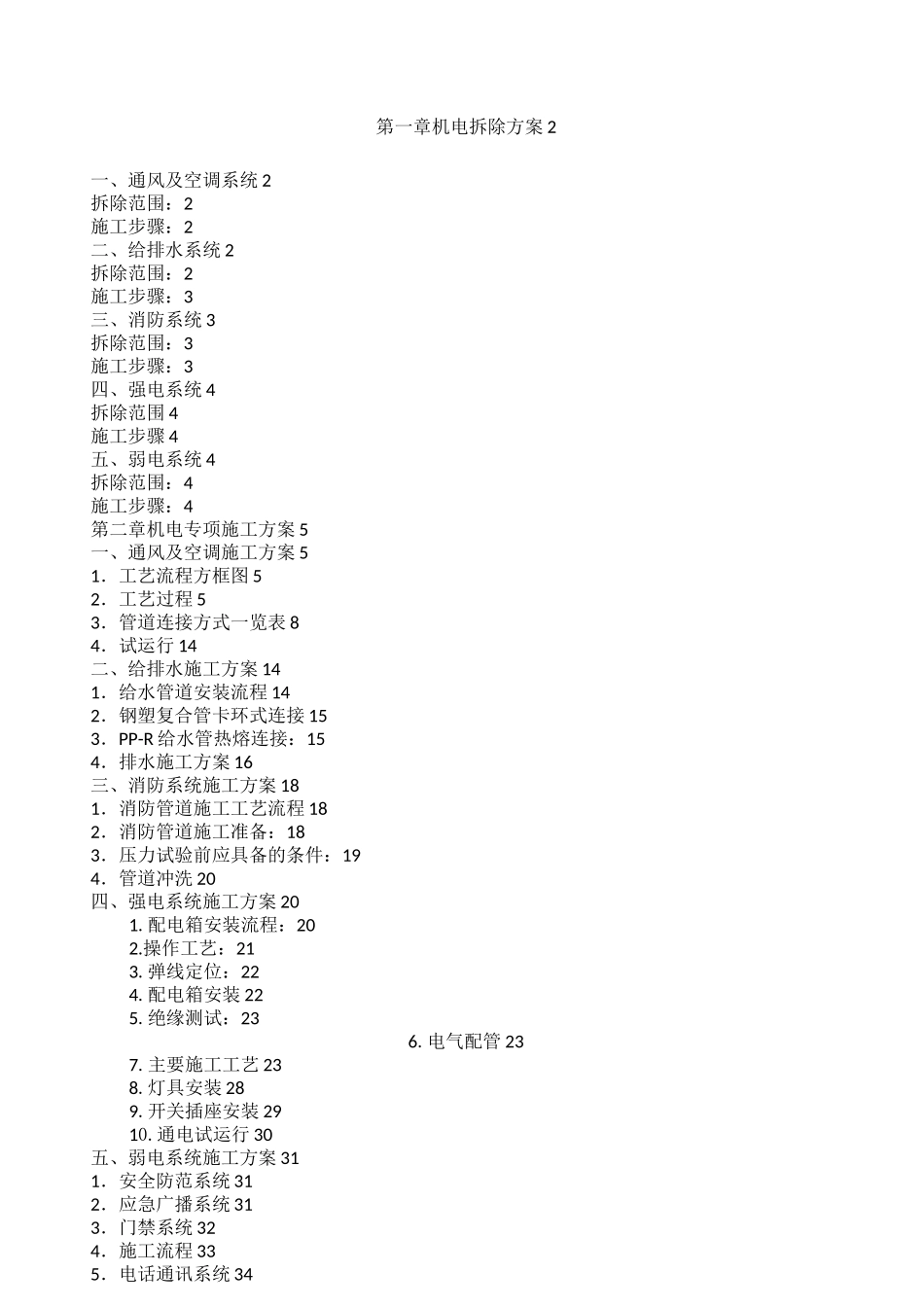

第一章机电拆除方案2一、通风及空调系统2拆除范围：2施工步骤：2二、给排水系统2拆除范围：2施工步骤：3三、消防系统3拆除范围：3施工步骤：3四、强电系统4拆除范围4施工步骤4五、弱电系统4拆除范围：4施工步骤：4第二章机电专项施工方案5一、通风及空调施工方案51．工艺流程方框图52．工艺过程53．管道连接方式一览表84．试运行14二、给排水施工方案141．给水管道安装流程142．钢塑复合管卡环式连接153．PP-R给水管热熔连接：154．排水施工方案16三、消防系统施工方案181．消防管道施工工艺流程182．消防管道施工准备：183．压力试验前应具备的条件：194．管道冲洗20四、强电系统施工方案201.配电箱安装流程：202.操作工艺：213.弹线定位：224.配电箱安装225.绝缘测试：236.电气配管237.主要施工工艺238.灯具安装289.开关插座安装2910.通电试运行30五、弱电系统施工方案311．安全防范系统312．应急广播系统313．门禁系统324．施工流程335．电话通讯系统346．电话插座安装357．宽带网络系统368．线路敷设379．管内配线要求3710．设备安装38六、机电安装技术服务与培训391．总则392．质量保证体系403．保证管道工程施工质量的技术措施414．策划与培训426．附件43第一章机电拆除方案一、通风及空调系统拆除范围：1.按图纸确认的拆除范围，保护性拆除A、B、C、D楼层（除弱电机房外）的所有通风空调系统，包括室内机、室外机、冷媒管、冷凝水管、风机、风管保温设施、有线温控器、过滤网以及送、回风口和支吊架等所有附件。2.按图纸确认的拆除范围，保护性拆除A、B、C、D楼层（除弱电机房外）的所有通风空调系统，包括室内机、室外机、冷媒管、冷凝水管、风机、风管保温设施、有线温控器、过滤网以及送、回风口和支吊架等所有附件。施工步骤：1.先由相关施工专业拆除吊顶龙骨、石膏板以及风管井墙体，切断空调系统电源、控制电源、拆除管线，方可进行对空调系统的拆除。2.拆除下来的风机、空调机等统一运出大楼。二、给排水系统拆除范围：1.拆除A、B、C、D楼层卫生间及客房卫生间内的水平冷热水给水管、容积式电热水器。2.拆除A、B、C、D楼层卫生间及客房卫生间的排水管、通气管、器具通气管。3.拆除A、B、C、D楼层卫生间及客房卫生间的卫生洁具和地漏等设施。4.拆除A、B、C、D楼层从给水立管至各卫生间及其他用水点的水平干管、阀门、支吊架等设施。施工步骤：1．在拆除给水系统设施前，应先关闭活水箱生活加压给水泵压水管上的阀门并切断电源。2．拆除给水系统设施前，应在系统的最低点设置放水装置，并确保管道的放水不得影响现有其他不拆除的设施和建筑物。三、消防系统拆除范围：1.拆除A、B、C、D楼层栓消火栓外，拆除首层公共部位的直立型喷头和隐蔽式喷头。2．拆除夹层抬升部分的直立型喷头和管道。施工步骤：1．在拆除消火栓系统设施前，应先关闭消火栓系统的阀门。2．首先关闭高低区消火栓环网上对应管路的蝶阀，在首层最低处消火栓排水，确保管道内无积水。拆除消火栓立管及水平管道，消防箱，并集中堆放。3．在拆除工作前应预先做好相应的安全保护工作，在拆除过程中应文明施工，现场不得随意排放已拆除的机电设备，应集中统一摆放。4．为保证在施工期间的消防安全，消火栓系统和喷淋系统的拆除工作应分别先后实施。四、强电系统拆除范围：1．按图纸确认的拆除范围，对强电线槽、线管、灯具、开关插座、动力配电箱等进行拆除。2．除通往弱电机房内强电设备的线管、电缆，并进行保护，确保弱电机房正常使用。3．检查并对配电间内的配电箱、桥架、电缆及支架等所有保留系统进行保护。施工步骤1．先切断各拆除范围内的用电设备的电源，并确认电源已经切断，才能对各电气设备及附件进行拆除。2．先拆设备，再拆管线，集中堆放，统一运出大楼。五、弱电系统拆除范围：1．对消控中心及电话机房内的设备、线槽、电缆及支架等所有附件进行保护，确保系统的正常运行。2．拆除该楼层的弱电系统，包括火灾探测器、扬声器、摄像机、报警按钮、电话/电视插座、线槽、线管、电缆及支架等所有附件。3．将电话配线箱、综合布线箱、视频分支器等设备进行保护。4．对弱电间内的线槽及支架等所...
