高温缓蚀剂综述1汇总VIP免费

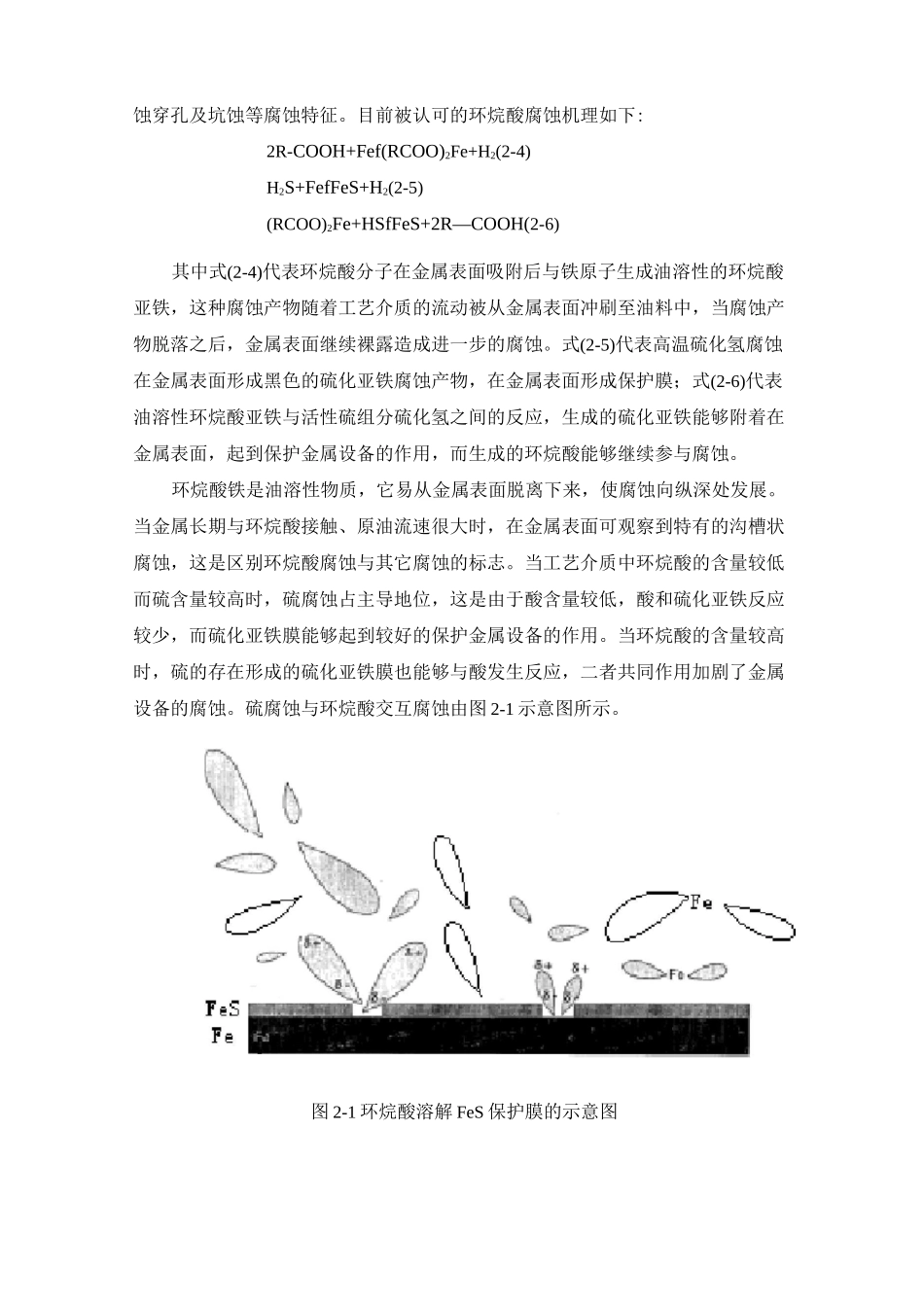

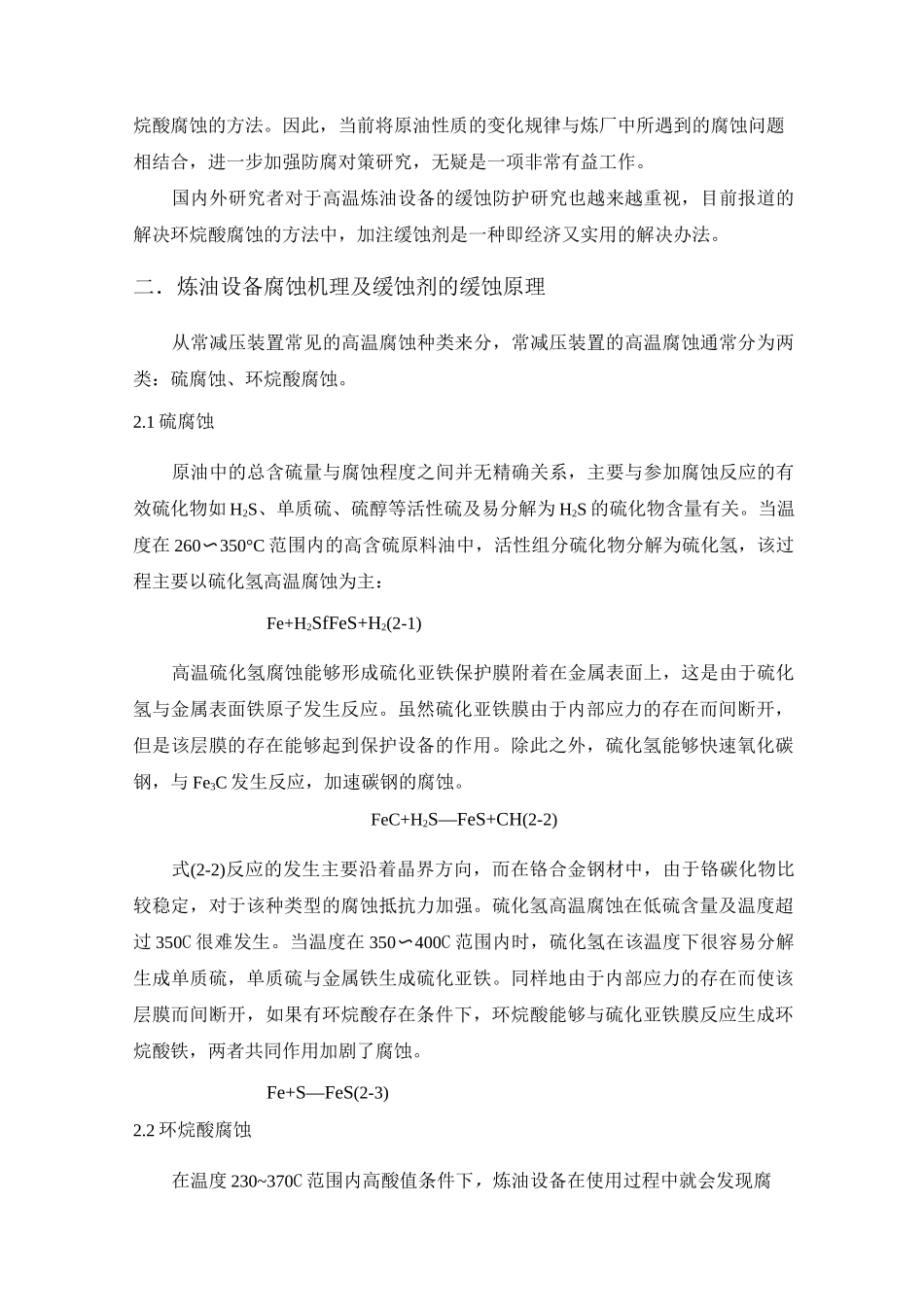

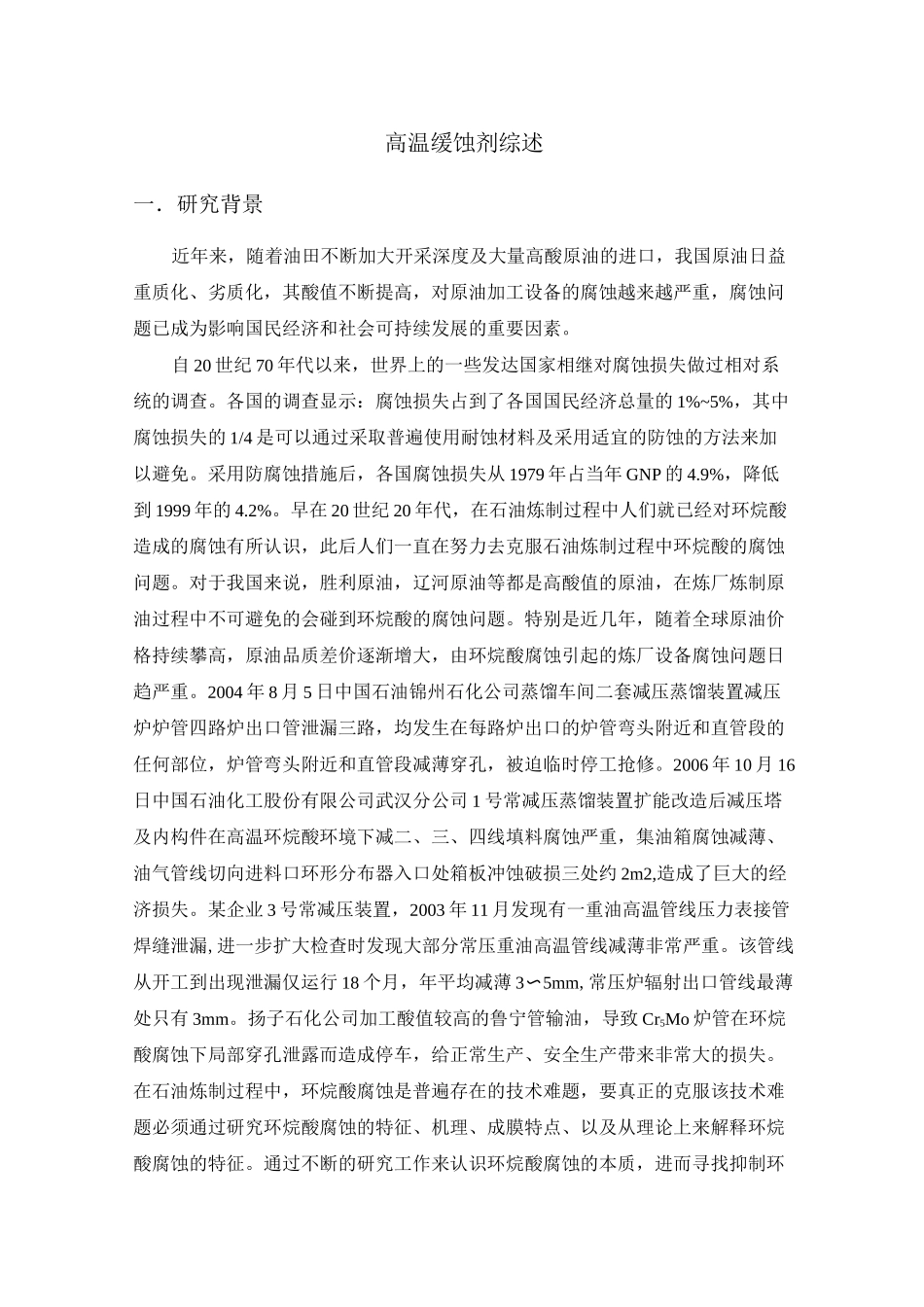

高温缓蚀剂综述一．研究背景近年来，随着油田不断加大开采深度及大量高酸原油的进口，我国原油日益重质化、劣质化，其酸值不断提高，对原油加工设备的腐蚀越来越严重，腐蚀问题已成为影响国民经济和社会可持续发展的重要因素。自20世纪70年代以来，世界上的一些发达国家相继对腐蚀损失做过相对系统的调查。各国的调查显示：腐蚀损失占到了各国国民经济总量的1%~5%，其中腐蚀损失的1/4是可以通过采取普遍使用耐蚀材料及采用适宜的防蚀的方法来加以避免。采用防腐蚀措施后，各国腐蚀损失从1979年占当年GNP的4.9%，降低到1999年的4.2%。早在20世纪20年代，在石油炼制过程中人们就已经对环烷酸造成的腐蚀有所认识，此后人们一直在努力去克服石油炼制过程中环烷酸的腐蚀问题。对于我国来说，胜利原油，辽河原油等都是高酸值的原油，在炼厂炼制原油过程中不可避免的会碰到环烷酸的腐蚀问题。特别是近几年，随着全球原油价格持续攀高，原油品质差价逐渐增大，由环烷酸腐蚀引起的炼厂设备腐蚀问题日趋严重。2004年8月5日中国石油锦州石化公司蒸馏车间二套减压蒸馏装置减压炉炉管四路炉出口管泄漏三路，均发生在每路炉出口的炉管弯头附近和直管段的任何部位，炉管弯头附近和直管段减薄穿孔，被迫临时停工抢修。2006年10月16日中国石油化工股份有限公司武汉分公司1号常减压蒸馏装置扩能改造后减压塔及内构件在高温环烷酸环境下减二、三、四线填料腐蚀严重，集油箱腐蚀减薄、油气管线切向进料口环形分布器入口处箱板冲蚀破损三处约2m2,造成了巨大的经济损失。某企业3号常减压装置，2003年11月发现有一重油高温管线压力表接管焊缝泄漏,进一步扩大检查时发现大部分常压重油高温管线减薄非常严重。该管线从开工到出现泄漏仅运行18个月，年平均减薄3〜5mm,常压炉辐射出口管线最薄处只有3mm。扬子石化公司加工酸值较高的鲁宁管输油，导致Cr5Mo炉管在环烷酸腐蚀下局部穿孔泄露而造成停车，给正常生产、安全生产带来非常大的损失。在石油炼制过程中，环烷酸腐蚀是普遍存在的技术难题，要真正的克服该技术难题必须通过研究环烷酸腐蚀的特征、机理、成膜特点、以及从理论上来解释环烷酸腐蚀的特征。通过不断的研究工作来认识环烷酸腐蚀的本质，进而寻找抑制环烷酸腐蚀的方法。因此，当前将原油性质的变化规律与炼厂中所遇到的腐蚀问题相结合，进一步加强防腐对策研究，无疑是一项非常有益工作。国内外研究者对于高温炼油设备的缓蚀防护研究也越来越重视，目前报道的解决环烷酸腐蚀的方法中，加注缓蚀剂是一种即经济又实用的解决办法。二．炼油设备腐蚀机理及缓蚀剂的缓蚀原理从常减压装置常见的高温腐蚀种类来分，常减压装置的高温腐蚀通常分为两类：硫腐蚀、环烷酸腐蚀。2.1硫腐蚀原油中的总含硫量与腐蚀程度之间并无精确关系，主要与参加腐蚀反应的有效硫化物如H2S、单质硫、硫醇等活性硫及易分解为H2S的硫化物含量有关。当温度在260〜350°C范围内的高含硫原料油中，活性组分硫化物分解为硫化氢，该过程主要以硫化氢高温腐蚀为主：Fe+H2SfFeS+H2(2-1)高温硫化氢腐蚀能够形成硫化亚铁保护膜附着在金属表面上，这是由于硫化氢与金属表面铁原子发生反应。虽然硫化亚铁膜由于内部应力的存在而间断开，但是该层膜的存在能够起到保护设备的作用。除此之外，硫化氢能够快速氧化碳钢，与Fe3C发生反应，加速碳钢的腐蚀。FeC+H2S—FeS+CH(2-2)式(2-2)反应的发生主要沿着晶界方向，而在铬合金钢材中，由于铬碳化物比较稳定，对于该种类型的腐蚀抵抗力加强。硫化氢高温腐蚀在低硫含量及温度超过350C很难发生。当温度在350〜400C范围内时，硫化氢在该温度下很容易分解生成单质硫，单质硫与金属铁生成硫化亚铁。同样地由于内部应力的存在而使该层膜而间断开，如果有环烷酸存在条件下，环烷酸能够与硫化亚铁膜反应生成环烷酸铁，两者共同作用加剧了腐蚀。Fe+S—FeS(2-3)2.2环烷酸腐蚀在温度230~370C范围内高酸值条件下，炼油设备在使用过程中就会发现腐蚀穿孔及坑蚀等腐蚀特征。目前被认可的环烷酸腐蚀机理如下:2R-COOH+Fef(RCOO)2Fe+H2(2-4)H2S+FefFeS+H2(2-5)(RCOO)2Fe+HSfFeS+2R—COOH(2-6)其中式(2-4)代表环烷酸...
