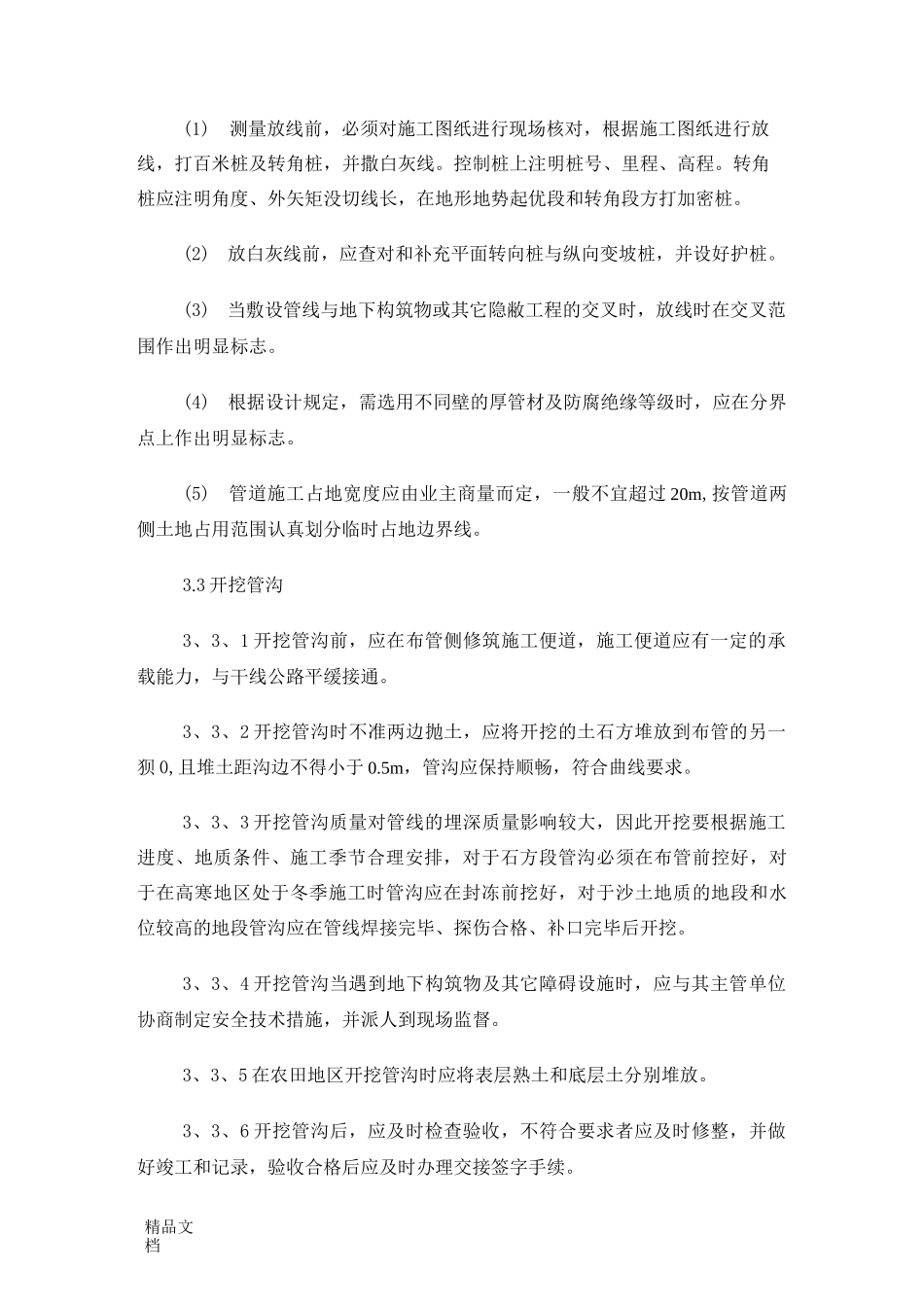

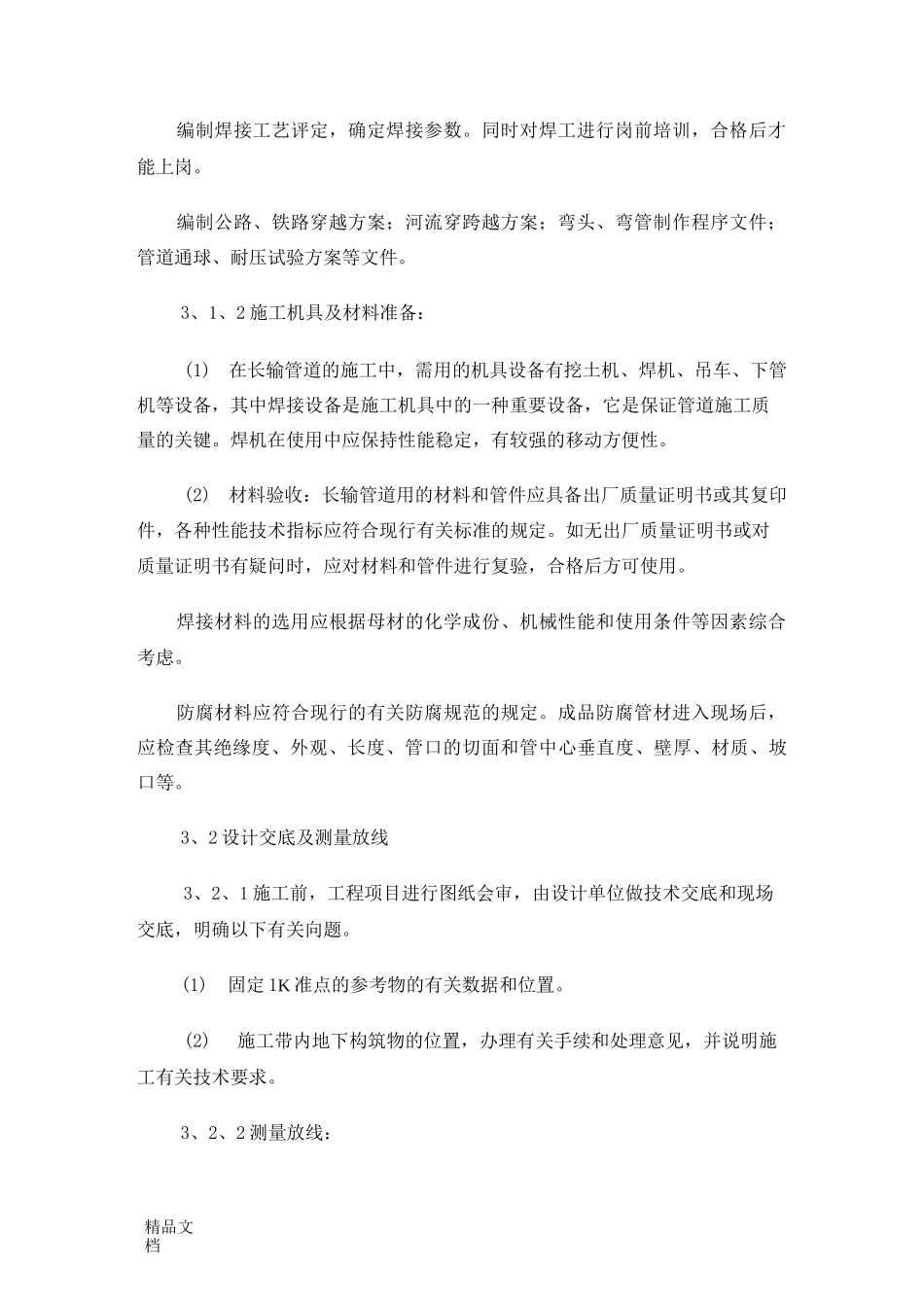

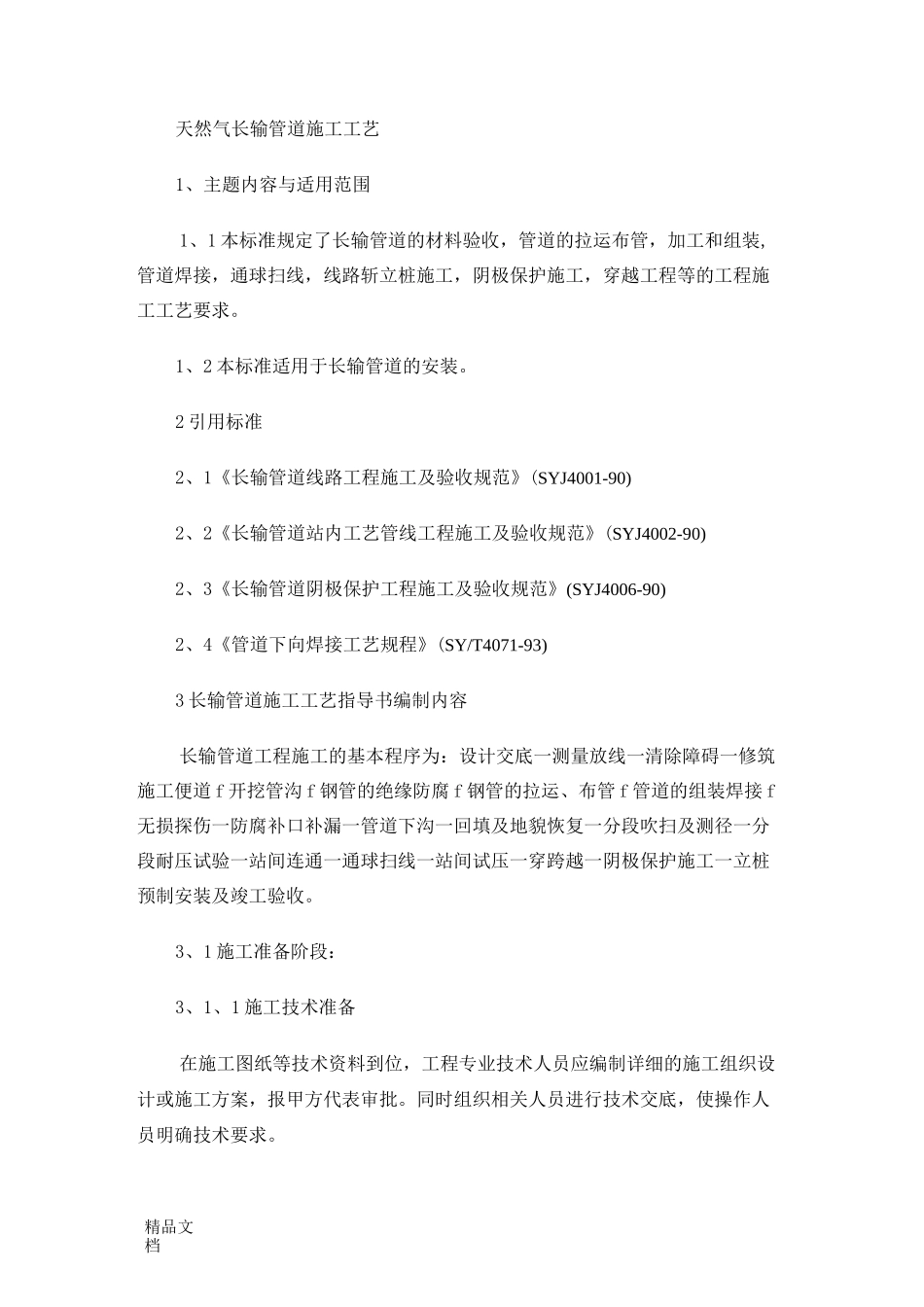

精品文档天然气长输管道施工工艺1、主题内容与适用范围1、1本标准规定了长输管道的材料验收，管道的拉运布管，加工和组装,管道焊接，通球扫线，线路斩立桩施工，阴极保护施工，穿越工程等的工程施工工艺要求。1、2本标准适用于长输管道的安装。2引用标准2、1《长输管道线路工程施工及验收规范》(SYJ4001-90)2、2《长输管道站内工艺管线工程施工及验收规范》(SYJ4002-90)2、3《长输管道阴极保护工程施工及验收规范》(SYJ4006-90)2、4《管道下向焊接工艺规程》(SY/T4071-93)3长输管道施工工艺指导书编制内容长输管道工程施工的基本程序为：设计交底一测量放线一清除障碍一修筑施工便道f开挖管沟f钢管的绝缘防腐f钢管的拉运、布管f管道的组装焊接f无损探伤一防腐补口补漏一管道下沟一回填及地貌恢复一分段吹扫及测径一分段耐压试验一站间连通一通球扫线一站间试压一穿跨越一阴极保护施工一立桩预制安装及竣工验收。3、1施工准备阶段：3、1、1施工技术准备在施工图纸等技术资料到位，工程专业技术人员应编制详细的施工组织设计或施工方案，报甲方代表审批。同时组织相关人员进行技术交底，使操作人员明确技术要求。精品文档编制焊接工艺评定，确定焊接参数。同时对焊工进行岗前培训，合格后才能上岗。编制公路、铁路穿越方案；河流穿跨越方案；弯头、弯管制作程序文件；管道通球、耐压试验方案等文件。3、1、2施工机具及材料准备：(1)在长输管道的施工中，需用的机具设备有挖土机、焊机、吊车、下管机等设备，其中焊接设备是施工机具中的一种重要设备，它是保证管道施工质量的关键。焊机在使用中应保持性能稳定，有较强的移动方便性。(2)材料验收：长输管道用的材料和管件应具备出厂质量证明书或其复印件，各种性能技术指标应符合现行有关标准的规定。如无出厂质量证明书或对质量证明书有疑问时，应对材料和管件进行复验，合格后方可使用。焊接材料的选用应根据母材的化学成份、机械性能和使用条件等因素综合考虑。防腐材料应符合现行的有关防腐规范的规定。成品防腐管材进入现场后，应检查其绝缘度、外观、长度、管口的切面和管中心垂直度、壁厚、材质、坡口等。3、2设计交底及测量放线3、2、1施工前，工程项目进行图纸会审，由设计单位做技术交底和现场交底，明确以下有关向题。(1)固定1K准点的参考物的有关数据和位置。(2)施工带内地下构筑物的位置，办理有关手续和处理意见，并说明施工有关技术要求。3、2、2测量放线：精品文档(1)测量放线前，必须对施工图纸进行现场核对，根据施工图纸进行放线，打百米桩及转角桩，并撒白灰线。控制桩上注明桩号、里程、高程。转角桩应注明角度、外矢矩没切线长，在地形地势起优段和转角段方打加密桩。(2)放白灰线前，应查对和补充平面转向桩与纵向变坡桩，并设好护桩。(3)当敷设管线与地下构筑物或其它隐敝工程的交叉时，放线时在交叉范围作出明显标志。(4)根据设计规定，需选用不同壁的厚管材及防腐绝缘等级时，应在分界点上作出明显标志。(5)管道施工占地宽度应由业主商量而定，一般不宜超过20m,按管道两侧土地占用范围认真划分临时占地边界线。3.3开挖管沟3、3、1开挖管沟前，应在布管侧修筑施工便道，施工便道应有一定的承载能力，与干线公路平缓接通。3、3、2开挖管沟时不准两边抛土，应将开挖的土石方堆放到布管的另一狈0,且堆土距沟边不得小于0.5m，管沟应保持顺畅，符合曲线要求。3、3、3开挖管沟质量对管线的埋深质量影响较大，因此开挖要根据施工进度、地质条件、施工季节合理安排，对于石方段管沟必须在布管前控好，对于在高寒地区处于冬季施工时管沟应在封冻前挖好，对于沙土地质的地段和水位较高的地段管沟应在管线焊接完毕、探伤合格、补口完毕后开挖。3、3、4开挖管沟当遇到地下构筑物及其它障碍设施时，应与其主管单位协商制定安全技术措施，并派人到现场监督。3、3、5在农田地区开挖管沟时应将表层熟土和底层土分别堆放。3、3、6开挖管沟后，应及时检查验收，不符合要求者应及时修整，并做好竣工和记录，验收合格后应及时办理交接签字手续。精品文档3、4管材的拉运和布管3、4、1管材卸放点距管线有较远距离时应进行二次倒运，...
