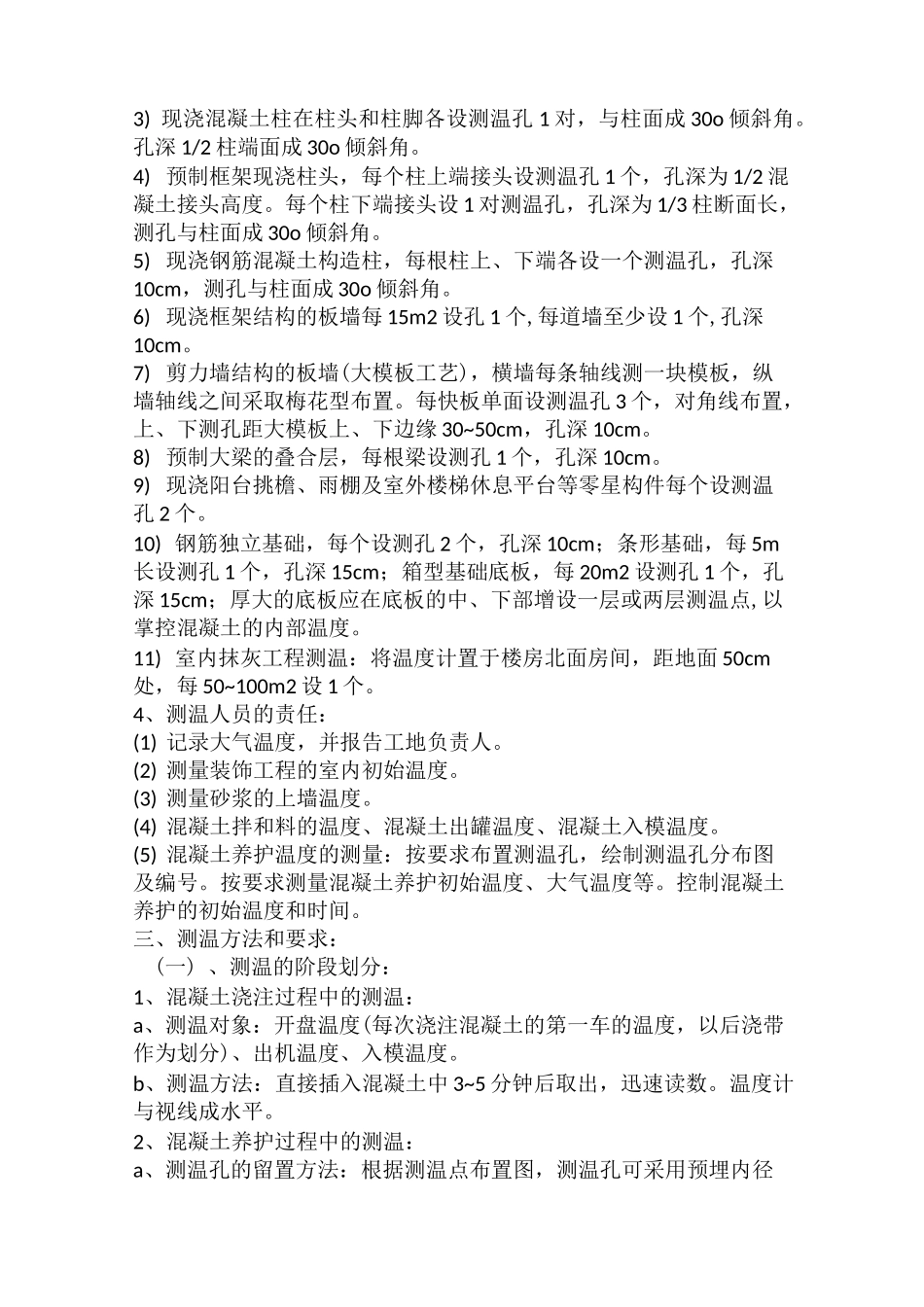

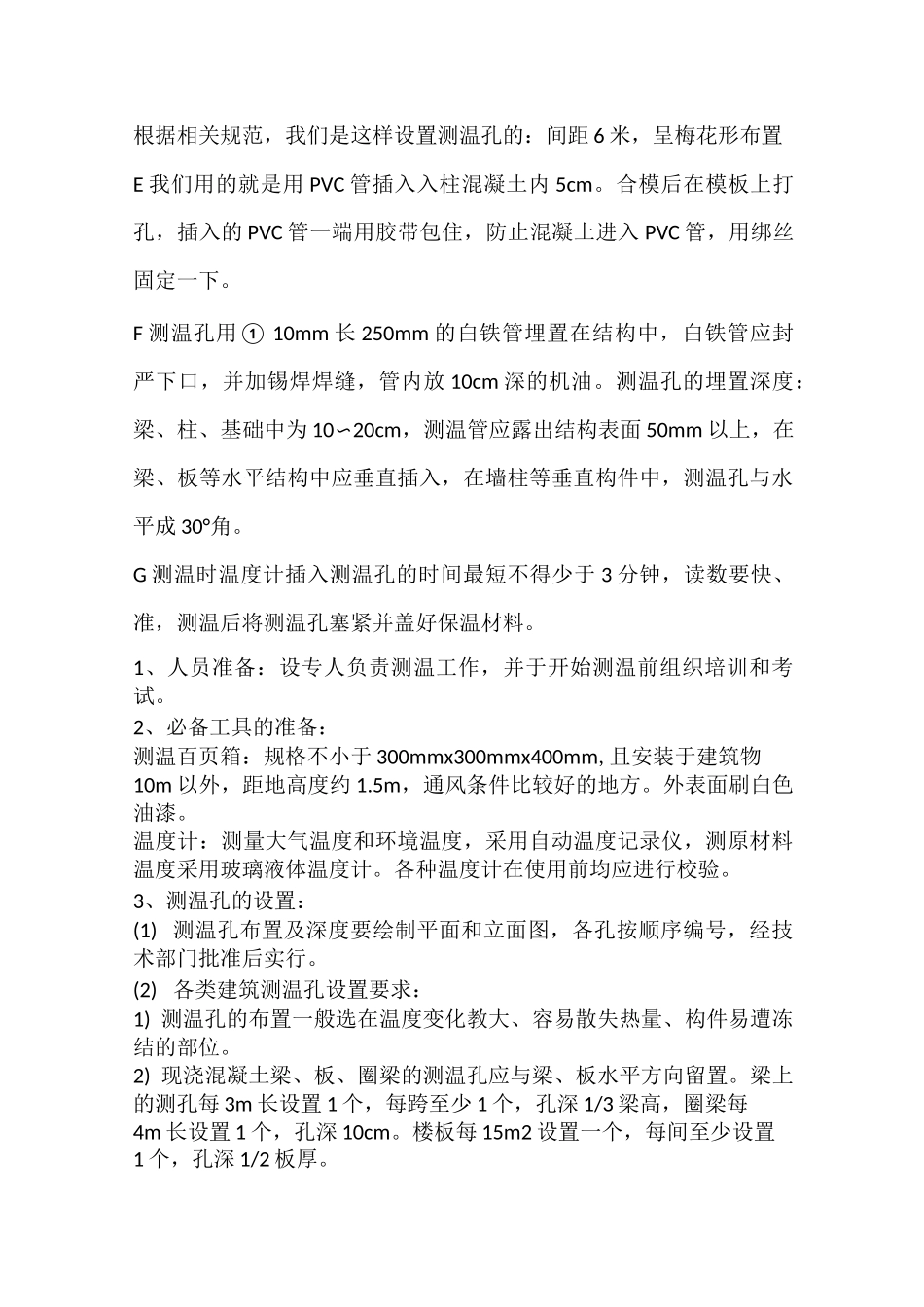

根据相关规范，我们是这样设置测温孔的：间距6米，呈梅花形布置E我们用的就是用PVC管插入入柱混凝土内5cm。合模后在模板上打孔，插入的PVC管一端用胶带包住，防止混凝土进入PVC管，用绑丝固定一下。F测温孔用①10mm长250mm的白铁管埋置在结构中，白铁管应封严下口，并加锡焊焊缝，管内放10cm深的机油。测温孔的埋置深度：梁、柱、基础中为10〜20cm，测温管应露出结构表面50mm以上，在梁、板等水平结构中应垂直插入，在墙柱等垂直构件中，测温孔与水平成30°角。G测温时温度计插入测温孔的时间最短不得少于3分钟，读数要快、准，测温后将测温孔塞紧并盖好保温材料。1、人员准备：设专人负责测温工作，并于开始测温前组织培训和考试。2、必备工具的准备：测温百页箱：规格不小于300mmx300mmx400mm,且安装于建筑物10m以外，距地高度约1.5m，通风条件比较好的地方。外表面刷白色油漆。温度计：测量大气温度和环境温度，采用自动温度记录仪，测原材料温度采用玻璃液体温度计。各种温度计在使用前均应进行校验。3、测温孔的设置：(1)测温孔布置及深度要绘制平面和立面图，各孔按顺序编号，经技术部门批准后实行。(2)各类建筑测温孔设置要求：1)测温孔的布置一般选在温度变化教大、容易散失热量、构件易遭冻结的部位。2)现浇混凝土梁、板、圈梁的测温孔应与梁、板水平方向留置。梁上的测孔每3m长设置1个，每跨至少1个，孔深1/3梁高，圈梁每4m长设置1个，孔深10cm。楼板每15m2设置一个，每间至少设置1个，孔深1/2板厚。3)现浇混凝土柱在柱头和柱脚各设测温孔1对，与柱面成30o倾斜角。孔深1/2柱端面成30o倾斜角。4)预制框架现浇柱头，每个柱上端接头设测温孔1个，孔深为1/2混凝土接头高度。每个柱下端接头设1对测温孔，孔深为1/3柱断面长，测孔与柱面成30o倾斜角。5)现浇钢筋混凝土构造柱，每根柱上、下端各设一个测温孔，孔深10cm，测孔与柱面成30o倾斜角。6)现浇框架结构的板墙每15m2设孔1个,每道墙至少设1个,孔深10cm。7)剪力墙结构的板墙(大模板工艺)，横墙每条轴线测一块模板，纵墙轴线之间采取梅花型布置。每快板单面设测温孔3个，对角线布置，上、下测孔距大模板上、下边缘30~50cm，孔深10cm。8)预制大梁的叠合层，每根梁设测孔1个，孔深10cm。9)现浇阳台挑檐、雨棚及室外楼梯休息平台等零星构件每个设测温孔2个。10)钢筋独立基础，每个设测孔2个，孔深10cm；条形基础，每5m长设测孔1个，孔深15cm；箱型基础底板，每20m2设测孔1个，孔深15cm；厚大的底板应在底板的中、下部增设一层或两层测温点,以掌控混凝土的内部温度。11)室内抹灰工程测温：将温度计置于楼房北面房间，距地面50cm处，每50~100m2设1个。4、测温人员的责任：(1)记录大气温度，并报告工地负责人。(2)测量装饰工程的室内初始温度。(3)测量砂浆的上墙温度。(4)混凝土拌和料的温度、混凝土出罐温度、混凝土入模温度。(5)混凝土养护温度的测量：按要求布置测温孔，绘制测温孔分布图及编号。按要求测量混凝土养护初始温度、大气温度等。控制混凝土养护的初始温度和时间。三、测温方法和要求：(一)、测温的阶段划分：1、混凝土浇注过程中的测温：a、测温对象：开盘温度(每次浇注混凝土的第一车的温度，以后浇带作为划分)、出机温度、入模温度。b、测温方法：直接插入混凝土中3~5分钟后取出，迅速读数。温度计与视线成水平。2、混凝土养护过程中的测温：a、测温孔的留置方法：根据测温点布置图，测温孔可采用预埋内径12mm金属套管制作。注意留孔时要有专人看管，以防施工踩(压)实测温孔。b、测温对象：养护过程中的混凝土。c、测温方法：测温时按测温孔编号顺序进行。温度计插入测温孔后，堵塞住孔口，留置在孔内3~5min，然后迅速从孔中取出，使温度计与视线成水平，仔细读数并计入测温记录表，同时将测温孔用保温材料按原样覆盖好。（二）混凝土强度的估计方法：1、适用范围；本法适用于不掺外加剂在50°C以下正温养护和掺外加剂在30°C以下正温养护的混凝土，亦可用于掺防冻剂的负温混凝土。本法适用于估算混凝土强度标准值60%以内的强度值。2、前提条件使用本法估算混凝土强度，需要用实际工程使用的混凝土原材料和配合比...
