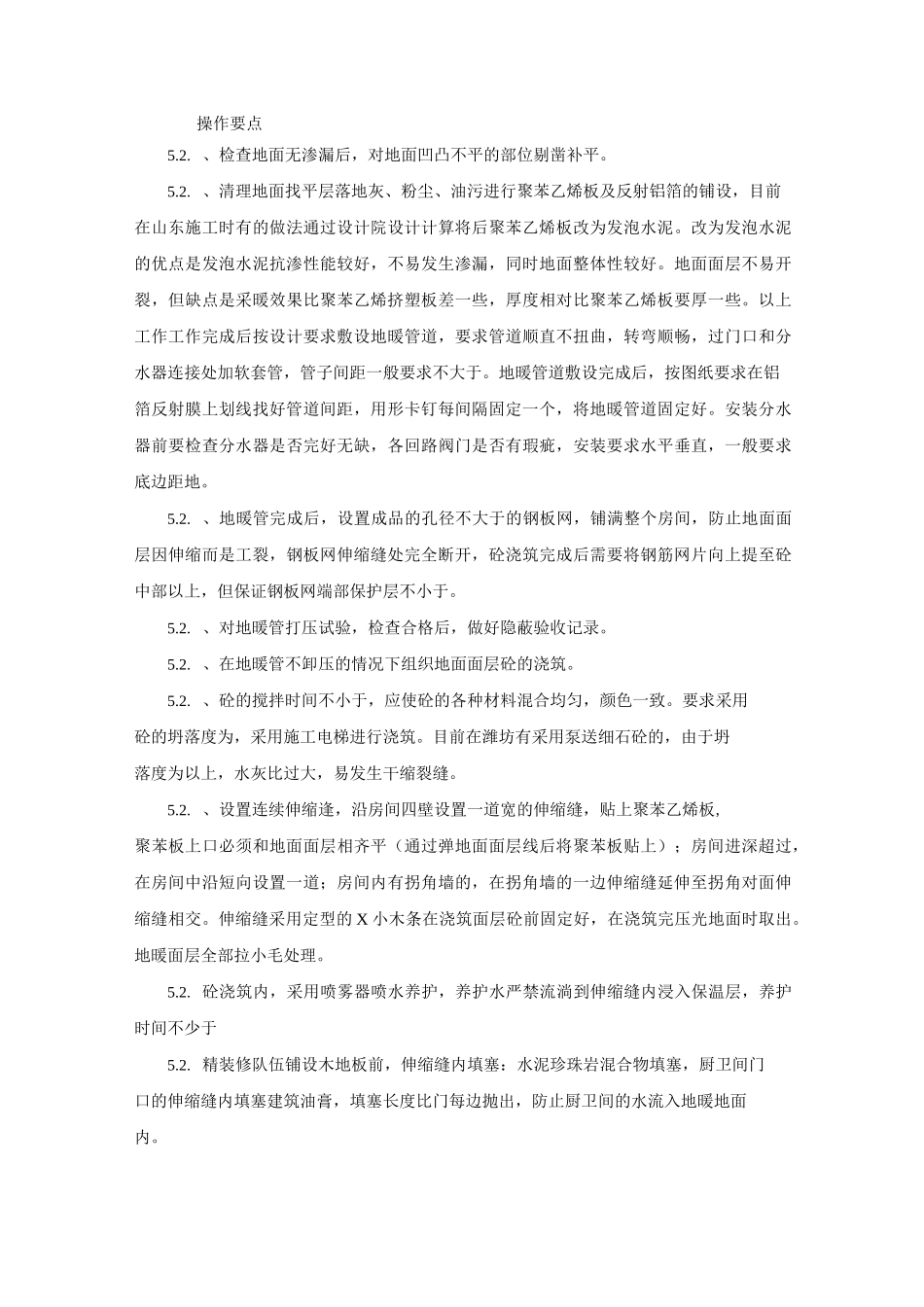

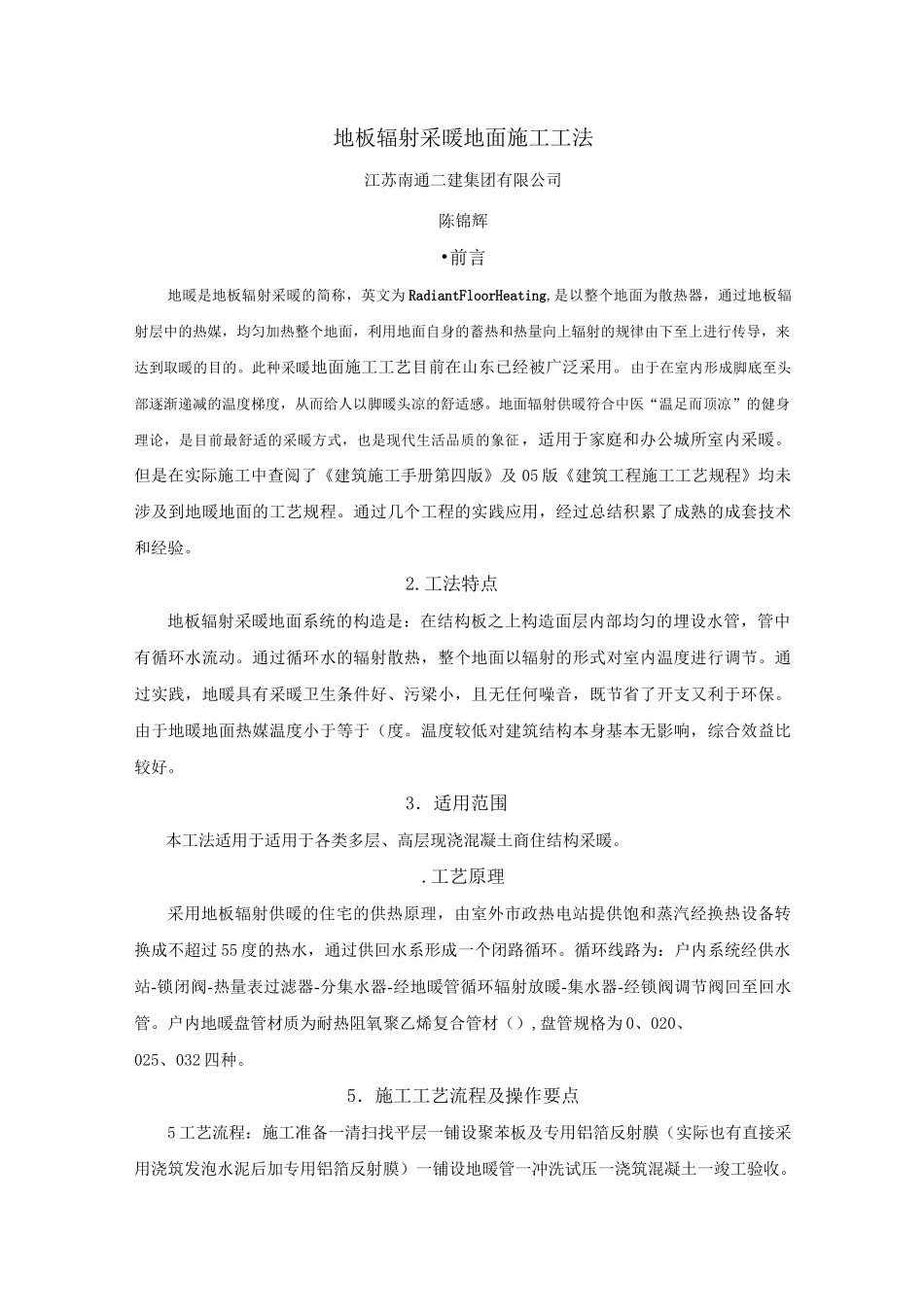

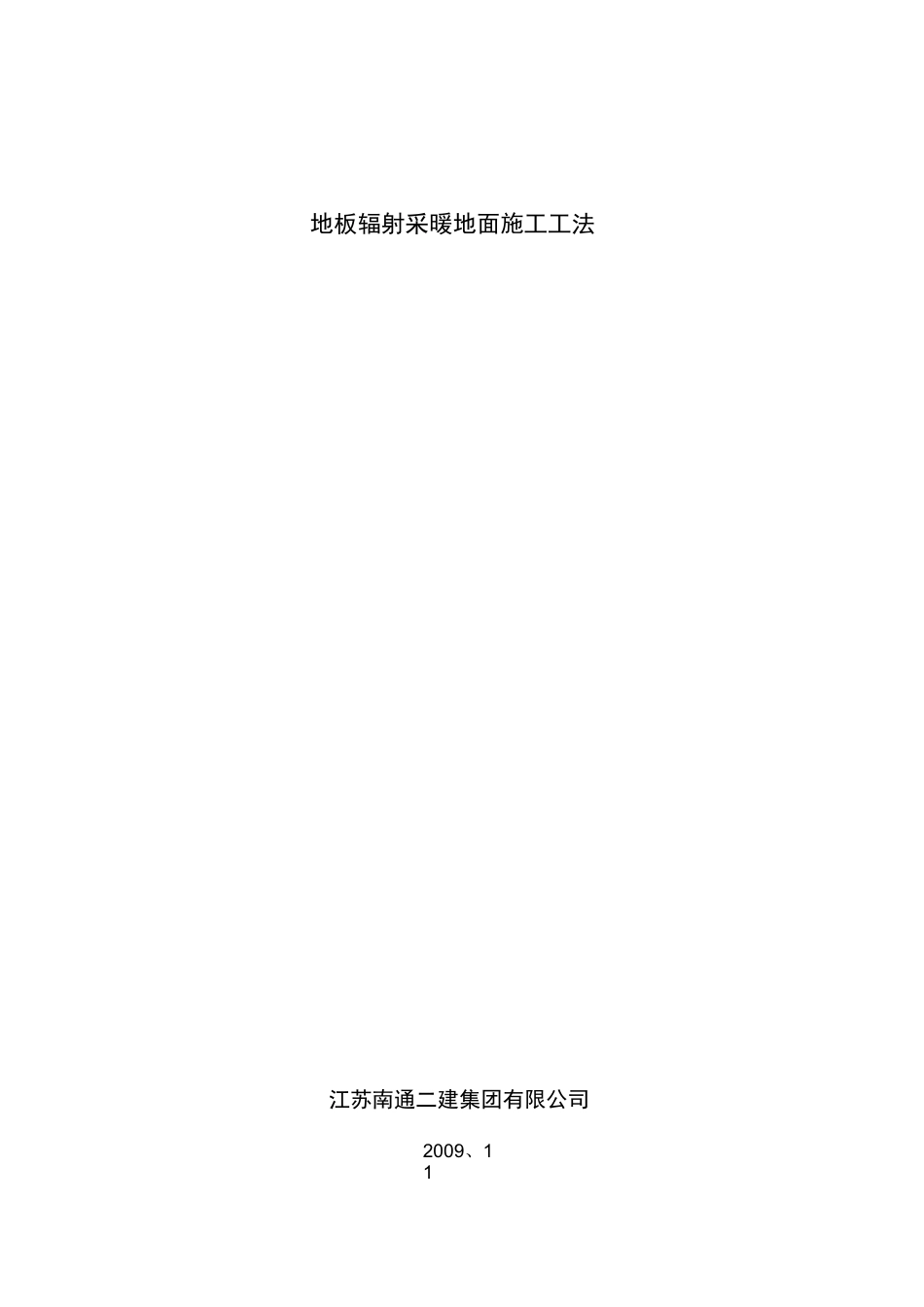

地板辐射采暖地面施工工法江苏南通二建集团有限公司2009、11地板辐射采暖地面施工工法江苏南通二建集团有限公司陈锦辉•前言地暖是地板辐射采暖的简称，英文为RadiantFloorHeating,是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。此种采暖地面施工工艺目前在山东已经被广泛采用。由于在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。地面辐射供暖符合中医“温足而顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征，适用于家庭和办公城所室内采暖。但是在实际施工中查阅了《建筑施工手册第四版》及05版《建筑工程施工工艺规程》均未涉及到地暖地面的工艺规程。通过几个工程的实践应用，经过总结积累了成熟的成套技术和经验。2.工法特点地板辐射采暖地面系统的构造是：在结构板之上构造面层内部均匀的埋设水管，管中有循环水流动。通过循环水的辐射散热，整个地面以辐射的形式对室内温度进行调节。通过实践，地暖具有采暖卫生条件好、污梁小，且无任何噪音，既节省了开支又利于环保。由于地暖地面热媒温度小于等于（度。温度较低对建筑结构本身基本无影响，综合效益比较好。3．适用范围本工法适用于适用于各类多层、高层现浇混凝土商住结构采暖。.工艺原理采用地板辐射供暖的住宅的供热原理，由室外市政热电站提供饱和蒸汽经换热设备转换成不超过55度的热水，通过供回水系形成一个闭路循环。循环线路为：户内系统经供水站-锁闭阀-热量表过滤器-分集水器-经地暖管循环辐射放暖-集水器-经锁阀调节阀回至回水管。户内地暖盘管材质为耐热阻氧聚乙烯复合管材（）,盘管规格为0、020、025、032四种。5．施工工艺流程及操作要点5工艺流程：施工准备一清扫找平层一铺设聚苯板及专用铝箔反射膜（实际也有直接采用浇筑发泡水泥后加专用铝箔反射膜）一铺设地暖管一冲洗试压一浇筑混凝土一竣工验收。操作要点5.2.、检查地面无渗漏后，对地面凹凸不平的部位剔凿补平。5.2.、清理地面找平层落地灰、粉尘、油污进行聚苯乙烯板及反射铝箔的铺设，目前在山东施工时有的做法通过设计院设计计算将后聚苯乙烯板改为发泡水泥。改为发泡水泥的优点是发泡水泥抗渗性能较好，不易发生渗漏，同时地面整体性较好。地面面层不易开裂，但缺点是采暖效果比聚苯乙烯挤塑板差一些，厚度相对比聚苯乙烯板要厚一些。以上工作工作完成后按设计要求敷设地暖管道，要求管道顺直不扭曲，转弯顺畅，过门口和分水器连接处加软套管，管子间距一般要求不大于。地暖管道敷设完成后，按图纸要求在铝箔反射膜上划线找好管道间距，用形卡钉每间隔固定一个，将地暖管道固定好。安装分水器前要检查分水器是否完好无缺，各回路阀门是否有瑕疵，安装要求水平垂直，一般要求底边距地。5.2.、地暖管完成后，设置成品的孔径不大于的钢板网，铺满整个房间，防止地面面层因伸缩而是工裂，钢板网伸缩缝处完全断开，砼浇筑完成后需要将钢筋网片向上提至砼中部以上，但保证钢板网端部保护层不小于。5.2.、对地暖管打压试验，检查合格后，做好隐蔽验收记录。5.2.、在地暖管不卸压的情况下组织地面面层砼的浇筑。5.2.、砼的搅拌时间不小于，应使砼的各种材料混合均匀，颜色一致。要求采用砼的坍落度为，采用施工电梯进行浇筑。目前在潍坊有采用泵送细石砼的，由于坍落度为以上，水灰比过大，易发生干缩裂缝。5.2.、设置连续伸缩逢，沿房间四壁设置一道宽的伸缩缝，贴上聚苯乙烯板,聚苯板上口必须和地面面层相齐平（通过弹地面面层线后将聚苯板贴上）；房间进深超过，在房间中沿短向设置一道；房间内有拐角墙的，在拐角墙的一边伸缩缝延伸至拐角对面伸缩缝相交。伸缩缝采用定型的X小木条在浇筑面层砼前固定好，在浇筑完压光地面时取出。地暖面层全部拉小毛处理。5.2.砼浇筑内，采用喷雾器喷水养护，养护水严禁流淌到伸缩缝内浸入保温层，养护时间不少于5.2.精装修队伍铺设木地板前，伸缩缝内填塞：水泥珍珠岩混合物填塞，厨卫间门口的伸缩缝内填塞建筑油膏，填塞长度比门每边抛出，防止厨卫间的水流入地暖...
