任务四齿轮传动剖析课件VIP免费

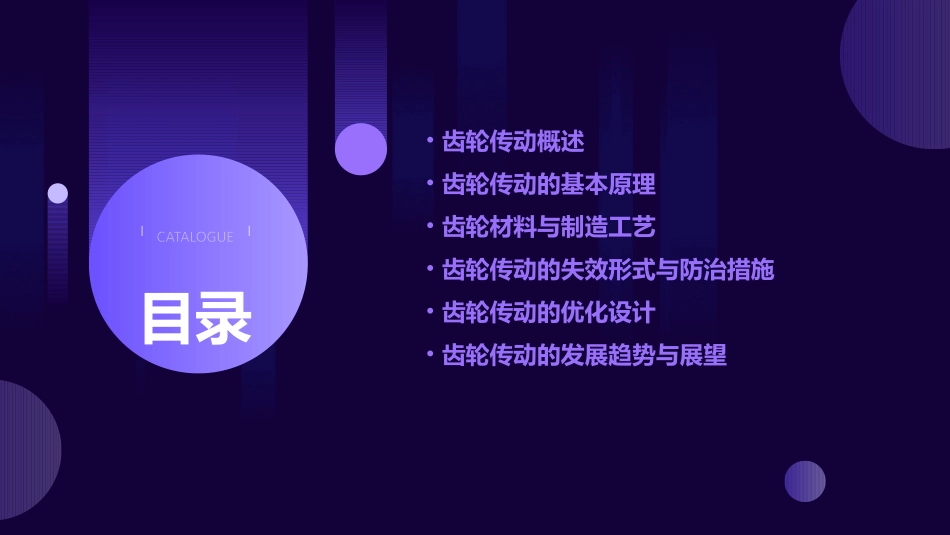

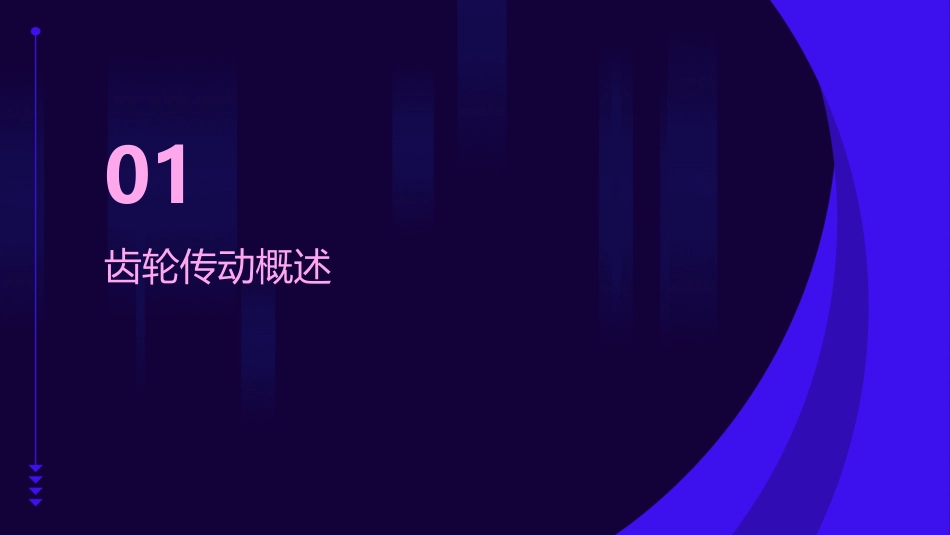

任务四齿轮传动剖析CATALOGUE目录•齿轮传动概述•齿轮传动的基本原理•齿轮材料与制造工艺•齿轮传动的失效形式与防治措施•齿轮传动的优化设计•齿轮传动的发展趋势与展望01齿轮传动概述齿轮传动是一种通过两个或多个齿轮之间的啮合来传递运动和动力的机械传动方式。齿轮传动的定义具有高效、紧凑、稳定和可靠的特点，能够传递大功率、高转速和高扭矩，适用于各种不同的应用场景。齿轮传动的特点齿轮传动的定义与特点齿轮传动的发展随着工业革命的兴起，齿轮传动的技术和应用得到了极大的发展，广泛应用于各种机械传动系统中。齿轮传动的起源齿轮传动可以追溯到古代，但真正的齿轮传动技术是在中世纪时期发明的。齿轮传动的现状随着科技的不断进步，齿轮传动技术也在不断改进和完善，新材料、新工艺和新技术的应用也使得齿轮传动的性能和应用更加广泛。齿轮传动的历史与发展在工业领域中，齿轮传动广泛应用于各种机械设备中，如电力、化工、石油、冶金等行业的各种变速器和减速器中。工业领域在交通运输领域中，齿轮传动也得到了广泛的应用，如汽车、火车、船舶和飞机等交通工具的变速器和传动系统中都采用了齿轮传动技术。交通运输领域除了工业和交通运输领域，齿轮传动还广泛应用于各种工程、农业、军事和其他领域的机械设备中。其他领域齿轮传动的应用场景02齿轮传动的基本原理圆柱齿轮传动、圆锥齿轮传动、蜗轮蜗杆传动等。高效、稳定、可靠，可实现大功率传递，适用于高速运转。齿轮传动的分类与特点齿轮传动特点齿轮传动的分类齿轮传动的啮合过程齿轮之间的相互作用是通过齿面接触来实现的，一个齿轮的齿面与另一个齿轮的齿面相互啮合，从而传递运动和动力。齿轮传动的啮合原理通过齿面的接触，产生摩擦力，实现动力的传递。在啮合过程中，齿轮的齿面会产生接触应力，当接触应力超过材料的极限应力时，齿面就会发生点蚀或剥落现象。齿轮传动的啮合原理齿轮传动的几何参数01包括齿数、模数、压力角、齿顶圆直径、齿根圆直径等。几何参数之间的关系02在齿轮传动中，各个几何参数之间存在一定的关系，如模数和齿数之间、齿顶圆直径和齿数之间等。这些关系对于正确设计齿轮传动至关重要。几何参数对传动性能的影响03几何参数的选择直接影响齿轮传动的性能，如传动效率、承载能力、使用寿命等。在设计中，需要根据使用要求选择合适的几何参数。齿轮传动的几何参数与关系03齿轮材料与制造工艺齿轮材料的力学性能要求具有足够的强度、硬度、耐磨性和耐疲劳性等。齿轮材料的物理性能要求具有良好的热处理性能、抗腐蚀性和抗氧化性等。齿轮材料的选择根据使用要求、制造工艺和成本等因素综合考虑，选择适合的齿轮材料。齿轮材料的选择与要求模具设计熔炼与浇注冷却与脱模机械加工与热处理铸造齿轮的制造工艺01020304根据齿轮设计要求，设计铸造模具。将金属熔炼成液态，然后通过浇注系统将熔融金属注入模具型腔。待铸件冷却后，从模具中脱出并进行清理。对铸件进行机械加工和热处理，提高齿轮的力学性能和使用寿命。根据齿轮设计要求，准备适合的坯料。坯料准备通过锻造设备对坯料施加压力，使坯料发生塑性变形，形成所需形状的齿轮。锻造变形对锻件进行冷却和清理，去除表面缺陷和杂质。冷却与清理对锻件进行机械加工和热处理，提高齿轮的力学性能和使用寿命。机械加工与热处理锻造齿轮的制造工艺热处理与研磨对切削加工完成的齿轮进行热处理和研磨，提高齿轮的力学性能和使用寿命。精加工对半精加工后的齿轮进行精加工，达到所需的尺寸精度和表面粗糙度。半精加工对粗加工后的齿轮进行半精加工，进一步提高形状精度和表面质量。毛坯准备准备适合切削加工的毛坯。粗加工使用切削机床对毛坯进行粗加工，初步形成齿轮形状。切削齿轮的制造工艺04齿轮传动的失效形式与防治措施齿面磨损齿轮在长期运转过程中，齿面会因摩擦而产生磨损。当齿面磨损达到一定程度时，齿轮的啮合性能会受到影响，导致传递的扭矩发生变化。疲劳断裂由于交变应力的长期作用，齿轮可能会出现疲劳断裂。这种失效形式通常是由于齿轮设计不合理、材料选择不当或热处理工艺不规范等原因引起的。弯曲疲劳断裂当齿轮...
