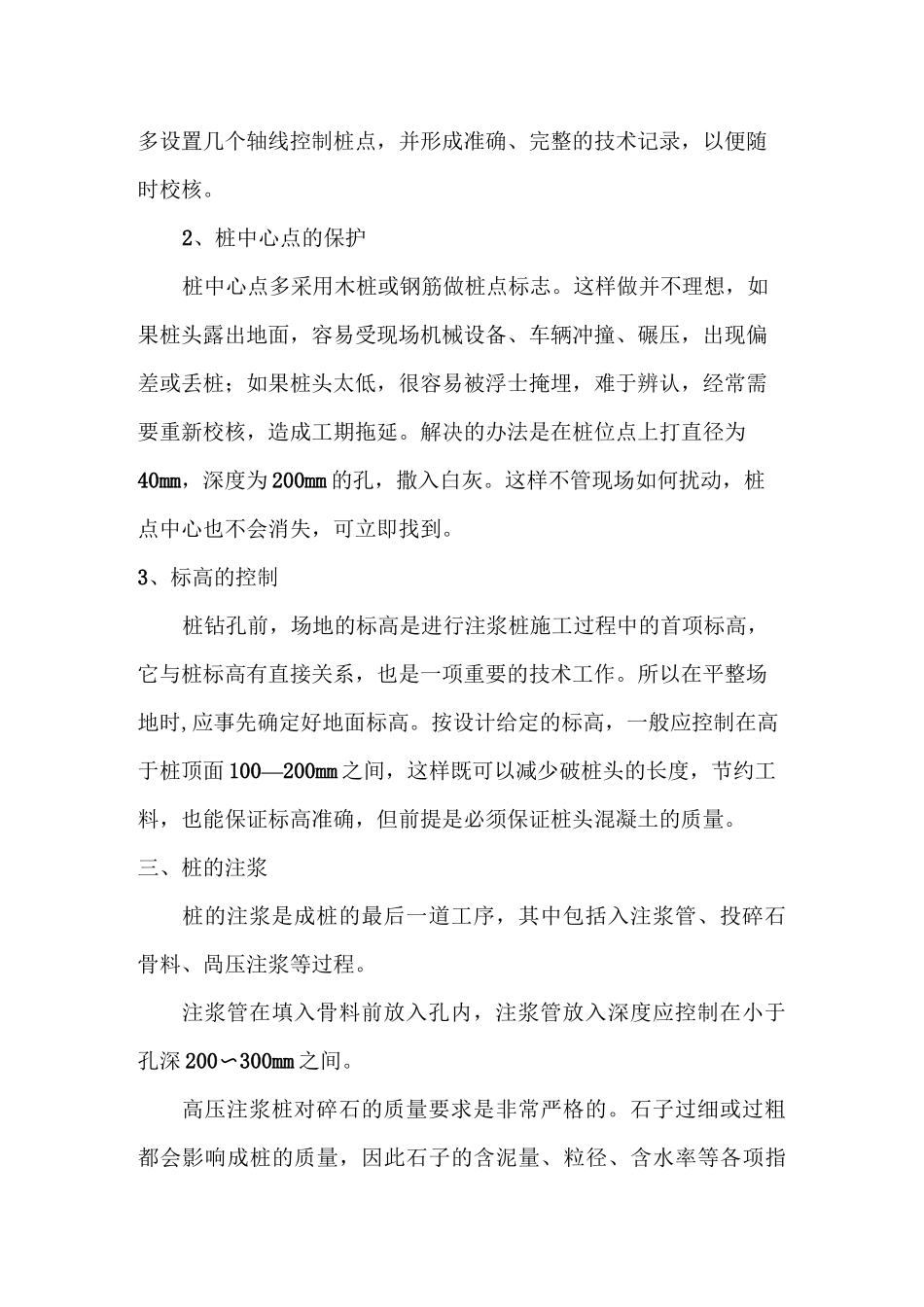

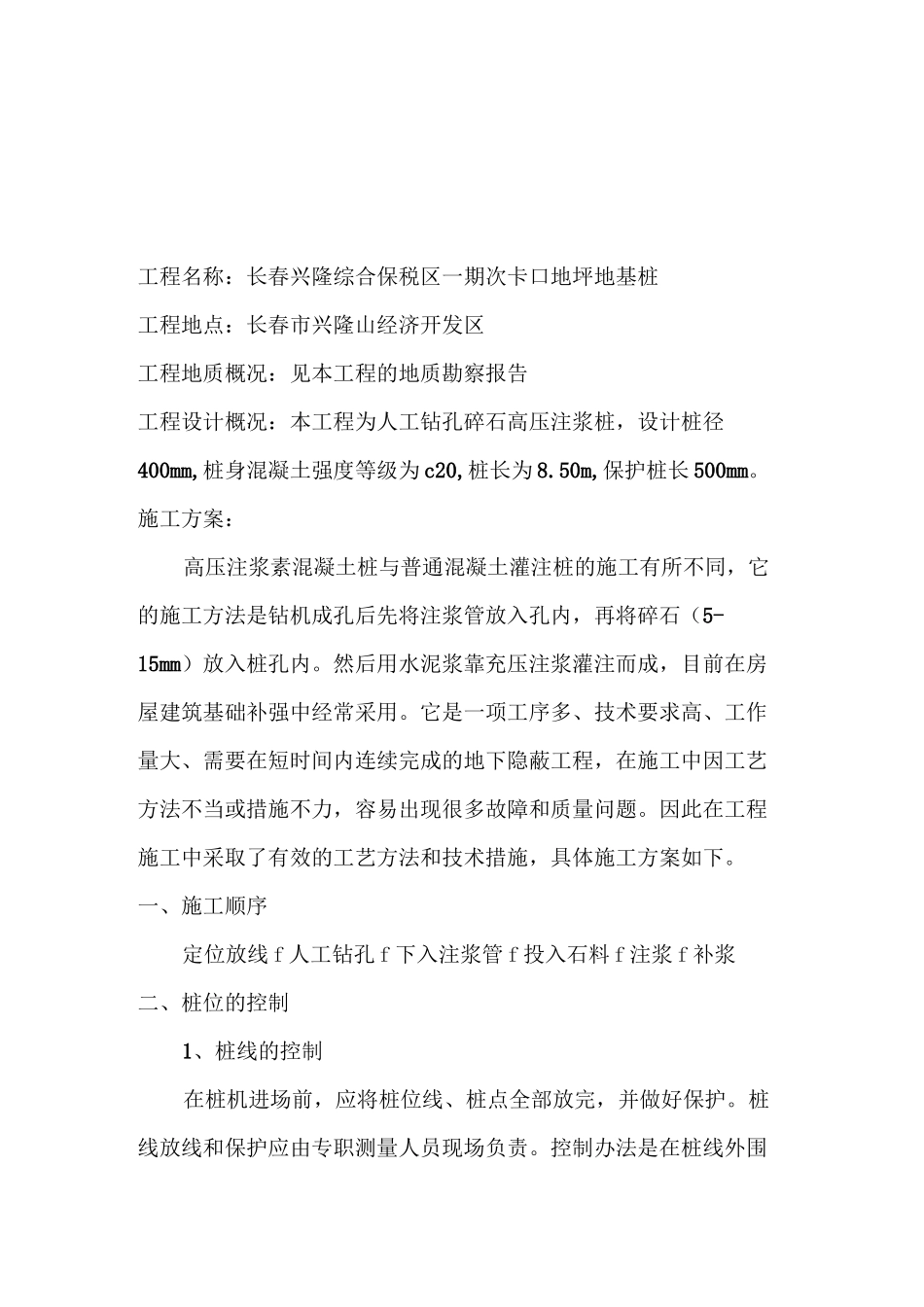

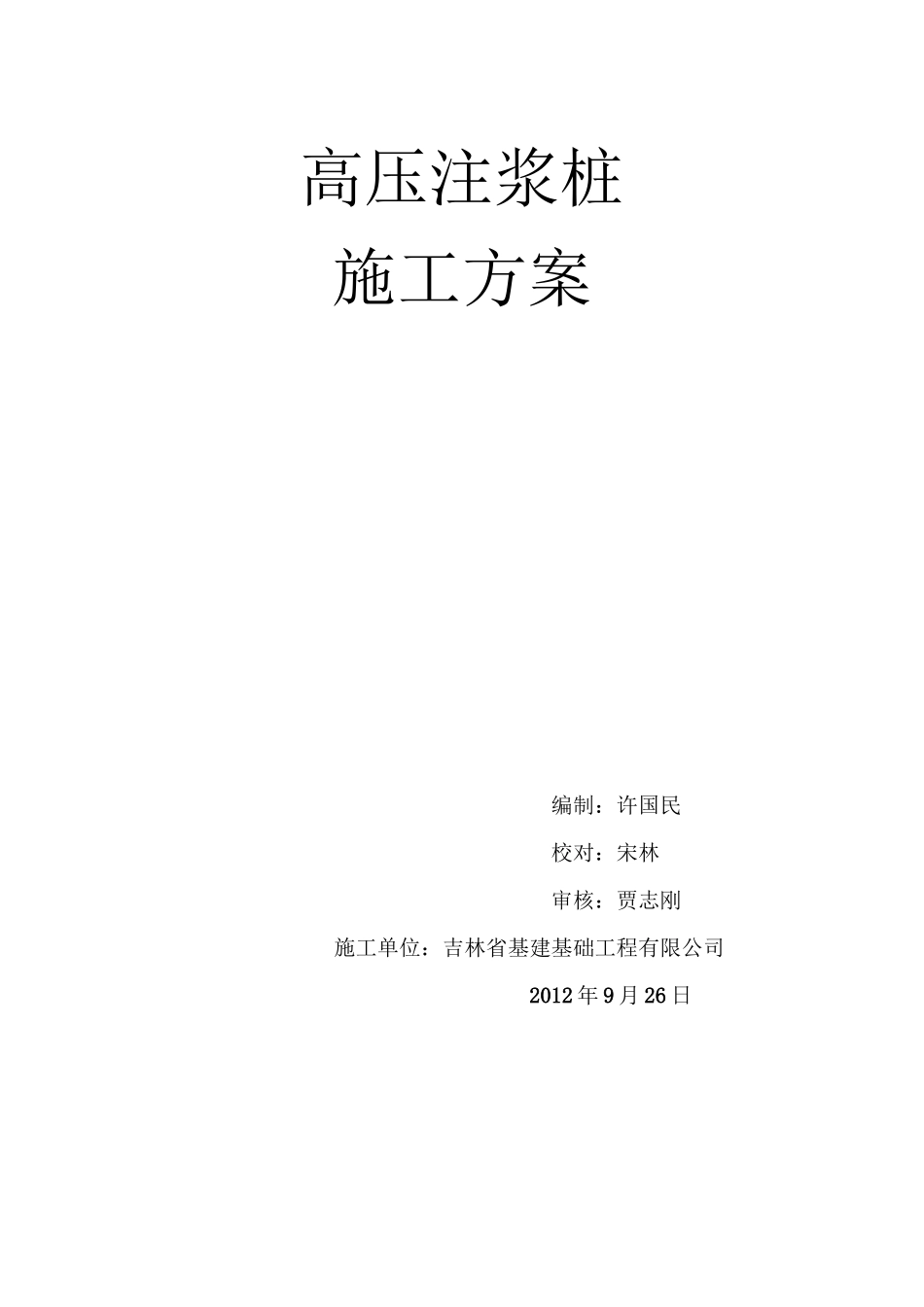

高压注浆桩施工方案编制：许国民校对：宋林审核：贾志刚施工单位：吉林省基建基础工程有限公司2012年9月26日工程名称：长春兴隆综合保税区一期次卡口地坪地基桩工程地点：长春市兴隆山经济开发区工程地质概况：见本工程的地质勘察报告工程设计概况：本工程为人工钻孔碎石高压注浆桩，设计桩径400mm,桩身混凝土强度等级为c20,桩长为8.50m,保护桩长500mm。施工方案：高压注浆素混凝土桩与普通混凝土灌注桩的施工有所不同，它的施工方法是钻机成孔后先将注浆管放入孔内，再将碎石（5-15mm）放入桩孔内。然后用水泥浆靠充压注浆灌注而成，目前在房屋建筑基础补强中经常采用。它是一项工序多、技术要求高、工作量大、需要在短时间内连续完成的地下隐蔽工程，在施工中因工艺方法不当或措施不力，容易出现很多故障和质量问题。因此在工程施工中采取了有效的工艺方法和技术措施，具体施工方案如下。一、施工顺序定位放线f人工钻孔f下入注浆管f投入石料f注浆f补浆二、桩位的控制1、桩线的控制在桩机进场前，应将桩位线、桩点全部放完，并做好保护。桩线放线和保护应由专职测量人员现场负责。控制办法是在桩线外围多设置几个轴线控制桩点，并形成准确、完整的技术记录，以便随时校核。2、桩中心点的保护桩中心点多采用木桩或钢筋做桩点标志。这样做并不理想，如果桩头露出地面，容易受现场机械设备、车辆冲撞、碾压，出现偏差或丢桩；如果桩头太低，很容易被浮士掩埋，难于辨认，经常需要重新校核，造成工期拖延。解决的办法是在桩位点上打直径为40mm，深度为200mm的孔，撒入白灰。这样不管现场如何扰动，桩点中心也不会消失，可立即找到。3、标高的控制桩钻孔前，场地的标高是进行注浆桩施工过程中的首项标高，它与桩标高有直接关系，也是一项重要的技术工作。所以在平整场地时,应事先确定好地面标高。按设计给定的标高，一般应控制在高于桩顶面100—200mm之间，这样既可以减少破桩头的长度，节约工料，也能保证标高准确，但前提是必须保证桩头混凝土的质量。三、桩的注浆桩的注浆是成桩的最后一道工序，其中包括入注浆管、投碎石骨料、咼压注浆等过程。注浆管在填入骨料前放入孔内，注浆管放入深度应控制在小于孔深200〜300mm之间。高压注浆桩对碎石的质量要求是非常严格的。石子过细或过粗都会影响成桩的质量，因此石子的含泥量、粒径、含水率等各项指标一定要符合设计或有关标准的规定。注浆时，要求设专人负责注浆管的压力，随时掌握其变化，以便进行调整。桩长不同注浆和补浆的压力值也不同，注浆管的压力应控制在0.5L(MPa)。补浆的压力值应控制在0.25L(MPa)(注：L为桩长)。注浆时，先由注浆管注浆，当水泥浆溢出桩口时，说明注浆位置已达到高度，待水泥浆下沉静止后再进行补浆，直至达到饱和水泥浆不下降为止。为确保桩头的质量，在桩头上应加灌一定高度的砼，并将周边杂物清除，做好防护。四、串孔的预防措施所谓串孔，是指相邻两桩距离较近，由于土的耐力有限.孔底受桩混凝土的侧压力，使在钻的孔底崩塌，已浇注完的混凝土串入新钻的孔中。这一问题严重影响成桩质量，在施工中必须加以防范和解决。为防止窜孔，可采用间隔钻孔注浆的方式，即按桩点的位置调动、换位，其实质也是在混凝土达到初凝后完成相邻另一个桩的施工,也可防止工期拖延。五、高压注浆桩施工机理与技术参数根据场地中地层分析，需注浆的桩孔地层上部为回填土，渗透系数较大，注水泥浆时很容易跑浆，所以桩孔注浆时一定对每个注浆进行观测，必须达到桩孔水泥浆饱满，从而达到桩的承载力。1.注浆浆材制备浆液水泥按设计要求采用强度等级为32.5的普通硅酸盐水泥。2.注浆技术参数(1)注浆管长度本工程后注浆采用桩端注浆。注浆管内径巾25mm的1寸无缝管,桩端注浆管长度通长到底；每根注浆管均下入孔内预定位置。(2)注浆压力：注浆管压力1.5-3.0Mpa,初始注浆压力1.0-1.5Mpa,正常注浆压力0.8-1.8Mpa,终孔注浆压力按1.5-2.0Mpa控制施工。(3)水灰比综合考虑地层特征，及浆液的流动性、析水性及初、终凝时间以及施工经验，本工程注浆水灰比按1：0.6控制。当地层可灌性较好时，应适当提高水泥浆液的稠度；当注浆可灌性较差时，...
