超声的产生与接收课件VIP免费

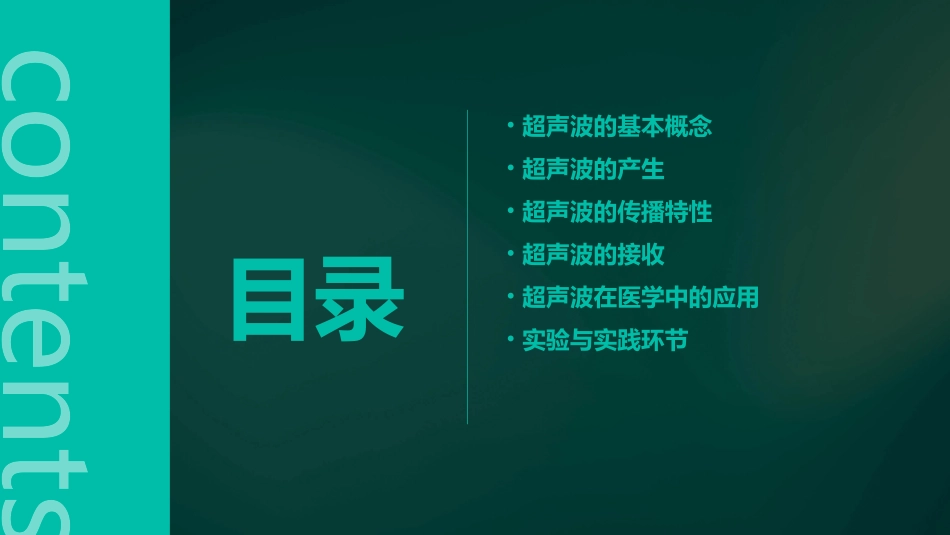

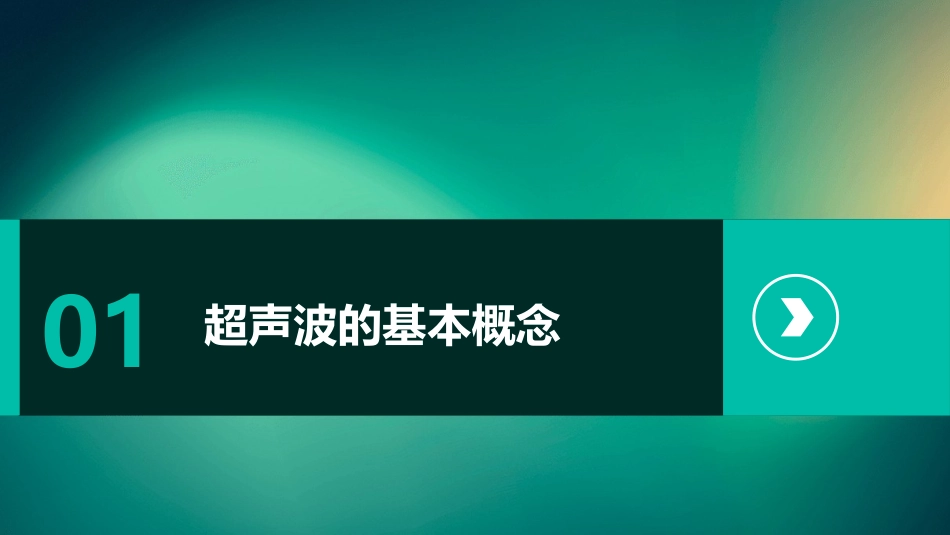

超声的产生与接收课件contents目录•超声波的基本概念•超声波的产生•超声波的传播特性•超声波的接收•超声波在医学中的应用•实验与实践环节01超声波的基本概念超声波是指频率高于20000赫兹的声波，人类的听力无法察觉。超声波超声波的频率超声波的波长超声波的频率范围通常在20000Hz至10MHz之间，具体取决于应用领域。超声波的波长较短，通常在几毫米至几十毫米之间。030201超声波的定义超声波的特性方向性超声波具有明显的方向性，可以定向传播。穿透能力和反射特性超声波在介质中传播时，会根据介质的声阻抗和密度等参数产生不同的穿透能力和反射特性。能量集中由于频率较高，超声波具有能量集中的特点，可以在较小的区域内产生较大的声压和声强。超声波的应用领域利用超声波的穿透能力和反射特性，可以对材料进行无损检测和评估。超声波在医学领域广泛应用于成像和诊断，如B超、超声心动图等。利用超声波的能量集中和空化效应，可以对物体进行高效清洗和微细加工。在军事、海洋探测等领域，超声波被用于声呐探测和定位。无损检测医学成像清洗和加工声呐02超声波的产生利用压电材料的逆压电效应，通过施加电场使材料产生伸缩形变，从而产生超声波。压电式激发利用磁致伸缩效应，通过改变磁场强度引起材料尺寸变化，从而产生超声波。磁致伸缩式激发利用电磁感应原理，通过在导电材料中产生迅速变化的电流，从而产生超声波。电磁式激发超声波的激发方式超声波的频率是指单位时间内波动的次数，单位为赫兹（Hz）。频率超声波的波长是指波在一个周期内传播的距离，单位为米（m）。波长超声波的频率与波长超声波的功率是指单位时间内声能传播的总量，单位为瓦特（W）。超声波的声压是指在声波传播过程中，由于振动产生的压力变化，单位为帕斯卡（Pa）。超声波的功率与声压声压功率03超声波的传播特性声速声波在介质中传播的速度，与介质的性质有关。在超声波的频率范围内，声速通常在1500-3000米/秒之间。声阻抗表示介质对声波的阻尼特性，与介质的密度和声速有关，对于超声波的传播和反射具有重要的意义。声速与声阻抗反射当声波遇到不同声阻抗的界面时，会发生反射，反射系数取决于界面两侧声阻抗的差异。折射当声波从一种介质传播到另一种介质时，会发生折射，折射角与入射角和两种介质的声速有关。超声波的反射与折射超声波在传播过程中，由于散射、吸收和热传导等效应，能量逐渐减少的现象。衰减系数与介质的性质、超声波频率和传播距离有关。衰减超声波在介质中传播时，由于介质的内阻尼和热传导等效应，能量被介质吸收转化为热能的现象。吸收系数与介质的性质、超声波频率和传播距离有关。吸收超声波的衰减与吸收04超声波的接收利用某些材料的压电特性，将超声波的机械振动转换为电信号，便于检测和记录。压电效应通过选择适当的材料和结构，使超声波的传播效率最大化，提高检测的灵敏度和分辨率。声阻抗匹配利用声波的干涉和衍射原理，将超声波束聚焦到所需检测的区域，提高目标信号的强度和信噪比。聚焦技术超声波的检测原理电磁型接收器利用电磁感应原理，体积较小，适用于便携式设备，但灵敏度相对较低。晶体型接收器使用压电晶体作为换能器，具有较高的灵敏度和分辨率，但体积较大。光纤型接收器使用光纤作为传感器，具有抗电磁干扰、耐腐蚀等优点，适用于复杂环境和无损检测。超声波接收器的种类与性能通过放大电路对接收到的微弱超声波信号进行放大，便于后续处理和分析。信号放大采用适当的滤波器和数字信号处理技术，去除噪声干扰，提取有用的信号特征。滤波与去噪对接收到的超声波信号进行解调与编码，便于传输和存储，同时提高信号的抗干扰能力。信号解调与编码超声波信号处理技术05超声波在医学中的应用监测胎儿发育通过超声成像技术，可以实时监测胎儿的生长发育情况，及时发现异常情况。评估治疗效果对于某些疾病，如肿瘤等，超声成像技术可以评估治疗效果，为后续治疗提供参考。诊断疾病超声成像技术能够无创、无痛地观察人体内部结构，为医生提供准确的诊断依据。超声成像技术123利用高强度聚焦超声波破坏肿瘤组织，达到治疗目的。高强度聚焦超声治疗利用...
