交流电机特性课件VIP免费

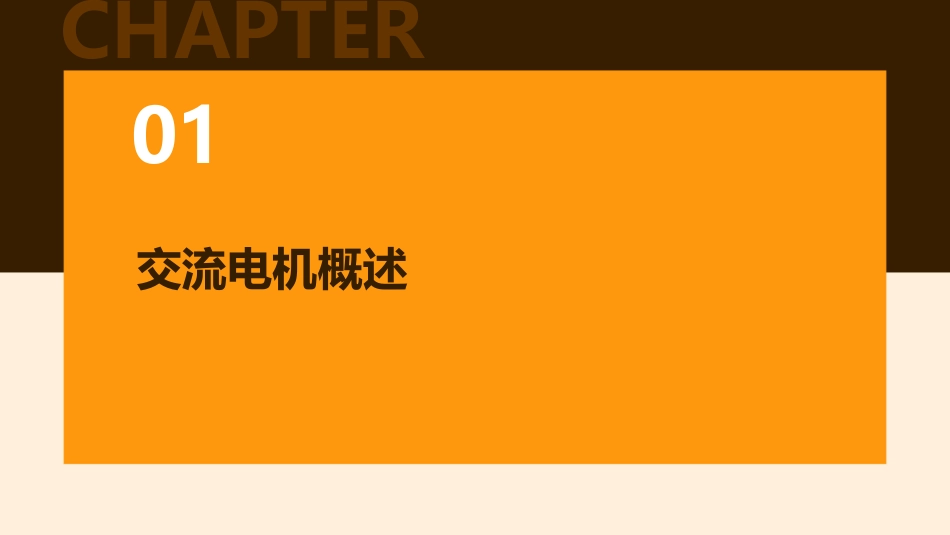

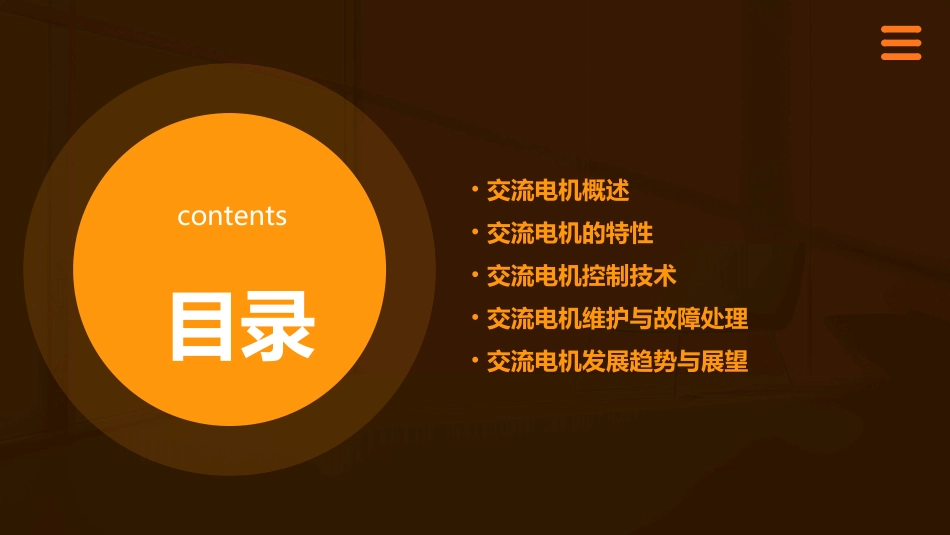

交流电机特性课件目录contents•交流电机概述•交流电机的特性•交流电机控制技术•交流电机维护与故障处理•交流电机发展趋势与展望CHAPTER01交流电机概述交流电机是一种将电能转换为机械能的装置，根据电源相数和转速的不同，可以分为单相电机和三相电机。总结词交流电机是一种利用交流电的电磁效应产生旋转磁场的装置。交流电机主要由定子和转子组成，定子产生旋转磁场，转子在旋转磁场的作用下旋转。根据电源相数的不同，交流电机可以分为单相电机和三相电机。单相电机通常使用单相交流电源，而三相电机则使用三相交流电源。详细描述交流电机的定义与分类总结词交流电机的工作原理基于电磁感应定律和磁场对电流的作用力。当交流电通过定子绕组时，产生旋转磁场，该磁场与转子电流相互作用产生转矩，驱动转子旋转。详细描述交流电机的工作原理基于电磁感应定律和磁场对电流的作用力。当交流电通过定子绕组时，根据电磁感应定律，产生旋转磁场。该磁场与转子导体相互作用，产生转矩，驱动转子旋转。转子的旋转速度取决于旋转磁场的转速和转子转速之间的耦合关系。交流电机的工作原理交流电机广泛应用于工业、农业、交通运输、家用电器等领域，作为驱动各种机械设备的主要动力源。总结词交流电机由于其结构简单、价格便宜、维护方便等优点，被广泛应用于各个领域。在工业领域中，交流电机被用于驱动各种生产机械，如机床、泵、风机等；在农业领域中，交流电机用于驱动灌溉设备、农用机械等；在交通运输领域中，交流电机用于驱动车辆、船舶和飞机等；在家用电器领域中，交流电机用于驱动洗衣机、电冰箱、空调等家用电器设备。详细描述交流电机的应用场景CHAPTER02交流电机的特性描述交流电机内部电压与电流之间的关系，是分析电机特性的基础。电压平衡方程交流电机定子绕组产生的电压波形，通常为正弦波或方波。电压波形通过改变输入电压的幅值或相位，实现对交流电机运行状态的调节。电压调节交流电机的电压特性描述交流电机内部电流的波形，与电压波形相关。电流波形在额定工作条件下，电机长期稳定运行的电流值。额定电流电机启动瞬间，电流值会远大于额定电流，对电网和电机本身造成冲击。启动电流交流电机的电流特性转矩特性描述电机输出转矩与转速之间的关系，是机械特性的主要内容。机械性能参数如最大转矩、临界转矩等，用于评估电机的机械性能。转速特性描述电机转速与输入电压、电流之间的关系。交流电机的机械特性效率曲线描述电机在不同工作状态下运行效率的变化规律。效率因素影响电机效率的因素包括设计、制造、材料、工作条件等。节能技术采用新型材料、优化设计等手段提高电机效率，降低能耗。交流电机的效率特性CHAPTER03交流电机控制技术通过保持电压和频率的比值恒定来控制电机速度，实现电机的平滑调速。恒压频比控制矢量控制直接转矩控制通过坐标变换，将交流电机的电流分解为转矩和磁通分量，实现电机转矩的高精度控制。通过直接控制电机的转矩和磁通来调节电机速度，具有快速响应和动态性能好的优点。030201交流电机调速控制技术星-三角启动通过改变电机定子绕组的接线方式实现电机的启动和停止，适用于不频繁启动的电机。变频器启动通过改变电机供电的频率来实现电机的启动，具有启动平稳、对电网影响小的优点。软启动通过控制电机启动时的电压或电流，使电机缓慢加速至额定转速，减少启动电流对电网的冲击。交流电机启动控制技术03欠压保护当电机供电电压过低时，自动切断电源以防止电机因欠压而无法正常工作。01过载保护通过监测电机的电流和温度等参数，当超过设定值时自动切断电源，保护电机不被烧毁。02短路保护当电机出现短路故障时，快速切断电源以防止故障扩大，同时保护电路不被损坏。交流电机保护控制技术负载匹配控制根据电机的负载情况自动调整电机的运行状态，使电机始终处于最佳效率点运行。能效管理系统通过监测和控制多台电机的运行状态，实现整个系统的节能运行和管理。轻载节电器通过降低电机的输入电压或频率，使电机在轻载状态下运行更节能。交流电机节能控制技术CHAPTER04交流电机维护与故障处理包括电机温度、声音、振动等，确保电...
