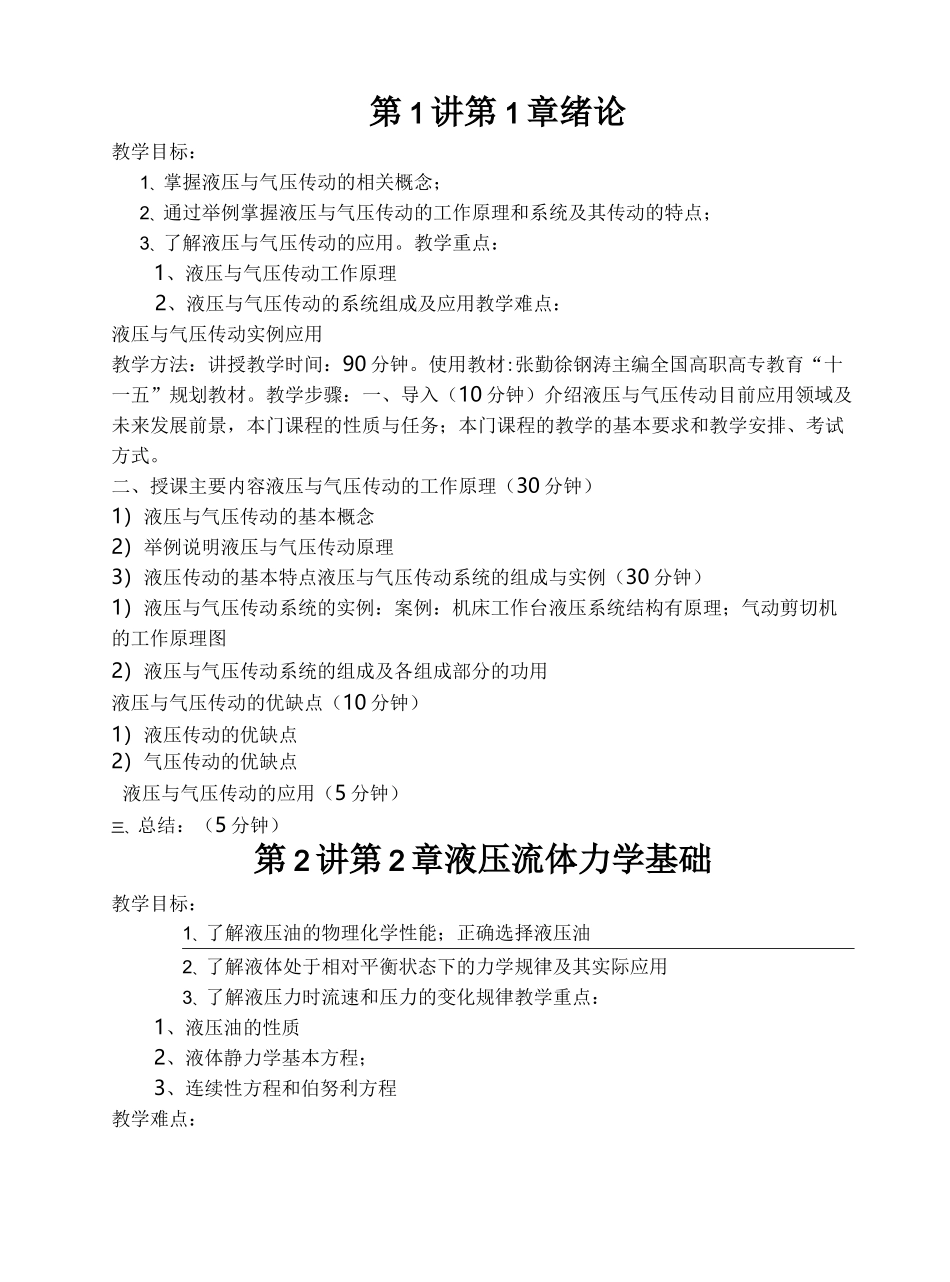

CompanyDocumentnumber:WTUT-WT88Y-W8BBGB-BWYTT-19998桂林电子科大职业学院教案主讲人：赵鲁燕主讲科目:模具设计与制造基础开课单位：桂电职院机电工程系第1讲第1章绪论教学目标：1、掌握液压与气压传动的相关概念；2、通过举例掌握液压与气压传动的工作原理和系统及其传动的特点；3、了解液压与气压传动的应用。教学重点：1、液压与气压传动工作原理2、液压与气压传动的系统组成及应用教学难点：液压与气压传动实例应用教学方法：讲授教学时间：90分钟。使用教材:张勤徐钢涛主编全国高职高专教育“十一五”规划教材。教学步骤：一、导入（10分钟）介绍液压与气压传动目前应用领域及未来发展前景，本门课程的性质与任务；本门课程的教学的基本要求和教学安排、考试方式。二、授课主要内容液压与气压传动的工作原理（30分钟）1）液压与气压传动的基本概念2）举例说明液压与气压传动原理3）液压传动的基本特点液压与气压传动系统的组成与实例（30分钟）1）液压与气压传动系统的实例：案例：机床工作台液压系统结构有原理；气动剪切机的工作原理图2）液压与气压传动系统的组成及各组成部分的功用液压与气压传动的优缺点（10分钟）1）液压传动的优缺点2）气压传动的优缺点液压与气压传动的应用（5分钟）三、总结：（5分钟）第2讲第2章液压流体力学基础教学目标：1、了解液压油的物理化学性能；正确选择液压油2、了解液体处于相对平衡状态下的力学规律及其实际应用3、了解液压力时流速和压力的变化规律教学重点：1、液压油的性质2、液体静力学基本方程；3、连续性方程和伯努利方程教学难点：实际流体的伯努利方程教学方法：讲授教学时间：90分钟。使用教材:张勤徐钢涛主编全国高职高专教育“十一五”规划教材。教学步骤：一、导入（5分钟）前课回顾复习，引入本次课程主题二、授课主要内容液压油（20分钟）1）液压油的物理性质①液体的密度：②液体的粘性：动力粘度、运动粘度、相对粘度及粘温曲线分析③液体的可压缩性④其他性质2）液压油的要求和选用液体静力学（30分钟）1）液体静压力及其特性：2）液体静力学基本方程：pdA二pdA+pghdA（2-10）p二p+0pgh（2-11）3）压力0的表示方法及单位：①绝对压力；相对压力；真空度概念②压力单位4）静止液体内压力的传递（案例说明）5）液体对固体壁面的作用力液体动力学（30分钟）1）基本概念：①理想液体和恒定流动②流量与平均流速③流动液体的压力2）流动液体的连续性方程：q=q或q=Av=c（C为常数）（2-19）3）伯努利方程1：2①理想液体伯努利方程：上+h+上二c（C为常数）（2-21）Pg2g②实际液体的伯努利方程：p7av2pav2（2-24）i+h+―=i+2-2+ApPg12gPg2gw4）动量方程：工F=pq（卩v-Pv）（2-25）2211液压与气压传动的应用（5分钟）三、总结：（5分钟）总结授课的知识点，指出重点、难点及教学要求■■▲■■■■■▲_«_▲_■_・■■▲•压流体力学基教学目标：1、掌握流体流动时压力损失的计算方法、流体流动时阻力损失的计算方法2、掌握液体流经薄壁小孔和细长小孔的流量计算公式3、了解液压冲击及空穴现象。教学重点：1、层流状态下的沿程压力损失、几步压力损失2、流经薄壁小孔的流量公式3、防止或减少产生液压冲击及空穴想象措施教学难点：压力损失的计算。教学方法：讲授教学时间：90分钟。使用教材:张勤徐钢涛主编全国高职高专教育“十一五”规划教材。教学步骤：一、导入（5分钟）前课回顾复习，引入本次课程主题二、授课主要内容液体流动时的压力损失（30分钟）1）液体的流动状态①层流和湍流的概念②雷诺数：R=叫eU2）沿程压力损失①层流时的沿程压力损失②湍流时的沿程压力损失③局部压力损失④管路系统的总压力损失液体流经小孔及缝隙的流量（30分钟）1）液体流经平行平板间隙的流量①液体流经固定平行平板间隙的流量②液体流经相对运动平行平板间隙的流量③液体在平行平板间隙既有压差流动又有剪切流动的流量2）液体流经环状间隙的流量：①液体流经同心环状间隙的流量②液体流经偏心环状间隙的流量液压冲击及空穴现象（20）1）液压冲击：概念产生原因2）空穴现象：概念、产生原因3）防止出现液压冲击和空穴现象的措施四、总结...
