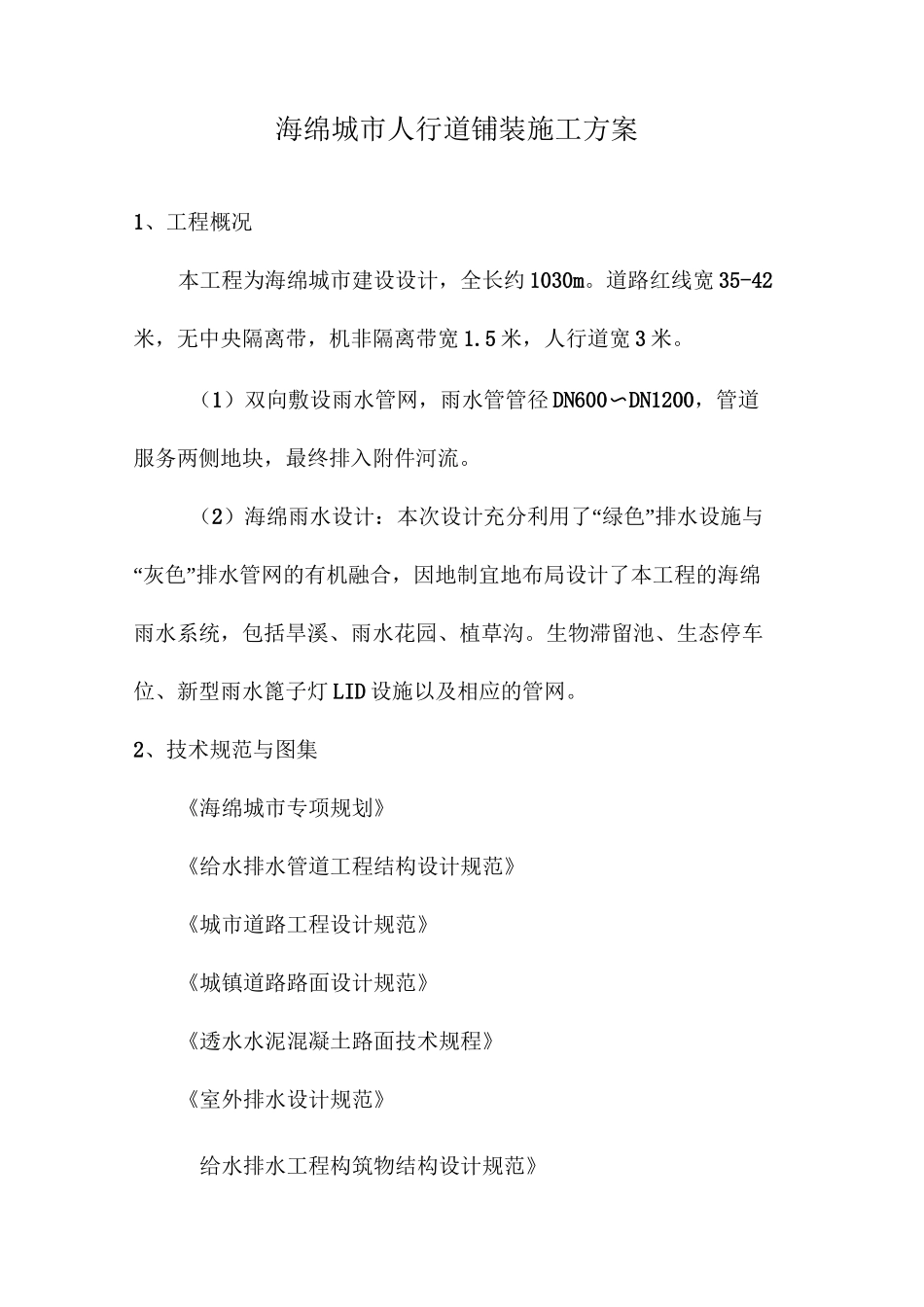

海绵城市人行道铺装施工方案1、工程概况本工程为海绵城市建设设计，全长约1030m。道路红线宽35-42米，无中央隔离带，机非隔离带宽1.5米，人行道宽3米。（1）双向敷设雨水管网，雨水管管径DN600〜DN1200，管道服务两侧地块，最终排入附件河流。（2）海绵雨水设计：本次设计充分利用了“绿色”排水设施与“灰色”排水管网的有机融合，因地制宜地布局设计了本工程的海绵雨水系统，包括旱溪、雨水花园、植草沟。生物滞留池、生态停车位、新型雨水篦子灯LID设施以及相应的管网。2、技术规范与图集《海绵城市专项规划》《给水排水管道工程结构设计规范》《城市道路工程设计规范》《城镇道路路面设计规范》《透水水泥混凝土路面技术规程》《室外排水设计规范》给水排水工程构筑物结构设计规范》3、设计参数（1）年径流总量控制率75%，对应设计降雨量为24.8mm。（2）排水管渠标准达到有效应对3年一遇降雨。（3）面源污染消减率达到50%。4、技术准备工作（1）作好调查工作：气象、地形和水文地质情况的调查，地上、地下情况的调查，各种物质资源和技术条件的调查。（2）熟悉、会审施工设计图纸，力求将图纸中的问题解决在施工前。根据施工图，复核各点所提供坐标的闭合，且对路线及细部尺寸标高逐一进行复核，确保施工顺利进行。（3）各类施工工艺的设计、安排、试验、审核。（4）提出机具、材料、构件、设备和外委托计划，保证桥梁工期和工程项目总体计划进度的需要。（5）根据建设单位的要求和提供的情况，绘制具体的施工平面图。5、施工现场准备工作（1）了解工程所在地情况，通过正当途径与当地职能部门搞好关系，为在施工阶段取得配合打好基础，建立牢固的群众基础。（2）根据建设单位指定的上下水源、电源、水准点和控制桩，架设水电线路和各种生产、生活用临时设施。（3）清除现场障碍，搞好场地平整，围护好场地，注意环境卫生、市容整洁。做好施工便道、排水，合理设置排水沟和集水井，力争达到市级标准化工地。（4）认真组织测量放线，确保定位准确，做好控制桩和水准点的保护。根据给定的永久性坐标和高程，按照施工总平面图，进行施工现场控制网点的测量，妥善设立现场永久性标志桩，为施工过程中的测量工作创造条件。6、人行道施工海绵城市人行道铺装施工工艺：防渗水土工布f级配碎石f成品排水沟-透水混凝土-渗水土工布-找平层-透水砖6.1、防渗水土工布防渗水土工布是铺在人行道素土上，是为了防止水渗到土层里;在铺设土工布时素土面要平整，在土工布搭接时要满足搭接长度不能小于1.5m。6.2、配碎石级配碎石集料基层压碎值不应大于26%；最大粒径不宜大于26.5mm；集料中小于或等于0.075mm颗粒含量不应超过3%。6・3、成品排水沟该排水沟主要以高分子树脂、颗粒填充材料、固化剂等为原料，工厂化预制生产；排水沟底部可形成较大的流速，具有良好的自净能力。该产品还具有抗压强度高，抗冲击性能好，吸水率低、耐腐蚀性强，使用寿命长等特点。6・4、透水混凝土（1）搅拌：透水混凝土不得采用人工搅拌，应采用普通混凝土搅拌机进行搅拌，搅拌时要严格按照规定的比例及投料顺序投入搅拌机，先将胶结料和碎石搅拌约30秒后，使其初步混合，再将规定量水分2-3次加入继续搅拌15-20分钟，不允许将水一次性加入，严格控制水灰比。（2）运输：透水混凝土属于干性混凝土料，其初凝块，一般根据气候条件控制混合物的运输时间，运输一般控制在20分钟以内，运输过程中不要停留，运输车辆必须平稳。（3）摊铺、振捣与养护1）透水水泥混凝土的摊铺,应符合下列要求：＞混凝土摊铺的厚度15cm；＞应采用人工摊铺，防止混凝土离析。2）振捣应符合下列要求：＞应采用平板式振捣器进行振捣，振捣时间不宜多于10s严格控制振捣器在每一位置的振捣时间，不应过振；＞振捣器行进速度应均匀一致，横缝和纵缝边缘位置应轻轻振平。3）养护应符合下列要求＞混凝土施工完成后，应及时进行养护，养护时应保证路面清洁；＞养护时间应根据混凝土强度增长情况而定，应特别注重前7d的保湿（温）养护，当混凝土强度达到设计强度的80%时，可停止养护。＞养护过程中应在路面周边设围档防止人、车进入。6.5、渗水土工布渗水...
