电力测功机使用说明书VIP专享VIP免费

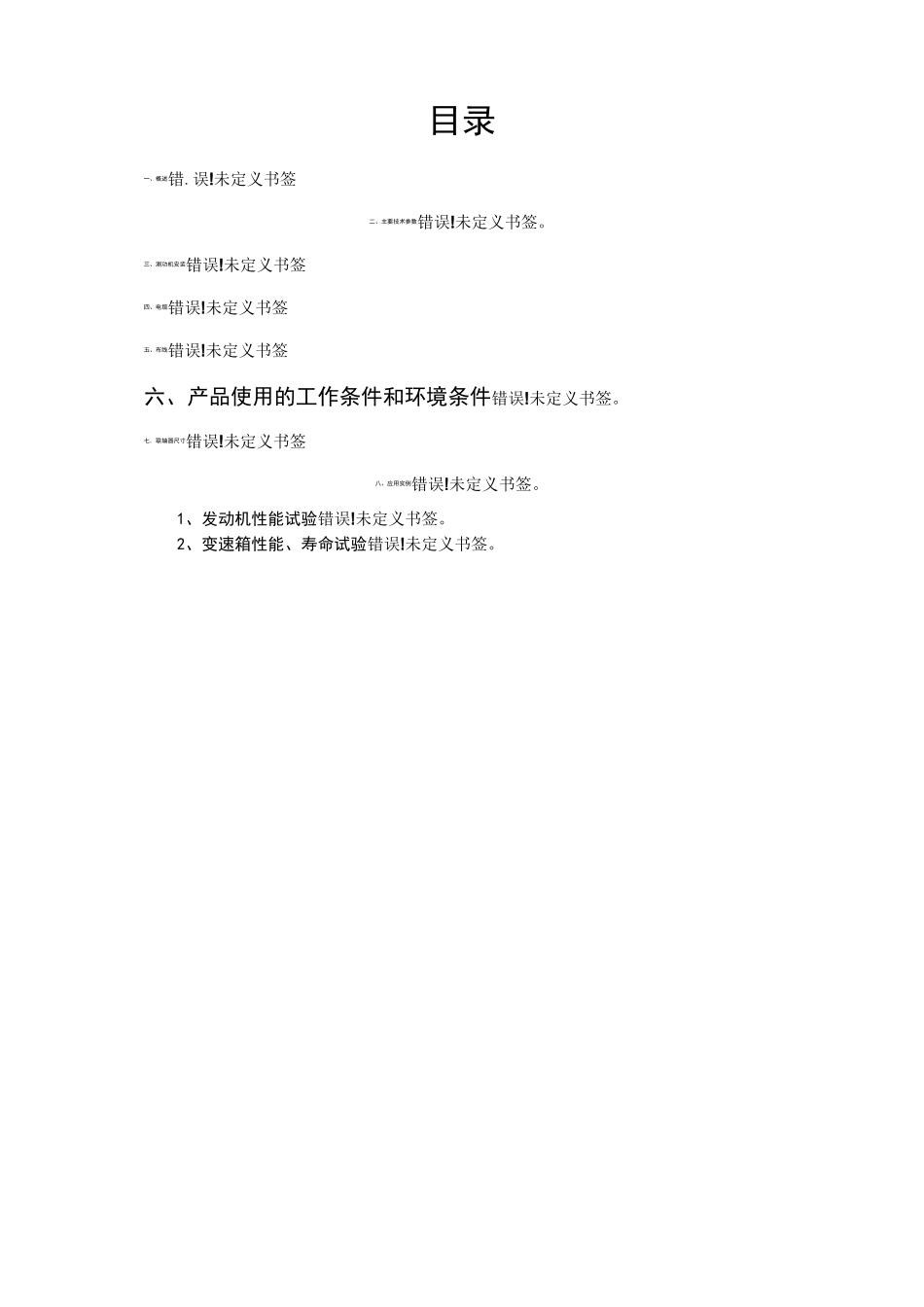

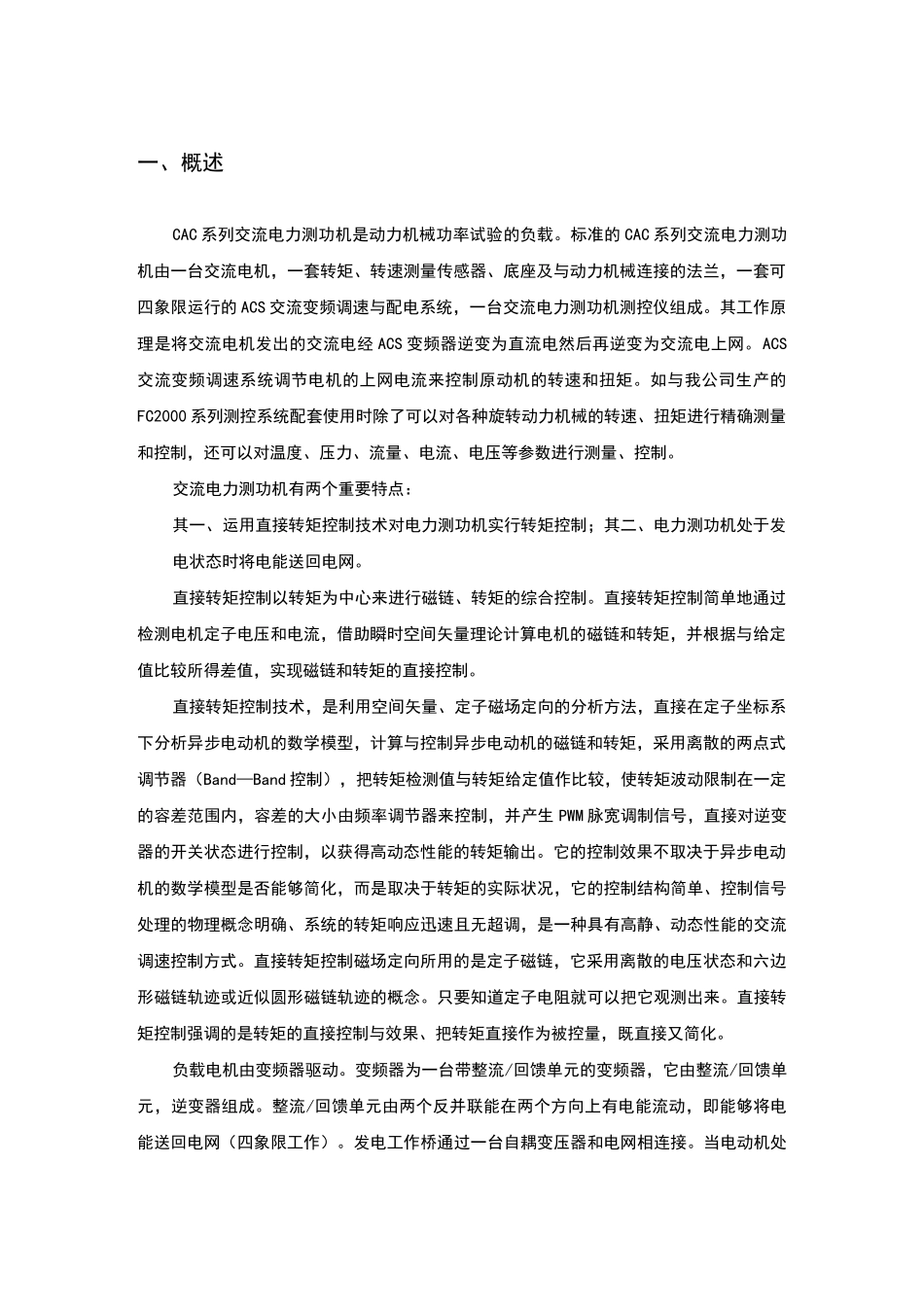

使用说明书目录一、概述错.误!未定义书签二、主要技术参数错误!未定义书签。三、测功机安装错误!未定义书签四、电缆错误!未定义书签五、布线错误!未定义书签六、产品使用的工作条件和环境条件错误!未定义书签。七．联轴器尺寸错误!未定义书签八、应用实例错误!未定义书签。1、发动机性能试验错误!未定义书签。2、变速箱性能、寿命试验错误!未定义书签。一、概述CAC系列交流电力测功机是动力机械功率试验的负载。标准的CAC系列交流电力测功机由一台交流电机，一套转矩、转速测量传感器、底座及与动力机械连接的法兰，一套可四象限运行的ACS交流变频调速与配电系统，一台交流电力测功机测控仪组成。其工作原理是将交流电机发出的交流电经ACS变频器逆变为直流电然后再逆变为交流电上网。ACS交流变频调速系统调节电机的上网电流来控制原动机的转速和扭矩。如与我公司生产的FC2000系列测控系统配套使用时除了可以对各种旋转动力机械的转速、扭矩进行精确测量和控制，还可以对温度、压力、流量、电流、电压等参数进行测量、控制。交流电力测功机有两个重要特点：其一、运用直接转矩控制技术对电力测功机实行转矩控制；其二、电力测功机处于发电状态时将电能送回电网。直接转矩控制以转矩为中心来进行磁链、转矩的综合控制。直接转矩控制简单地通过检测电机定子电压和电流，借助瞬时空间矢量理论计算电机的磁链和转矩，并根据与给定值比较所得差值，实现磁链和转矩的直接控制。直接转矩控制技术，是利用空间矢量、定子磁场定向的分析方法，直接在定子坐标系下分析异步电动机的数学模型，计算与控制异步电动机的磁链和转矩，采用离散的两点式调节器（Band—Band控制），把转矩检测值与转矩给定值作比较，使转矩波动限制在一定的容差范围内，容差的大小由频率调节器来控制，并产生PWM脉宽调制信号，直接对逆变器的开关状态进行控制，以获得高动态性能的转矩输出。它的控制效果不取决于异步电动机的数学模型是否能够简化，而是取决于转矩的实际状况，它的控制结构简单、控制信号处理的物理概念明确、系统的转矩响应迅速且无超调，是一种具有高静、动态性能的交流调速控制方式。直接转矩控制磁场定向所用的是定子磁链，它采用离散的电压状态和六边形磁链轨迹或近似圆形磁链轨迹的概念。只要知道定子电阻就可以把它观测出来。直接转矩控制强调的是转矩的直接控制与效果、把转矩直接作为被控量，既直接又简化。负载电机由变频器驱动。变频器为一台带整流/回馈单元的变频器，它由整流/回馈单元，逆变器组成。整流/回馈单元由两个反并联能在两个方向上有电能流动，即能够将电能送回电网（四象限工作）。发电工作桥通过一台自耦变压器和电网相连接。当电动机处于发电状态时，电能可通过其回馈单元回馈电网。CAC系列交流电力测功机与传统的水力、电涡流、直流测功机相比较具有非常明显的优势：A-H-厶匕1、节能水力、电涡流测功机的基本原理是将原动机产生的机械能转化为热能由水冷却后把热量带走，原动机发出的能量不能回收，转换过程中亦需耗费能量。而电力测功机却可以把原动机产生的机械能转换为电能回馈到内部电网，供其他设备使用。2、加载特性CAC系列交流电力测功机的加载特性从零转速至额定转速为恒扭矩特性，额定转速至最高转速为恒功率特性，完全符合动力机械的负载特性。通常水力测功机只能在一个方向加载，电涡流测功机虽然可以双向加载但不可以作为动力倒拖原动机，而电力测功机却可以方便的实现双向加载且可以作为动力倒拖原动机。3、可靠性CAC系列交流电力测功机的主机由SIEMENS公司或国内着名品牌配套，转矩、转速传感器由湘仪动力测试仪器有限公司或HBM公司制造，交流变频调速器由ABB或SIEMENS公司配套。电机与传感器均经国家权威部门严格检测，完全符合相关标准。4、可维护性由于采用了完全符合国家标准的配套件，用户在维护时不必依赖制造商，完全可以自行进行日常的维护保养，甚至在需要更换主机和传感器时亦可独立完成。CAC系列交流电力测功机由于其具有结构简单免维护，除了具有卓越的调速控制性能之外，还有显着的节能作用，是企业测试设备技术改造最理想的换代产品。CAC系列...
