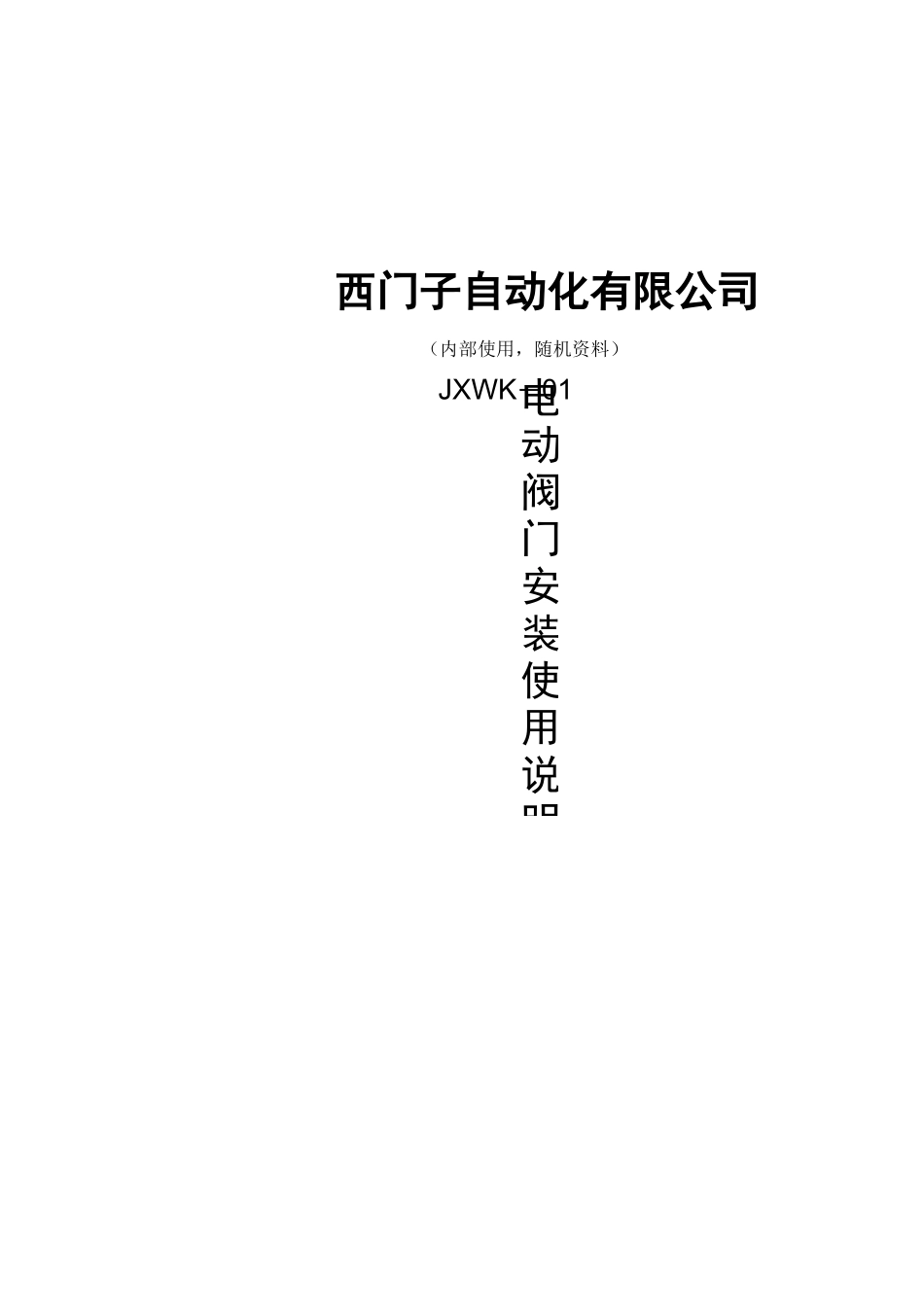

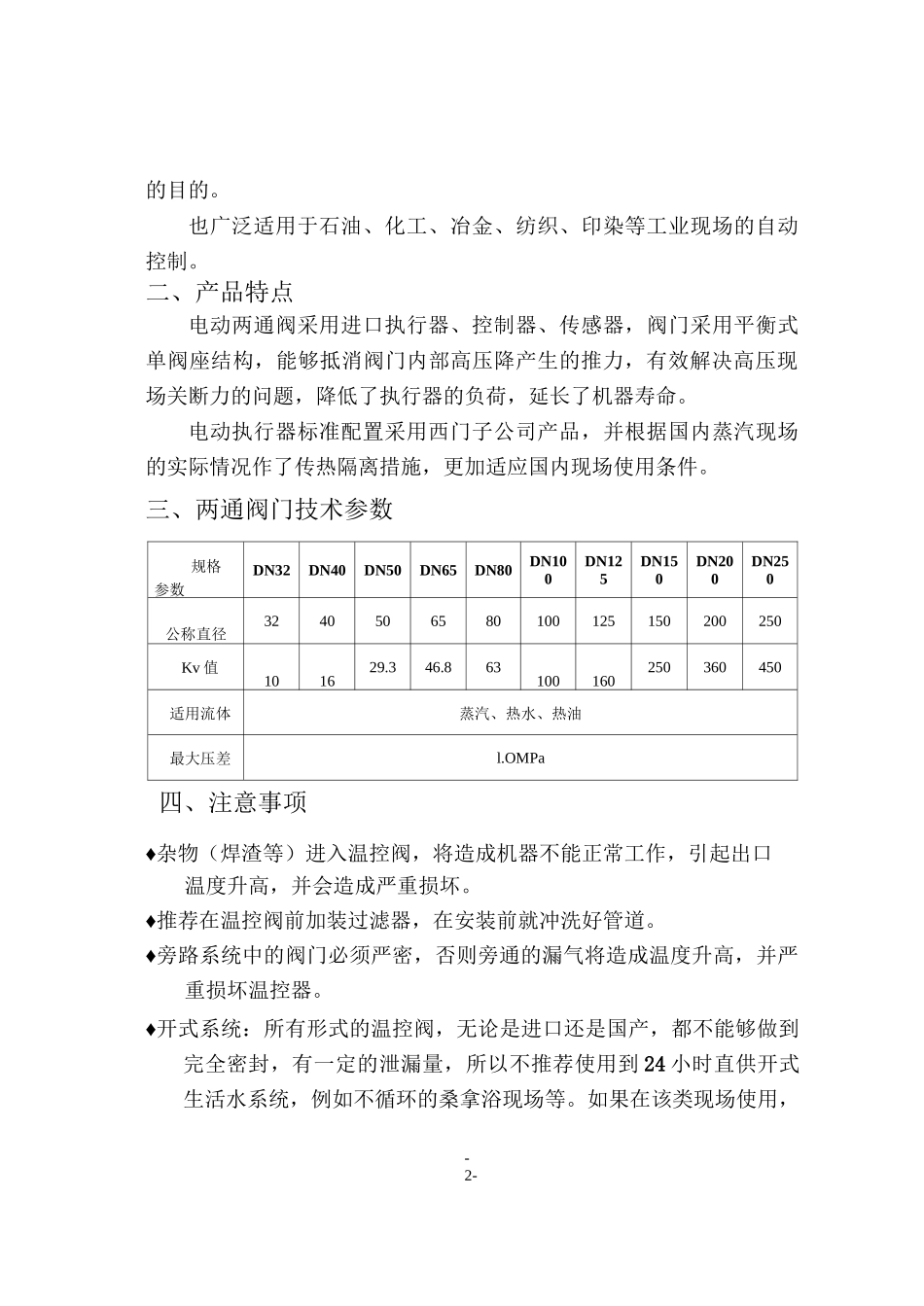

电动阀门安装使用说明西门子自动化有限公司（内部使用，随机资料）JXWK－01-1-1、产品介绍022、产品特点023、阀门技术参数024、注意事项025、故障排除036、现场安装示意及说明047、阀门安装068、阀门外形尺寸069、阀门与执行器连接（1）SKD6207（2）SKB/SKC620810、控制箱的安装1011、传感器的安装1112、内部跳线图1213、接线图（1）RWD68温度控制…………………………………13（2）RWD62温度控制…………………………………14（3）RWD68/62压力、压差控制15（4）超温切断控制1614、调试说明1715、售后服务1816、质量反馈卡19一、产品介绍根据现场情况的不同，选用电动两通阀，能够满足空调制冷、换热供暖、通风等控制系统的需要，达到调节温度、压力、湿度及流量-2-的目的。也广泛适用于石油、化工、冶金、纺织、印染等工业现场的自动控制。二、产品特点电动两通阀采用进口执行器、控制器、传感器，阀门采用平衡式单阀座结构，能够抵消阀门内部高压降产生的推力，有效解决高压现场关断力的问题，降低了执行器的负荷，延长了机器寿命。电动执行器标准配置采用西门子公司产品，并根据国内蒸汽现场的实际情况作了传热隔离措施，更加适应国内现场使用条件。三、两通阀门技术参数规格参数DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250公称直径3240506580100125150200250Kv值101629.346.863100160250360450适用流体蒸汽、热水、热油最大压差l.OMPa四、注意事项♦杂物（焊渣等）进入温控阀，将造成机器不能正常工作，引起出口温度升高，并会造成严重损坏。♦推荐在温控阀前加装过滤器，在安装前就冲洗好管道。♦旁路系统中的阀门必须严密，否则旁通的漏气将造成温度升高，并严重损坏温控器。♦开式系统：所有形式的温控阀，无论是进口还是国产，都不能够做到完全密封，有一定的泄漏量，所以不推荐使用到24小时直供开式生活水系统，例如不循环的桑拿浴现场等。如果在该类现场使用，-3-务必增加蓄水缓冲，将系统改为循环，保护切断等措施（参看接线图4）。♦近年来一些新产品的使用现场，目前国家、行业均没有规范，设计时请考虑：在有PPR、地温采暖或类似产品使用现场中，推荐增加保护措施，主要是管路高温切断（参看接线图4）。五、故障排除系统部分：1．检查旁通是否关闭：如果旁通没有关闭，则应关闭旁通。2．检查疏水装置是否故障；3．传感器插入位置是否避开死水区，或插入位置太少；设备部分：1、检查线路，确定接线无误，信号输入输出、供电正常；2、检查控制器曲线、设定、显示是否正常；3、检查执行器、连接杆均良好固定（注意受力时的表现），并确定执行器的工作状态是否在自动状态（SKDSKBSKC）如果执行器的红色状态标志露在外面，则是手动状态,应停电后手拧返回自动状态（第6页图2）4、排除以上原因后，阀门仍然有泄漏现象，可在厂家的指导下拆开阀门检查是否有管路异物（特别是新管路）5、控制器不显示：检查（接线图）24VAC前后端的电压，判断是否是变压器故障。六、现场安装示意及说明-4-允许虫除位置不允许支囁位宜屯动两過溫控阀-济举示蠢国網車附1昔1三W13會34诅領舟15昔16,01肘锚#1U«U皆1起括控制曲2督1344flfM1|5传練161-5-说明：1、此图为安装示意图，换热器可以是板式、容积式、双纹管式、浮动盘管等。热媒现场可以安装在回水管路上。3、传感器有效期长度为110mm，应垂直插入水流通畅且流速平稳的出水直管段上，如果出水直管段直径不够，就安装在离换热器较近的出水弯管处，详情见上图4、图中过滤器、截止阀及旁通原则上要求安装。5、控制箱就近挂在墙壁上，且防雨防潮；接入电源为220V。七、阀门安装阀门与执行器可在现场方便地安装，无需特殊工具及其调整安装方向允许兄许安装阀门时请注意阀体上方向安装前应该吹尽管路中的杂物，并在阀门前安装过滤器，以免杂物引起故障。DNADD1螺栓(n—m)25160115854-M12321801351004-M16402001451104-M16502301601254-M16652901801454M16803101951608-M161003502151808-M161254002452108-M161504802802408-M2020050033529512—M2025062040535512-M22八、两通阀门参数表PN16(mm)A-6--7-九、与执行器的连接方法1.SKD62执行器S...
