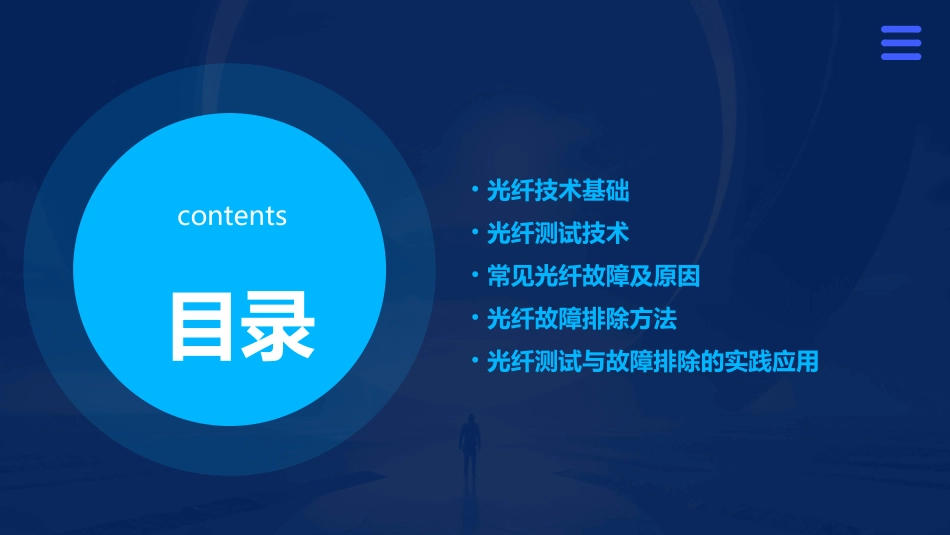

光纤测试与故障排除资料课件目录contents•光纤技术基础•光纤测试技术•常见光纤故障及原因•光纤故障排除方法•光纤测试与故障排除的实践应用01光纤技术基础光纤由中心的芯线和外围的包层组成，芯线的折射率高于包层，使得光信号能够在芯线中传输。基于光的全反射原理，当光信号以一定角度射入芯线时，由于芯线和包层的折射率差异，光信号会在芯线内反复全反射，从而实现长距离传输。光纤的构造和原理原理构造单模光纤与多模光纤根据传输模式的不同，光纤可分为单模光纤和多模光纤。单模光纤只允许一种模式的光信号传输，传输距离远且带宽高；多模光纤允许多种模式的光信号同时传输，适用于短距离通信。特性光纤具有传输损耗低、带宽高、抗干扰能力强等特点。此外，光纤还具有体积小、重量轻、易于铺设等优势。光纤的种类和特性光纤作为有线通信的传输介质，可应用于电话、互联网、有线电视等领域，提供高速、稳定的数据传输服务。有线通信通过光纤将信号传输至基站或天线，实现无线通信信号的覆盖和传输。无线通信光纤在数据中心内部连接服务器、存储设备等，提高数据传输速度和可靠性。数据中心企业、政府等可构建基于光纤的专网通信系统，保障信息安全和高效传输。专网通信光纤在通信领域的应用02光纤测试技术光纤测试的主要目的是确保光纤通信系统的正常运行，减少故障，提高系统的稳定性和可靠性。目的通过光纤测试可以及时发现并解决光纤通信系统中存在的问题，避免通信中断和数据丢失，保障通信系统的正常运行。意义光纤测试的目的和意义光纤的衰减是指光信号在光纤传输过程中的减弱程度，是光纤传输性能的重要指标。衰减光纤的色散是指不同波长的光信号在光纤中传输速度不同造成的时延差，会影响光纤通信系统的传输距离和带宽。色散光纤的反射是指光信号在光纤端面或接头处的反射现象，会影响光纤通信系统的信号质量和稳定性。反射光纤测试的主要参数常用的光纤测试方法包括光时域反射仪（OTDR）测试、光源和光功率计测试、光谱分析仪测试等。方法光纤测试的步骤一般包括准备测试设备、连接光纤、设置测试参数、进行测试、记录测试结果等。在测试过程中需要注意安全，避免对人员和设备造成损害。同时，为了确保测试结果的准确性和可靠性，需要遵循标准的测试流程和规范，使用高质量的测试设备和配件。在测试完成后，还需要对测试结果进行分析和处理，及时排除故障和隐患，确保光纤通信系统的正常运行。步骤光纤测试的方法和步骤03常见光纤故障及原因光纤完全断裂，导致通信中断，现象为无光信号接收。断纤故障衰减故障反射故障光纤信号在传输过程中逐渐减弱，导致通信质量下降，现象为信号不稳定、误码率增加。光纤连接不良或端面污染等原因导致光信号反射，影响通信质量，现象为信号波动、噪声增大。030201光纤故障的种类和现象机械损伤环境因素劣质材料人为操作失误光纤故障的常见原因01020304光纤在施工过程中受到挤压、拉伸、弯曲等机械应力，导致光纤结构损坏。光纤受到温度、湿度等环境因素影响，导致光纤性能下降。使用劣质光纤或连接器件，导致光纤传输性能不稳定。施工人员在操作过程中，未按照规范进行操作，导致光纤损坏。•使用光时域反射仪（OTDR）进行测试，通过测量光信号在光纤中的传输时间和反射信号强度，确定故障点的位置。•观察光纤连接器的端面，检查是否有污染、损伤等异常情况，识别连接故障。•通过分析通信设备的告警信息、误码率等数据，辅助判断光纤故障类型和位置。•综上所述，对于光纤故障的处理，首先需要准确识别和定位故障类型和位置，然后根据故障原因采取相应的修复措施。在施工过程中，应严格遵守操作规范，使用优质材料，以降低光纤故障的发生概率。光纤故障的定位和识别04光纤故障排除方法•原则：首先了解故障的现象和可能的原因，然后采用逐步排查的方法，定位并解决问题。光纤故障排除的原则和步骤步骤1.了解故障现象：与报障人员充分沟通，了解故障的具体表现。2.分析可能原因：结合故障现象，分析可能导致故障的原因。光纤故障排除的原则和步骤根据可能原因，制定逐步排查的计划。3.制定排查计划按照排查计划，采用适当的工...
