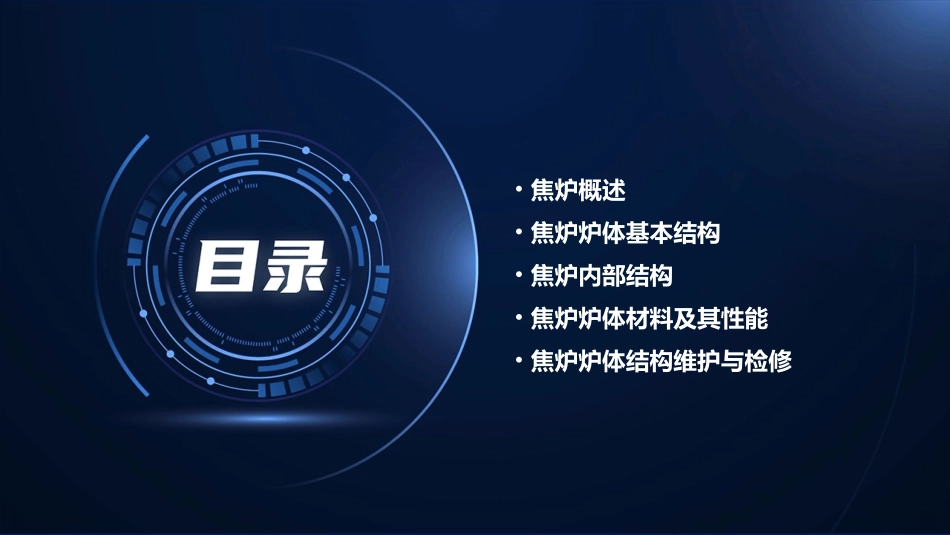

焦炉炉体结构课件•焦炉概述•焦炉炉体基本结构•焦炉内部结构•焦炉炉体材料及其性能•焦炉炉体结构维护与检修焦炉概述01焦炉是一种用于炼焦的设备，通过高温干馏将煤转化为焦炭和焦炉煤气。定义焦炉主要功能是提供高温环境，使煤在缺氧条件下进行干馏反应，从而生产出焦炭、焦炉煤气及其他化工产品。功能焦炉的定义与功能早期的焦炉结构简单，效率低下，产量有限。初创阶段改进阶段现代化阶段随着技术的发展，焦炉结构不断优化，提高了热效率和产量。引入先进的自动化技术和环保措施，使得焦炉生产更加高效、环保。030201焦炉发展历程可分为顶装式焦炉和侧装式焦炉，主要区别在于装煤方式的不同。根据加热方式分类可分为单室式焦炉和多室式焦炉，多室式焦炉又可进一步分为连续式、半连续式和间歇式。根据结构形式分类可分为冶金焦炉、化工焦炉等，不同用途的焦炉在设计和操作上有一定的差异。根据用途分类焦炉的分类焦炉炉体基本结构02位于焦炉炉顶的最上层，用于防止风雨侵入炉内，同时允许烟气排出。炉顶盖板位于炉顶盖板下方，是燃烧室的一部分，通常设有看火孔，以供操作人员观察火焰状况。燃烧室顶部用于减少热量损失，提高焦炉热效率。炉顶保温层炉顶结构焦炉炉墙主要由耐火砖砌成，承受高温，保证炉体的稳定性和寿命。耐火砖层减少热量损失，提高热效率。保温层用于支撑和固定耐火砖层，保证炉墙的稳定性。金属结构层炉墙结构炉底板：位于炉底最下层，承受整个焦炉的重量，需具备较高的强度和耐磨性。排渣系统：位于炉底，用于排放炼焦过程中产生的废渣。请注意，以上内容仅为示例性扩展，实际焦炉炉体结构可能因不同设计和用途而有所差异。要获得准确和详细的信息，请参考相关工程图纸、技术文档和专业教材。燃烧室底部：与炉底板相连，供燃料燃烧产生热量。炉底结构焦炉内部结构03燃烧器位于燃烧室顶部的燃烧器，将煤气和空气混合后点燃，产生高温烟气。炉墙燃烧室的两侧由耐火砖砌成的炉墙，用于隔绝燃烧室和焦炭室，承受高温烟气冲刷。拱顶燃烧室的顶部由耐火材料砌成的拱形结构，起到支撑和分散烟气压力的作用。燃烧室结构炉门位于焦炭室的前端，用于装煤和出焦的操作。上升管设在焦炭室顶部，用于导出炼焦过程中产生的荒煤气。炭化室墙焦炭室的四周由耐火砖砌成，用于将炼焦煤隔绝成独立的空间，承受高温和压力。焦炭室结构废气管道连接燃烧室和废气处理设备的管道，用于将燃烧产生的废气导入处理设备。热回收装置利用废气中的余热，预热空气或煤气，提高热能利用效率。环保设备对废气进行脱硫、脱硝、除尘等处理，确保废气排放符合环保要求。废气处理系统焦炉炉体材料及其性能04焦炉炉体中使用最多的耐火材料，具有高温稳定性、耐侵蚀性和良好的机械强度。根据使用部位不同，可分为硅砖、高铝砖、粘土砖等。耐火砖一种可塑性的耐火材料，适用于焦炉炉体中的浇注、振实等施工工艺。具有良好的流动性、硬化性和高温性能。耐火浇注料具有轻质、低热容、良好的隔热性能，用于焦炉炉体的内衬和隔热层，有效提高炉体保温效果。耐火纤维耐火材料在高温环境下具有优良的强度、蠕变抗力和抗氧化性能，用于制造焦炉炉体中的关键承重构件，如炉门框、炉底梁等。具有良好的高温强度、耐腐蚀性和抗氧化性，常用于焦炉炉体中的高温部件，如加热元件、燃烧器等。高温合金镍基合金高温钢123一种轻质、低导热率的保温材料，广泛应用于焦炉炉体的内衬和隔热层，有效降低热量损失，提高热效率。硅酸钙板由陶瓷纤维制成的柔性保温材料，具有优良的隔热性能和抗热震性，用于焦炉炉体的各部位保温。陶瓷纤维毯一种具有多孔结构的天然矿物保温材料，具有良好的隔热性能和较低的导热系数，用于焦炉炉体的外保温层。膨胀珍珠岩保温材料焦炉炉体结构维护与检修0503温度控制维护定期检查温度控制系统，确保温度探头的准确性和稳定性，保证炉内温度的稳定和均匀。01炉体表面维护定期检查焦炉炉体表面，清除表面积灰、杂物，确保炉体表面干净，防止杂质对炉体的侵蚀。02燃烧系统维护定期检查燃烧系统，清理燃烧器、喷嘴，调整燃气和空气比例，确保燃烧充分，减少污染。焦炉日常维护燃烧系统改造...
