基于multisim的声光控楼道灯照明电路的设计与仿真 计算机专业VIP免费

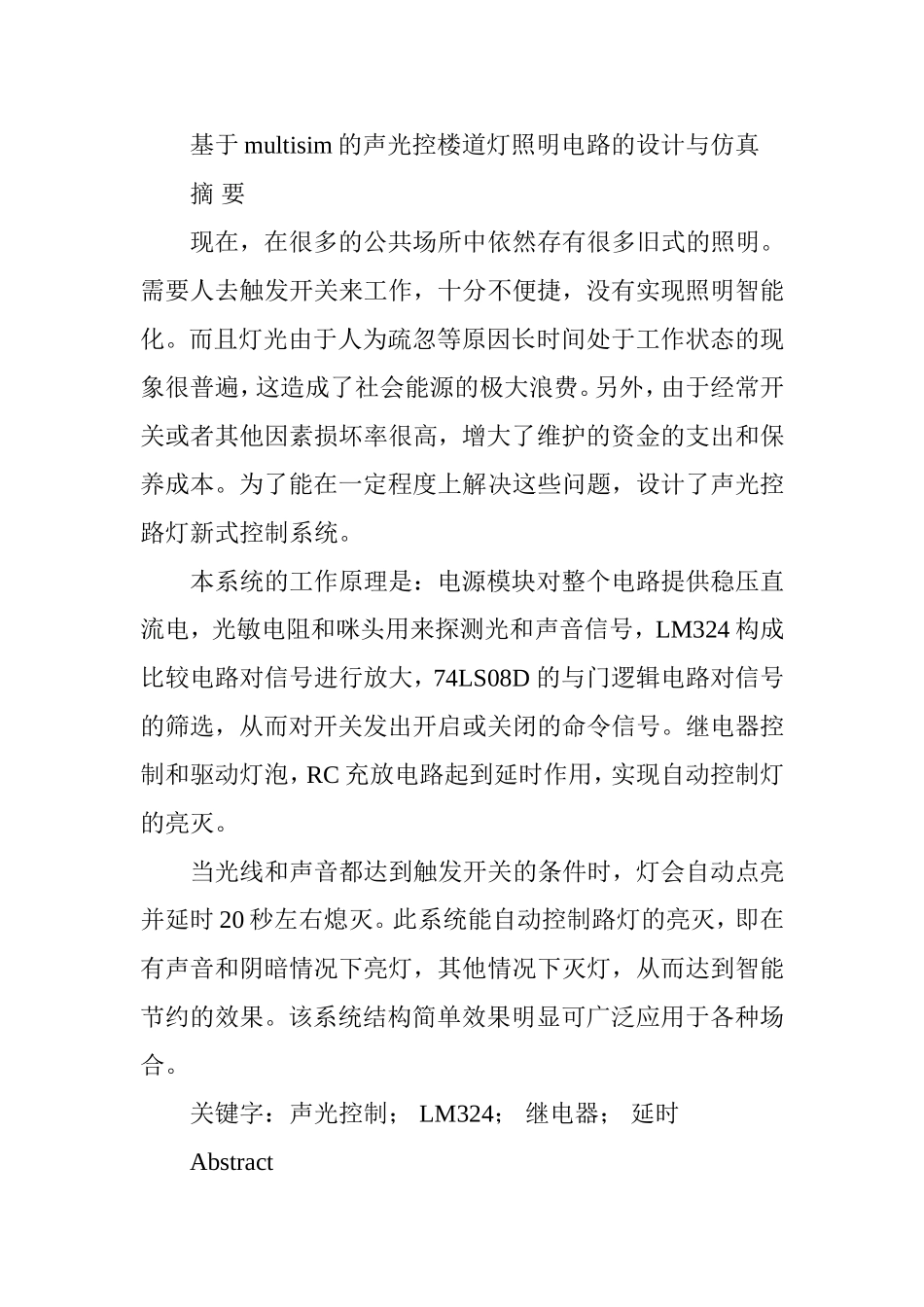

基于multisim的声光控楼道灯照明电路的设计与仿真  计算机专业_第1页
1/20
基于multisim的声光控楼道灯照明电路的设计与仿真  计算机专业_第2页
2/20

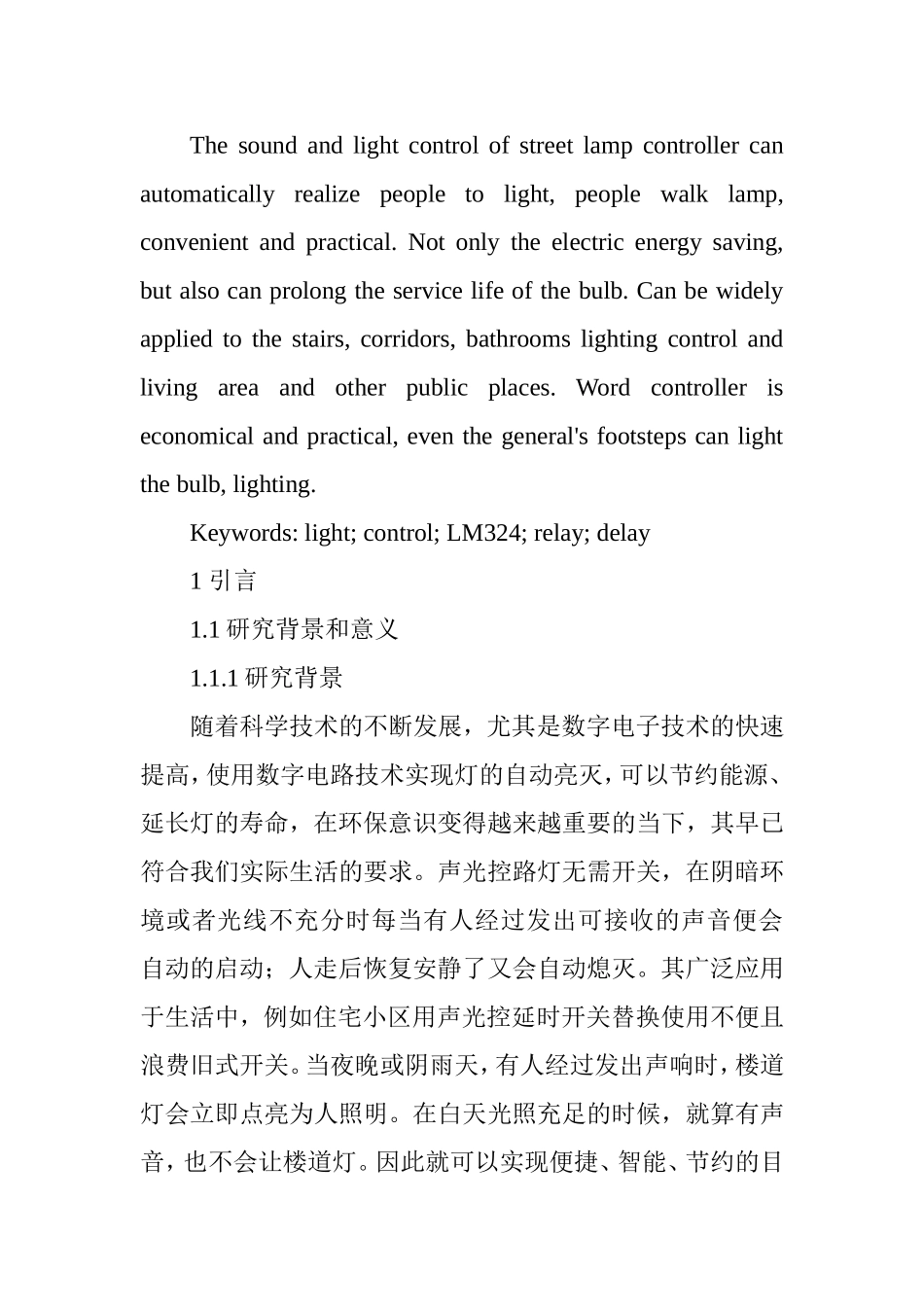

基于multisim的声光控楼道灯照明电路的设计与仿真  计算机专业_第3页
3/20
基于multisim的声光控楼道灯照明电路的设计与仿真摘要现在,在很多的公共场所中依然存有很多旧式的照明。需要人去触发开关来工作,十分不便捷,没有实现照明智能化。而且灯光由于人为疏忽等原因长时间处于工作状态的现象很普遍,这造成了社会能源的极大浪费。另外,由于经常开关或者其他因素损坏率很高,增大了维护的资金的支出和保养成本。为了能在一定程度上解决这些问题,设计了声光控路灯新式控制系统。本系统的工作原理是:电源模块对整个电路提供稳压直流电,光敏电阻和咪头用来探测光和声音信号,LM324构成比较电路对信号进行放大,74LS08D的与门逻辑电路对信号的筛选,从而对开关发出开启或关闭的命令信号。继电器控制和驱动灯泡,RC充放电路起到延时作用,实现自动控制灯的亮灭。当光线和声音都达到触发开关的条件时,灯会自动点亮并延时20秒左右熄灭。此系统能自动控制路灯的亮灭,即在有声音和阴暗情况下亮灯,其他情况下灭灯,从而达到智能节约的效果。该系统结构简单效果明显可广泛应用于各种场合。关键字:声光控制;LM324;继电器;延时AbstractNow,inpublicplacesandpubliccorridor,lightlongtimemeasuredbythephenomenonisverycommon,whichcausedagreatwasteofenergytothesociety.Ontheotherhand,duetofrequentswitchingorman-madefactors,thedamagetothewallswitchrateisveryhigh,increasingtheamountofrepair,wasteoffunds.Soundandlightcontrolofstreetlampisnottheproblem.Inviewofthepresentsocietymanyplacesusepilotlamplighting,cannotrealizeintelligentlightinglightingcausedahugewasteofenergy.HomemadeDCstabilizedvoltagepowersupplybyusingthissystem,accordingtothephotosensitiveresistorchangetodeterminethelightintensity,measuredvoicesignalbymicrophone,LM324forsignalamplificationandcomparisoncircuit.By74LS08Dandgate,screeningofsignal,whichsendsasignaltoopenorclosetotheswitchpart.Relaycontroldriverbulb,fordelaybytheRCcharginganddischargingcircuit.Totheoutsideworldthroughtheselectionofsignal,soundandlightcontrolofstreetlamprealizestheautomaticcontroloflight.Onlywhenthelightisdarkandsound,lightswillautomaticallylightup,anddelay20secondsout.Thissystemcancontrolthelampgoodlightout,withsoundandlightcircumstanceslights,Thesoundandlightcontrolofstreetlampcontrollercanautomaticallyrealizepeopletolight,peoplewalklamp,convenientandpractical.Notonlytheelectricenergysaving,butalsocanprolongtheservicelifeofthebulb.Canbewidelyappliedtothestairs,corridors,bathroomslightingcontrolandlivingareaandotherpublicplaces.Wordcontrolleriseconomicalandpractical,eventhegeneral'sfootstepscanlightthebulb,lighting.Keywords:light;control;LM324;relay;delay1引言1.1研究背景和意义1.1.1研究背景随着科学技术的不断发展,尤其是数字电子技术的快速提高,使用数字电路技术实现灯的自动亮灭,可以节约能源、延长灯的寿命,在环保意识变得越来越重要的当下,其早已符合我们实际生活的要求。声光控路灯无需开关,在阴暗环境或者光线不充分时每当有人经过发出可接收的声音便会自动的启动;人走后恢复安静了又会自动熄灭。其广泛应用于生活中,例如住宅小区用声光控延时开关替换使用不便且浪费旧式开关。当夜晚或阴雨天,有人经过发出声响时,楼道灯会立即点亮为人照明。在白天光照充足的时候,就算有声音,也不会让楼道灯。因此就可以实现便捷、智能、节约的目的。它具有外形美观、制作容易、工作可靠等优点,适合于作为各式各样的走廊、楼道、卫生间等日常公共场所的照明设备,给我们生活带来极大的便捷。1.1.2研究意义传统照明设备如白炽灯的能耗较高会加剧温室效应和资源浪费,它们被淘汰已成趋势。所以,环保型节能荧光灯必然是白炽灯有利的替代者。节能荧光灯与白炽灯相比,优势明显。但旧式照明系统具有非持续性限制了荧光灯的使用。现实情况是只有人经过时才需要光亮,若不断的开启关闭...
