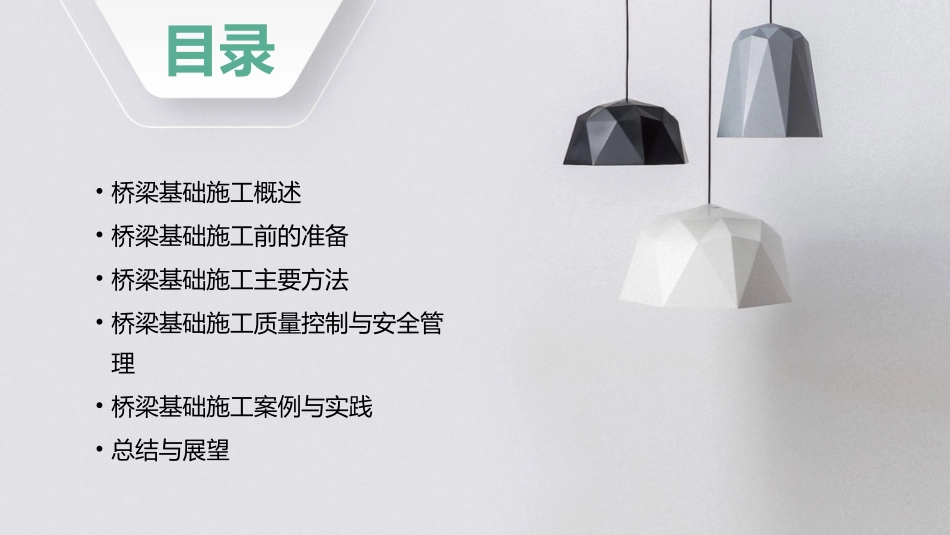

$number{01}桥梁基础施工详解课件目录•桥梁基础施工概述•桥梁基础施工前的准备•桥梁基础施工主要方法•桥梁基础施工质量控制与安全管理•桥梁基础施工案例与实践•总结与展望01桥梁基础施工概述桥梁基础施工是指桥梁建设中关于桥墩、桥台等基础结构的施工过程，其目的是确保桥梁在承受荷载时能保持稳定，不发生倾覆或滑动。定义桥梁基础施工是桥梁建设的基础和关键，一个优良的桥梁基础能够确保桥梁的安全、稳定和耐久性。不良的桥梁基础施工可能导致桥梁沉降、开裂甚至倒塌，严重威胁交通运输安全和人民生命财产安全。重要性桥梁基础施工的定义与重要性123桥梁基础施工的常见类型沉井基础适用于深水、覆盖层较厚的地区，通过在井内挖土，使井体逐渐下沉至设计标高，然后封底形成基础。扩大基础适用于土质较好、地下水位较低的地区，通过开挖基坑，浇筑钢筋混凝土形成基础。桩基础适用于土质松软、承载力较低的地区，通过打入或钻孔灌注桩身，利用桩周土和桩端的承载力支撑桥梁。03021.施工准备01桥梁基础施工的基本流程测量放线：根据设计图纸进行测量放线，确定桥墩、桥台的位置和标高。场地平整：对施工现场进行场地平整，确保施工机械和人员的顺利进出。基坑排水：设置排水设施，将基坑内的积水及时排出，确保基坑底部干燥。2.开挖基坑土方开挖：采用挖掘机等机械设备进行基坑开挖，注意保持基坑坡面的稳定。桥梁基础施工的基本流程3.基础浇筑模板支设：根据设计要求支设模板，确保模板的刚度、稳定性和准确性。钢筋绑扎：按照结构设计要求，进行钢筋的绑扎和焊接，确保钢筋骨架的牢固和稳定性。010203桥梁基础施工的基本流程桥梁基础施工的基本流程•混凝土浇筑：采用泵送混凝土等方式进行浇筑，确保混凝土的均匀性和密实性。在浇筑过程中，要注意控制混凝土的坍落度和水灰比，防止混凝土出现裂缝和蜂窝麻面等质量问题。4.养护与拆模混凝土养护：在混凝土浇筑完成后，要及时进行养护，保持混凝土表面的湿润，防止混凝土开裂。拆模：在混凝土强度达到设计要求后，可以进行模板拆除。拆模时要注意保护混凝土表面，避免损坏。桥梁基础施工的基本流程5.质量检验与验收质量检验：对施工过程中的关键环节进行质量检验，如钢筋绑扎、混凝土浇筑等，确保施工质量符合规范要求。验收：在完成施工和质量检验后，进行验收工作。验收合格后方可进行下一道工序的施工。桥梁基础施工的基本流程02桥梁基础施工前的准备勘察方法地形地貌勘察的重要性勘察内容地形地貌勘察采用现场踏勘、地形测量、地质钻探、水文观测等手段进行综合分析评估。地形地貌勘察是桥梁基础施工的首要任务，它能够为设计提供基础数据，确保桥梁的稳定性和安全性。包括地形高程、坡度、地貌类型、地质构造、水文地质条件等的详细调查和分析。根据桥梁设计要求，准备相应的水泥、砂、石、钢筋等建筑材料。材料种类确保施工材料符合国家标准和设计要求，具备相应的强度、耐久性等性能。材料质量要求制定合理的材料采购计划，确保施工期间材料的供应和储备充足。材料采购与储备施工材料准备设备检查与维护对施工设备进行全面检查，确保设备完好且具备正常工作能力。同时，制定设备维护计划，定期对施工设备进行维护保养。设备种类根据桥梁基础施工工艺要求，准备相应的挖掘机、装载机、起重机、压路机等施工设备。设备调配与布局根据施工现场条件和施工进度要求，合理调配和布局施工设备，提高设备利用率，确保施工的顺利进行。施工设备准备03桥梁基础施工主要方法定义01明挖基础施工是一种常用的桥梁基础施工方法，通常适用于浅层土质较好的地区。施工步骤02首先进行场地平整，然后开挖基坑，基坑的深度和面积根据设计要求确定。接着在基坑底部铺设垫层，并进行钢筋骨架的搭建。最后在钢筋骨架周围浇筑混凝土，形成桥梁基础。优缺点03明挖基础施工的优点是施工工艺相对简单、成本较低。缺点是施工周期长，受天气影响较大，且需要较大的施工场地。明挖基础施工桩基础施工是一种通过打入或钻入土层的桩来承载桥梁荷载的基础施工方法。定义首先进行桩位放样，确定桩的位置。然后采用打入或钻进的方法将桩安置到设计位置。...
