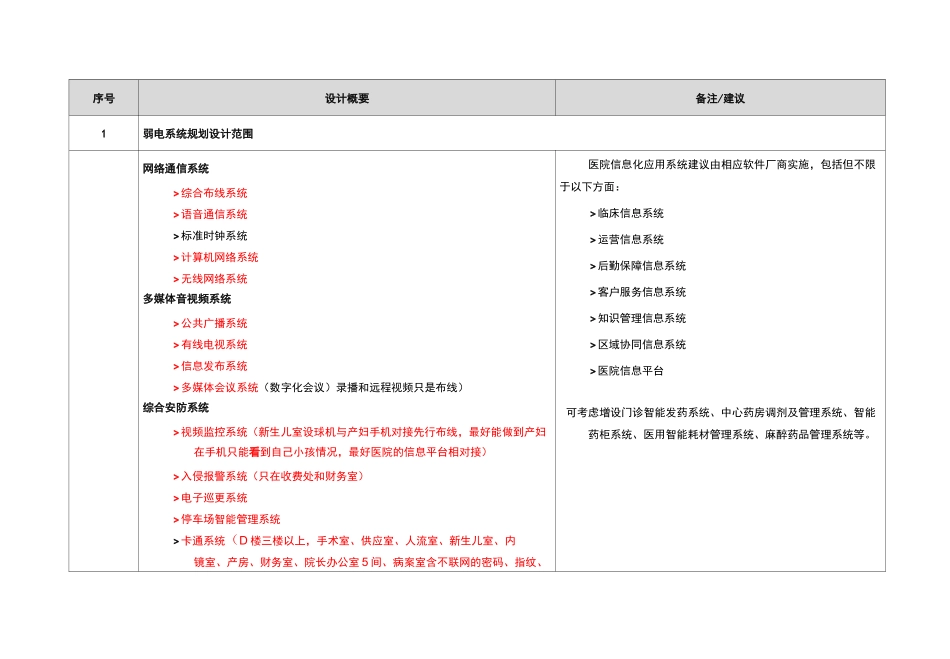

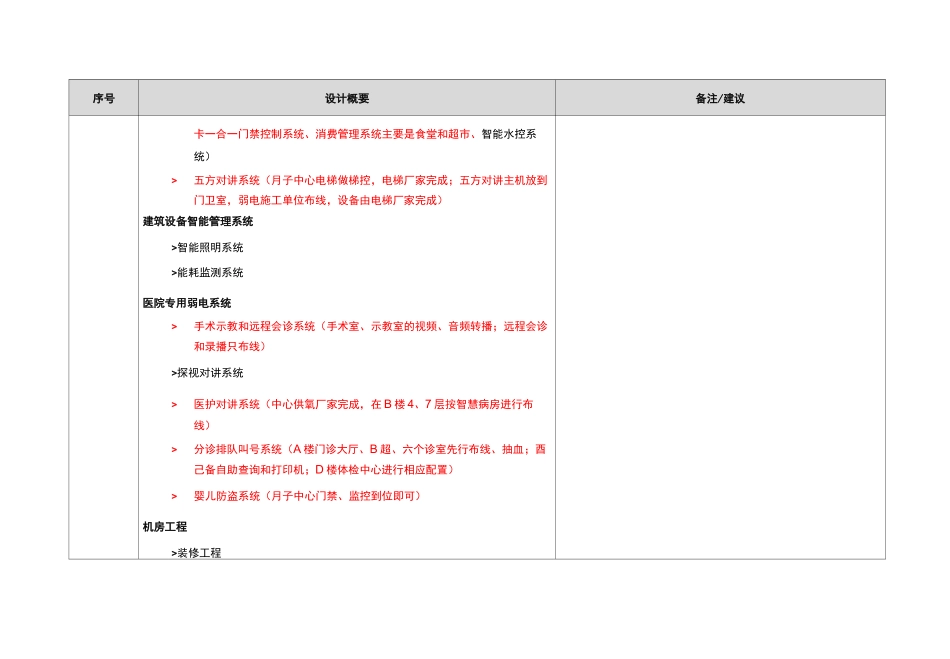

妇产医院弱电智能化项目规划方案2020年03月序号设计概要备注/建议1弱电系统规划设计范围网络通信系统＞综合布线系统＞语音通信系统＞标准时钟系统＞计算机网络系统＞无线网络系统多媒体音视频系统＞公共广播系统＞有线电视系统＞信息发布系统＞多媒体会议系统（数字化会议）录播和远程视频只是布线）综合安防系统＞视频监控系统（新生儿室设球机与产妇手机对接先行布线，最好能做到产妇在手机只能看到自己小孩情况，最好医院的信息平台相对接）＞入侵报警系统（只在收费处和财务室）＞电子巡更系统＞停车场智能管理系统＞卡通系统（D楼三楼以上，手术室、供应室、人流室、新生儿室、内镜室、产房、财务室、院长办公室5间、病案室含不联网的密码、指纹、医院信息化应用系统建议由相应软件厂商实施，包括但不限于以下方面：＞临床信息系统＞运营信息系统＞后勤保障信息系统＞客户服务信息系统＞知识管理信息系统＞区域协同信息系统＞医院信息平台可考虑增设门诊智能发药系统、中心药房调剂及管理系统、智能药柜系统、医用智能耗材管理系统、麻醉药品管理系统等。序号设计概要备注/建议卡一合一门禁控制系统、消费管理系统主要是食堂和超市、智能水控系统）>五方对讲系统（月子中心电梯做梯控，电梯厂家完成；五方对讲主机放到门卫室，弱电施工单位布线，设备由电梯厂家完成）建筑设备智能管理系统>智能照明系统>能耗监测系统医院专用弱电系统>手术示教和远程会诊系统（手术室、示教室的视频、音频转播；远程会诊和录播只布线）>探视对讲系统>医护对讲系统（中心供氧厂家完成，在B楼4、7层按智慧病房进行布线）>分诊排队叫号系统（A楼门诊大厅、B超、六个诊室先行布线、抽血；酉己备自助查询和打印机；D楼体检中心进行相应配置）>婴儿防盗系统（月子中心门禁、监控到位即可）机房工程>装修工程序号设计概要备注/建议>照明系统（格栅灯由装修公司负责）>机房空调与新风系统（由空调施工单位根据机房面积配备立式空调）>机房消防工程（消防施工单位完成）>机房防雷及接地>机房安防系统（加摄像机）>动力环境监控系统（没必要）>KVM管理系统（多电脑切换器没必要）>机房灾害防护（没必要）2网络通信系统规划设计说明2.1综合布线系统本项目作为一个公共建筑，人员相对比较密集，建议所有完整综合布线系统由6个系统组成，包括工作区系统、水平区系统、管理间系统、垂直干线系统、设备间系统及建筑群系统。弱电线缆采用低烟无卤阻燃型。建筑群子系统对带宽和延时要求高的地方可考虑增加光纤到桌面>内网：各建筑均米用2根12芯单模光缆汇聚至核心网络机房，2根光纤米用不同室外路由进行布线；（HTTD）信息点。>外网：各建筑均米用2根12芯单模光缆汇聚至核心网络机房，2根光从灾害防护角度出发，信息中心机房建议设置在二层及以纤米用不同室外路由进行布线；>设备网：各建筑均米用1根12芯单模光缆汇聚至核心网络机房。设备间子系统核心机房设置在B区一层信息机房内，外部线路由地下一层弱电进线间进入上。序号设计概要备注/建议大楼。设备间配线架主要米用144/288口机架式高密度光缆配线架。垂直干线子系统每个弱电间单体设置2根12芯室内单模光纤（1根外网、1根内网），运行万兆以太网。主干语音部分米用5类25/50对大对数电缆。管理间子系统米用六类智能电子数据配线架，以方便管理和维护数量众多的数据点。连接语音主干大对数米用110型配线架，主干数据光缆统一端接至24/48口LC高密度光纤配线架，电话线缆采用5类水平数据配线架。水平区子系统网络和语音水平线缆均采用六类非屏蔽UTP线缆，UTP线缆水平距离配线长度不超过90米。工作区子系统语音、数据信息点均采用六类RJ45标准插座，地插采用二位翻盖式（内置6类RJ45模块）。采用语音及数据点可互跳架构，从功能发展需求上满足日后信息点调整需求。布点原则>门/急诊大厅服务台：6个内网、1个外网、2个语音；>诊室：2个内网、1个语音；>超声等医技检查科室：根据设计需要预留；>门诊分诊台：2个内网、1个语音；语音，数据信息点原则上以墙面插座为主，尽量不采用地插。序号设计概要备注/建议>ICU:每床位5个内网，其中干区2个、湿区2个，另1个作...
