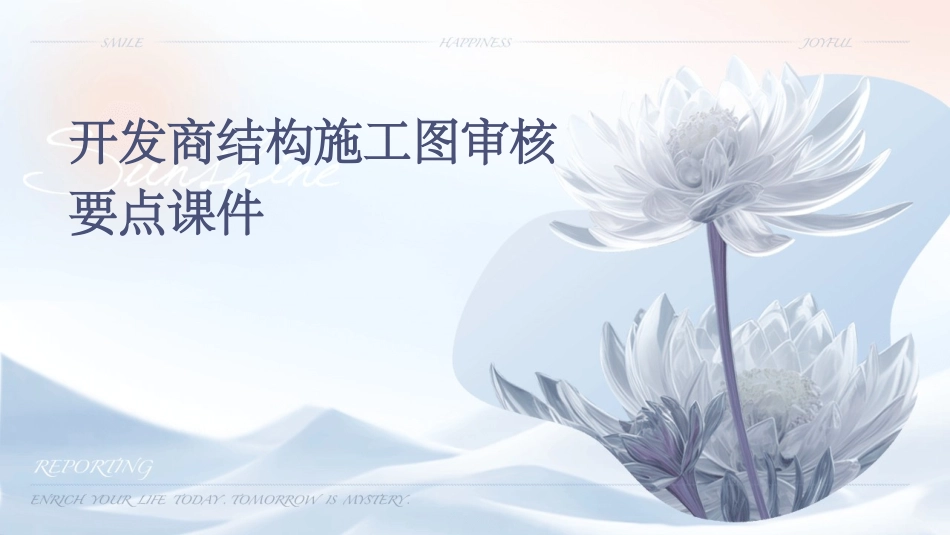

开发商结构施工图审核要点课件VIP免费

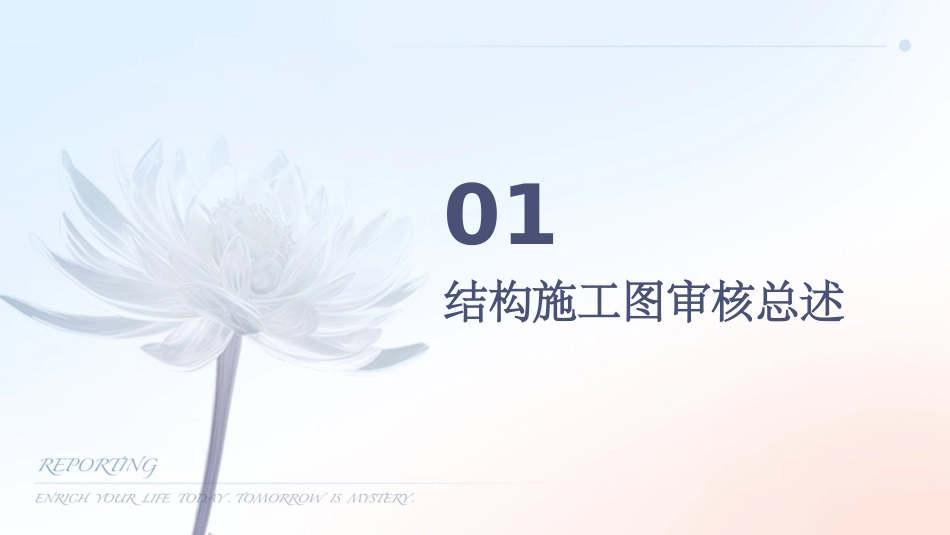

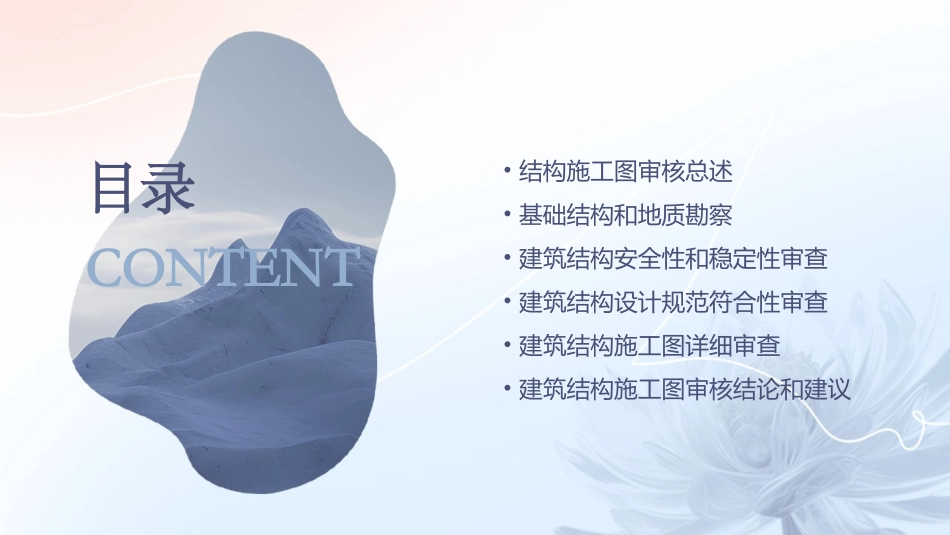

开发商结构施工图审核要点课件•结构施工图审核总述•基础结构和地质勘察•建筑结构安全性和稳定性审查•建筑结构设计规范符合性审查•建筑结构施工图详细审查•建筑结构施工图审核结论和建议目录CONTENT结构施工图审核总述01确保结构设计符合规范和安全要求及时发现和纠正结构设计中的问题和错误提高结构施工质量和效率降低后期修改和返工的风险及成本01020304审核的目的和意义审核的范围和内容结构设计的合理性和安全性结构材料和使用方法的合规性结构施工图的完整性结构荷载和支撑系统的稳定性结构施工的可操作性和可行性1.准备阶段收集相关资料，了解项目的基本情况和要求。对结构施工图进行全面、细致的审查，找出可能的问题和错误。针对初步审核中发现的问题和错误进行深入的分析和研究，提出修改意见和建议。将审核结果反馈给设计单位或相关人员，进行沟通和协商，达成共识。根据审核结果，出具审核报告，对审核中发现的问题提出处理意见和建议。2.初步审核阶段4.反馈和沟通阶段5.审核结论阶段3.详细审核阶段审核的流程和步骤基础结构和地质勘察02包括天然地基、桩基、地下连续墙等，每种类型都有其适用的范围和特点。常见基础类型需要考虑地基承载力、变形控制、稳定性等因素，以及结构安全性和经济性。设计要点基础类型和设计要点应包括地质条件、岩土性质、地质灾害等详细信息，以及勘探点位置和钻孔深度等。报告是否符合规范要求，数据是否可靠，对不良地质条件的评价是否准确等。地质勘察报告审核审核要点地质勘察报告内容结构设计要点需要考虑结构安全性、可靠性、耐久性等因素，以及结构体系、构件布置、荷载分析等。审查要点结构计算是否符合规范要求，结构体系是否合理，荷载分析是否准确等。基础结构设计审查建筑结构安全性和稳定性审查03结构安全性评估是施工图审核的重要环节，确保结构设计能够抵御各种可能的风载、地震等自然灾害，以及保证建筑物在规定的使用年限内安全可靠。评估方法通常采用概率论和数理统计方法，对结构进行详细的分析和计算，以确定结构设计是否满足规范要求和安全标准。结构安全性评估0102结构稳定性评估评估方法包括静力荷载稳定性分析和动力荷载稳定性分析，以及针对特殊结构的稳定性分析，如高层建筑、大跨度建筑等。结构稳定性是建筑物在受到外力作用时保持整体稳定不发生变形的能力，是建筑结构安全性的重要指标。地震是常见的自然灾害之一，对建筑物的抗震性能要求越来越高。结构抗震性能评估是施工图审核中不可忽视的环节。评估方法包括对建筑物的地震反应进行计算和分析，以及进行地震工程试验，如振动台试验、拟动力试验等，以检验建筑物的抗震性能是否达到规范要求和安全标准。结构抗震性能评估建筑结构设计规范符合性审查04结构设计规范包括国家标准、地方标准和行业标准等，其中国家标准是最基本和最广泛应用的规范。结构设计规范根据建筑类型、用途和规模等因素进行分类，针对不同类型和规模的建筑有不同的规定和要求。结构设计规范是建筑结构设计的法律性文件，其规定了结构设计的基本要求、设计准则和标准。结构设计规范标准构造要求构造要求是保证建筑结构安全性和稳定性的重要因素，应审查构造要求是否符合规范要求，是否考虑到建筑物的实际情况和使用环境。结构体系结构体系是建筑结构设计的核心，应审查结构体系是否符合规范要求，是否满足建筑物的使用功能和安全性。荷载取值荷载是建筑结构设计的关键因素之一，应审查荷载取值是否符合规范要求，是否考虑到建筑物的实际情况和使用环境。结构材料结构材料对建筑结构的安全性和耐久性有重要影响，应审查结构材料是否符合规范要求，是否考虑到建筑物的实际需求和使用条件。结构设计规范重点审查内容结构设计规范不符合实际情况，导致建筑结构存在安全隐患或无法满足使用需求。问题在进行结构设计时，应认真分析规范要求，结合实际情况进行设计，如果存在与规范不符的情况，应进行专项论证和设计。处理方法结构设计规范常见问题及处理方法建筑结构施工图详细审查05VS确保施工图纸的准确性和完整性，及时发现并解决潜在的设计问题，提高工程质量。内容对建筑结构施工图...
