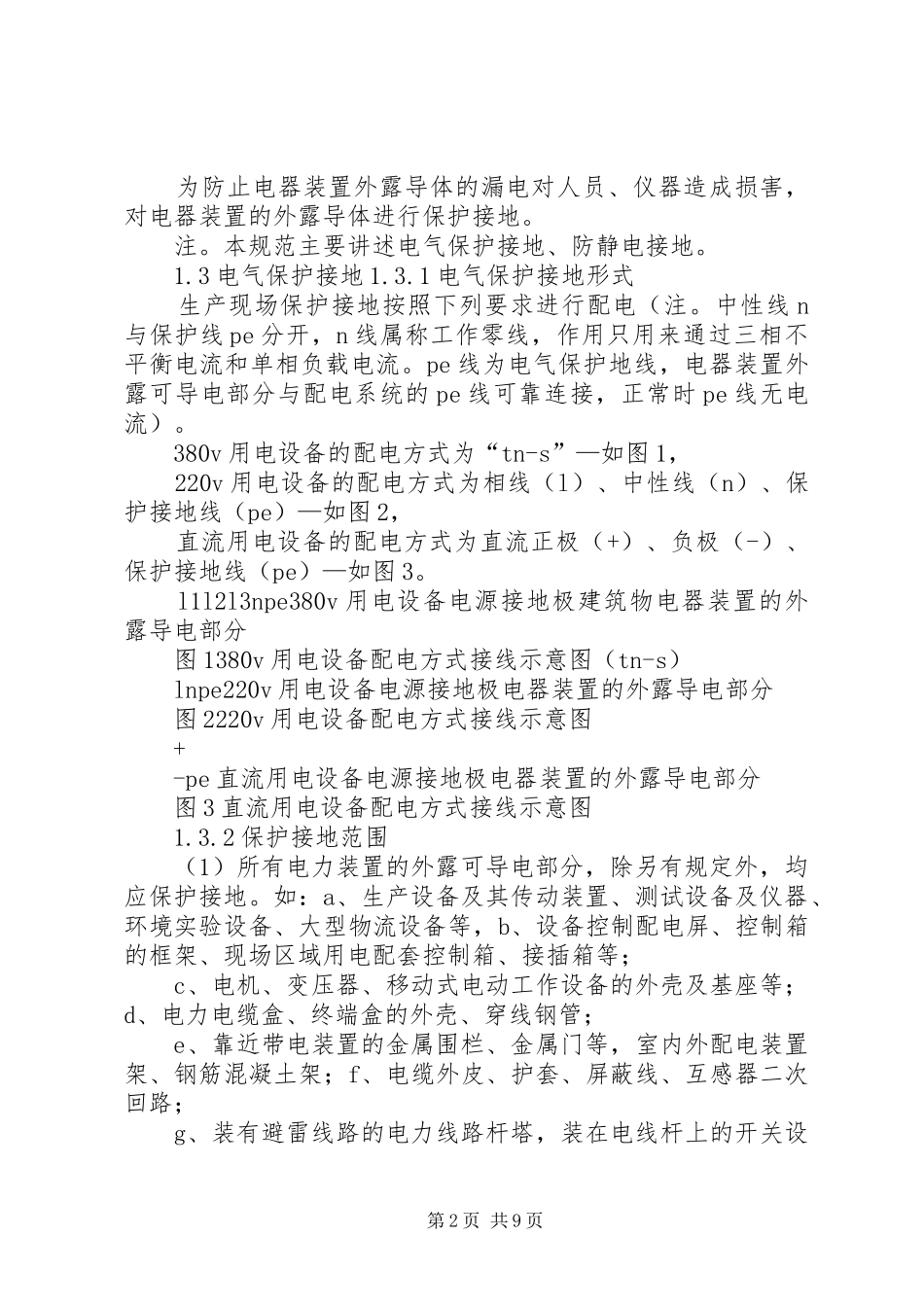

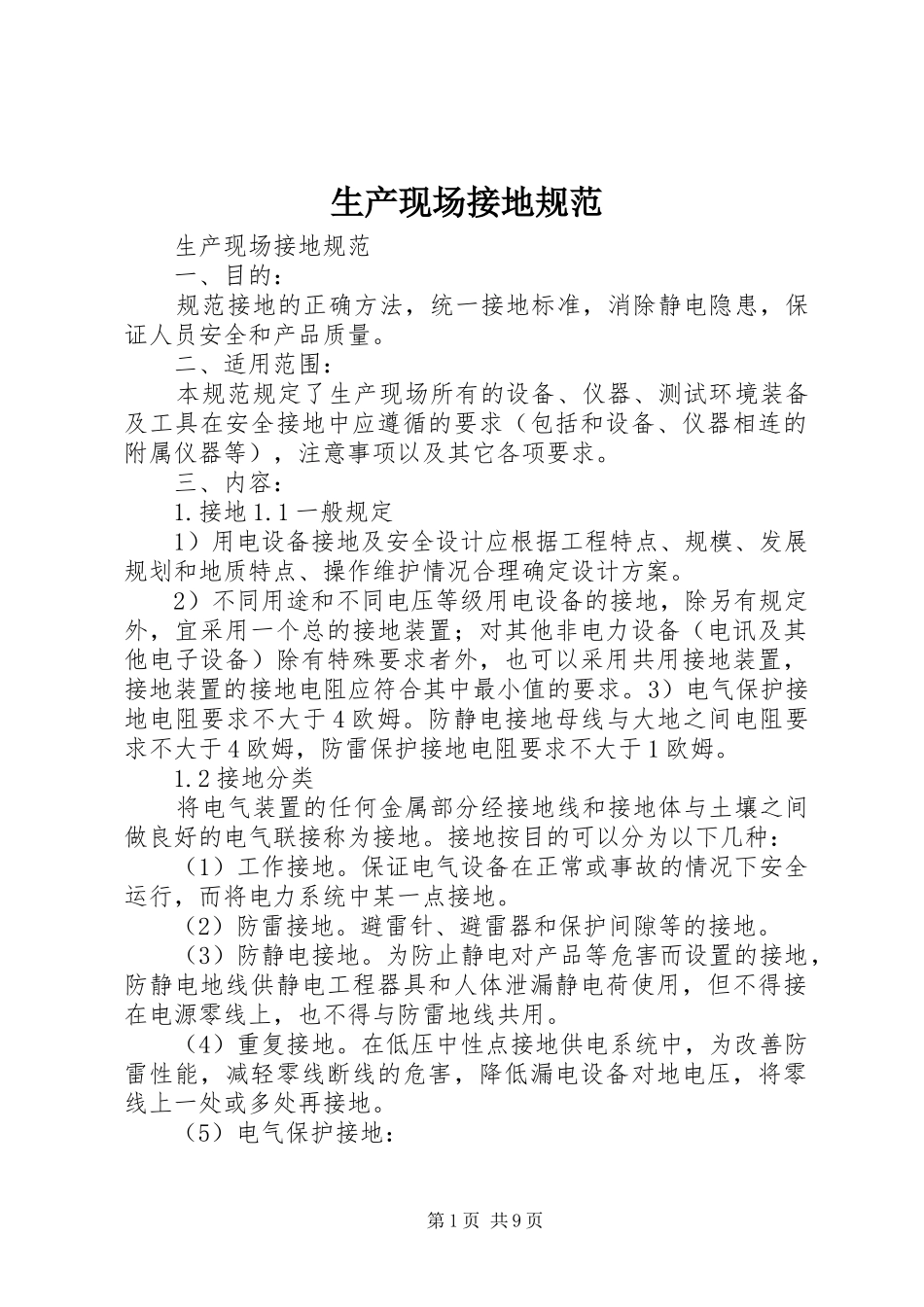

生产现场接地规范生产现场接地规范一、目的：规范接地的正确方法，统一接地标准，消除静电隐患，保证人员安全和产品质量。二、适用范围：本规范规定了生产现场所有的设备、仪器、测试环境装备及工具在安全接地中应遵循的要求（包括和设备、仪器相连的附属仪器等），注意事项以及其它各项要求。三、内容：1.接地1.1一般规定1）用电设备接地及安全设计应根据工程特点、规模、发展规划和地质特点、操作维护情况合理确定设计方案。2）不同用途和不同电压等级用电设备的接地，除另有规定外，宜采用一个总的接地装置；对其他非电力设备（电讯及其他电子设备）除有特殊要求者外，也可以采用共用接地装置，接地装置的接地电阻应符合其中最小值的要求。3）电气保护接地电阻要求不大于4欧姆。防静电接地母线与大地之间电阻要求不大于4欧姆，防雷保护接地电阻要求不大于1欧姆。1.2接地分类将电气装置的任何金属部分经接地线和接地体与土壤之间做良好的电气联接称为接地。接地按目的可以分为以下几种：（1）工作接地。保证电气设备在正常或事故的情况下安全运行，而将电力系统中某一点接地。（2）防雷接地。避雷针、避雷器和保护间隙等的接地。（3）防静电接地。为防止静电对产品等危害而设置的接地，防静电地线供静电工程器具和人体泄漏静电荷使用，但不得接在电源零线上，也不得与防雷地线共用。（4）重复接地。在低压中性点接地供电系统中，为改善防雷性能，减轻零线断线的危害，降低漏电设备对地电压，将零线上一处或多处再接地。（5）电气保护接地：第1页共9页为防止电器装置外露导体的漏电对人员、仪器造成损害，对电器装置的外露导体进行保护接地。注。本规范主要讲述电气保护接地、防静电接地。1.3电气保护接地1.3.1电气保护接地形式生产现场保护接地按照下列要求进行配电（注。中性线n与保护线pe分开，n线属称工作零线，作用只用来通过三相不平衡电流和单相负载电流。pe线为电气保护地线，电器装置外露可导电部分与配电系统的pe线可靠连接，正常时pe线无电流）。380v用电设备的配电方式为“tn-s”—如图1，220v用电设备的配电方式为相线（l）、中性线（n）、保护接地线（pe）—如图2，直流用电设备的配电方式为直流正极（+）、负极（-）、保护接地线（pe）—如图3。l1l2l3npe380v用电设备电源接地极建筑物电器装置的外露导电部分图1380v用电设备配电方式接线示意图（tn-s）lnpe220v用电设备电源接地极电器装置的外露导电部分图2220v用电设备配电方式接线示意图+-pe直流用电设备电源接地极电器装置的外露导电部分图3直流用电设备配电方式接线示意图1.3.2保护接地范围（1）所有电力装置的外露可导电部分，除另有规定外，均应保护接地。如：a、生产设备及其传动装置、测试设备及仪器、环境实验设备、大型物流设备等，b、设备控制配电屏、控制箱的框架、现场区域用电配套控制箱、接插箱等；c、电机、变压器、移动式电动工作设备的外壳及基座等；d、电力电缆盒、终端盒的外壳、穿线钢管；e、靠近带电装置的金属围栏、金属门等，室内外配电装置架、钢筋混凝土架；f、电缆外皮、护套、屏蔽线、互感器二次回路；g、装有避雷线路的电力线路杆塔，装在电线杆上的开关设第2页共9页备、电容设备；（2）对接地有特殊要求请参考相关的技术手册。1.3.3保护接地注意事项（1）保护接地线截面积选择必须有足够的导电能力、热稳定性。（2）保护接地线上不得安装熔断器和单独的断流开关。（3）电器装置外露导体与保护接地线进行可靠连接。1.3.4防静电接地1）优选方式（专用的防静电地）防静电工作台应建立公共接地点，公共接地点的接地方式优先选择公司专用的防静电接地，防静电工作台上所有的设备、仪器、工具及相关人员的防静电接地从公共接地点引入（如图4）。防静电专用地线防静电岗位工作台面备用（可选）防静电接地极公共接地点防静电工作区图4采用esd防静电接地示意图（1）防静电区域可以设置单点或多点的公共接地点，公共接地点之间为并联结构，本公司公共接地点接地导线采用蓝色，导线直径6mm2；（2）落地的专用设备、测试仪器在使用电气保护接地后没有必要进行防静电接地，电气保护地与设备、仪...
