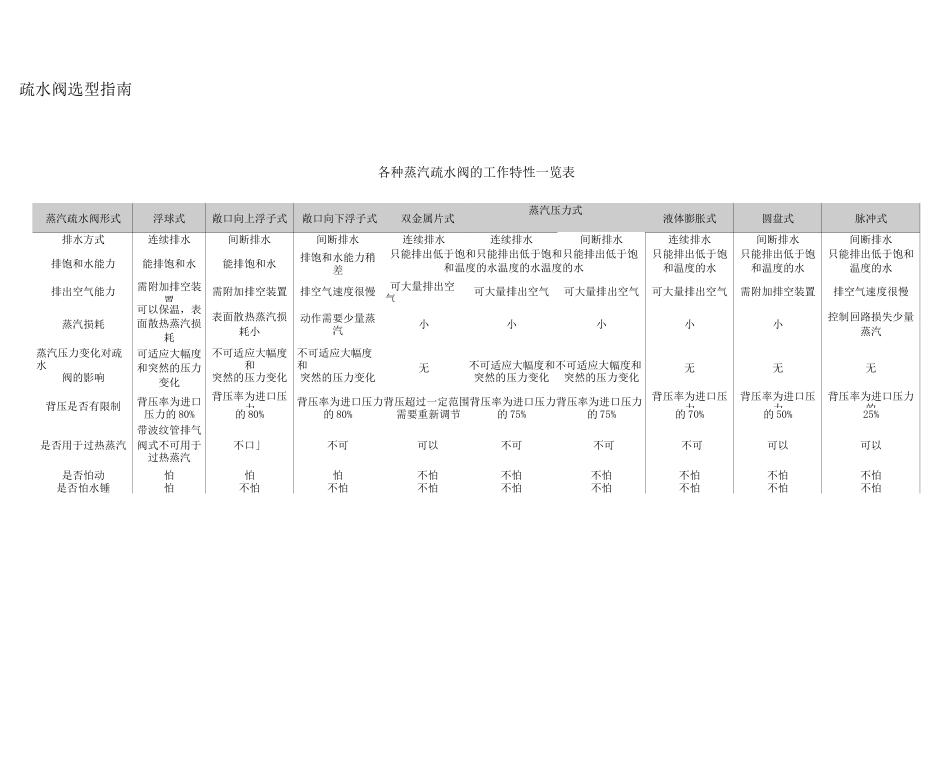

疏水阀选型指南各种蒸汽疏水阀的工作特性一览表蒸汽疏水阀形式浮球式敞口向上浮子式敞口向下浮子式双金属片式蒸汽压力式液体膨胀式圆盘式脉冲式排水方式连续排水间断排水间断排水连续排水连续排水间断排水连续排水间断排水间断排水排饱和水能力能排饱和水能排饱和水排饱和水能力稍差只能排出低于饱和只能排出低于饱和只能排出低于饱和温度的水温度的水温度的水只能排出低于饱和温度的水只能排出低于饱和温度的水只能排出低于饱和温度的水排出空气能力需附加排空装置需附加排空装置排空气速度很慢可大量排出空气可大量排出空气可大量排出空气可大量排出空气需附加排空装置排空气速度很慢蒸汽损耗可以保温，表面散热蒸汽损耗小表面散热蒸汽损耗小动作需要少量蒸汽小小小小小控制回路损失少量蒸汽蒸汽压力变化对疏水可适应大幅度和突然的压力变化不可适应大幅度和不可适应大幅度和无不可适应大幅度和不可适应大幅度和无无无阀的影响突然的压力变化突然的压力变化突然的压力变化突然的压力变化背压是否有限制背压率为进口背压率为进口压力背压率为进口压力背压超过一定范围背压率为进口压力背压率为进口压力背压率为进口压力背压率为进口压力背压率为进口压力的压力的80%带波纹管排气的80%的80%需要重新调节的75%的75%的70%的50%25%是否用于过热蒸汽阀式不可用于不口」不可可以不可不可不可可以可以过热蒸汽是否怕动怕怕怕不怕不怕不怕不怕不怕不怕是否怕水锤怕不怕不怕不怕不怕不怕不怕不怕不怕疏水阀结构形式与工作原理疏水阀结构形式与工作原理疏水阀在蒸汽加热系统中起到阻汽排水作用，选择合适的疏水阀，可使蒸汽加热设备达到最高工作效率。要想达到最理想的效果，就要对各种类型疏水阀的工作性能、特点进行全面的了解。疏水阀的品种很多,各有不同的性能。选用疏水阀时，首先应选其特性能满足蒸汽加热设备的最佳运行，然后才考虑其他客观条件，这样选择你所需要的疏水阀才是正确和有效的。疏水阀要能“识别”蒸汽和凝结水，才能起到阻汽排水作用。“识别”蒸汽和凝结水基于三个原理：密度差、温度差和相变。于是就根据三个原理制造出三种类型的疏水阀:分类为机械型、热静力型、热动力型。一.机械型疏水阀：机械型也称浮子型，是利用凝结水与蒸汽的密度差,通过凝结水液位变化，使浮子升降带动阀瓣开启或关闭，达到阻汽排水目的.机械型疏水阀的过冷度小，不受工作压力和温度变化的影响，有水即排，加热设备里不存水，能使加热设备达到最佳换热效率.最大背压率为80％，工作质量高，是生产工艺加热设备最理想的疏水阀。机械型疏水阀有自由浮球式、自由半浮球式、杠杆浮球式、倒吊桶式等:1。自由浮球式疏水阀:自由浮球式疏水阀的结构简单，内部只有一个活动部件精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长，“YQ牌”疏水阀内部带有Y系列自动排空气装置，非常灵敏，能自动排空气，工作质量高。设备刚启动工作时，管道内的空气经过Y系列自动排空气装置排出，低温凝结水进入疏水阀内，凝结水的液位上升，浮球上升，阀门开启，凝结水迅速排出，蒸汽很快进入设备，设备迅速升温，Y系列自动排空气装置的感温液体膨胀，自动排空气装置关闭。疏水阀开始正常工作，浮球随凝结水液位升降，阻汽排水.自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好•最小工作压力0。OIMpa,从O.OIMpa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为0°C,加热设备里不存水，能使加热设备达到最佳换热效率。背压率大于85%，是生产工艺加热设备最理想的疏水阀之一。2.自由半浮球式疏水阀：自由半浮球式疏水阀只有一个半浮球式的球桶为活动部件，开口朝下，球桶即是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏.背压率大于80%，能排饱和温度凝结水，最小过冷度为0C,加热设备里不存水，能使加热设备达到最佳换热效率。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低...
