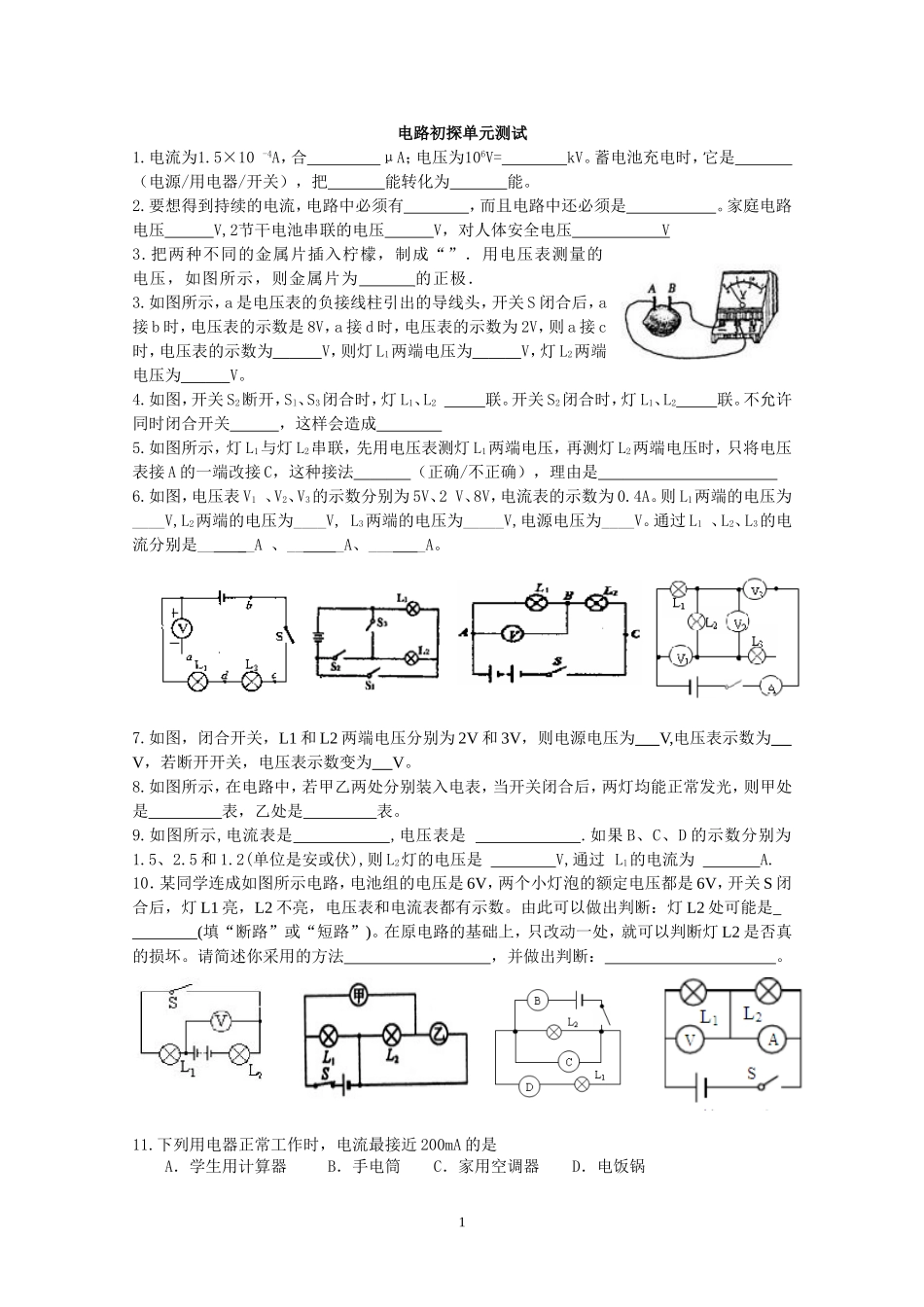

电路初探单元测试1.电流为1.5×10-4A，合μA；电压为106V=kV。蓄电池充电时，它是（电源/用电器/开关），把能转化为能。2.要想得到持续的电流，电路中必须有，而且电路中还必须是。家庭电路电压V,2节干电池串联的电压V，对人体安全电压V3.把两种不同的金属片插入柠檬，制成“”．用电压表测量的电压，如图所示，则金属片为的正极．3.如图所示，a是电压表的负接线柱引出的导线头，开关S闭合后，a接b时，电压表的示数是8V，a接d时，电压表的示数为2V，则a接c时，电压表的示数为V，则灯L1两端电压为V，灯L2两端电压为V。4.如图，开关S2断开，Sl、S3闭合时，灯L1、L2联。开关S2闭合时，灯L1、L2联。不允许同时闭合开关，这样会造成5.如图所示，灯L1与灯L2串联，先用电压表测灯L1两端电压，再测灯L2两端电压时，只将电压表接A的一端改接C，这种接法（正确/不正确），理由是6.如图，电压表V1、V2、V3的示数分别为5V、2V、8V，电流表的示数为0.4A。则L1两端的电压为____V,L2两端的电压为____V,L3两端的电压为_____V,电源电压为____V。通过L1、L2、L3的电流分别是____A、___A、____A。7.如图，闭合开关，L1和L2两端电压分别为2V和3V，则电源电压为V,电压表示数为V，若断开开关，电压表示数变为V。8.如图所示，在电路中，若甲乙两处分别装入电表，当开关闭合后，两灯均能正常发光，则甲处是表，乙处是表。9.如图所示,电流表是,电压表是.如果B、C、D的示数分别为1.5、2.5和1.2(单位是安或伏),则L2灯的电压是V,通过L1的电流为A.10．某同学连成如图所示电路，电池组的电压是6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数。由此可以做出判断：灯L2处可能是(填“断路”或“短路”)。在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏。请简述你采用的方法，并做出判断：。11.下列用电器正常工作时，电流最接近200mA的是A．学生用计算器B．手电筒C．家用空调器D．电饭锅112.为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在下图中正确的是13.如图中的四个电路中与右边实物图对应的是14.如图所示，当电键S1、S2均闭合时，A.L1、L2均发光B.电源短路，L1、L2均不发光C.L1发光，L2不发光D.L1不发光，L2发光。15.如图，闭合开关，两灯都不亮，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时A、电流表坏了或未接B、灯L2灯丝烧断或灯座未接通C、从a经灯L1到b的电路中有断路D、电流表和灯L1、L2都坏了16.示电路，以下说法正确的是A、只接通S1灯亮，电铃响B、只接通S2灯亮，电铃响C、只断开S3灯亮，电铃响D、只断开S1灯亮，电铃响17.电路中，电源电压不变，开关S闭合，灯L1、L2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A、灯L1短路B、灯L2短路C、灯L1断路D、灯L2断路18.所示电路中，开关S闭合后，电压表V1、V2的示数分别为2.6V和7V,则电灯L2的电压为A.7VB.2.6VC.4.4VD.9.6V19.机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开。图中符合要求的电路是20.如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则2A．灯L1的灯丝可能已烧断B．灯L1亮度可能不变C．灯L2可能断路D．灯L2可能短路21.右图是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出．某同学做了如下检测：（1）将5枚大头针分别插在图中a、b、c、d处，使之与电热丝接触；（2）将插头与3V电源相联，用电压表分别测得Uab=3V，Uac=3V，Uad=3V，Uae=0V，Ued=3V，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置．请回答：（1）这几枚大头针相当于；（2）用笔将（2）中的确定的断点区域的电热丝描出来（将虚线画成实线）．22.暗盒内有若干规格相同的小彩灯并联后接到暗盒外的电源上，为了判断小彩灯的数目，现提供一只与暗盒内彩灯规格相同的小彩灯、两只电流表和导线，设计电路完成任务．21.甲中的电路图，用笔画线代替导...
