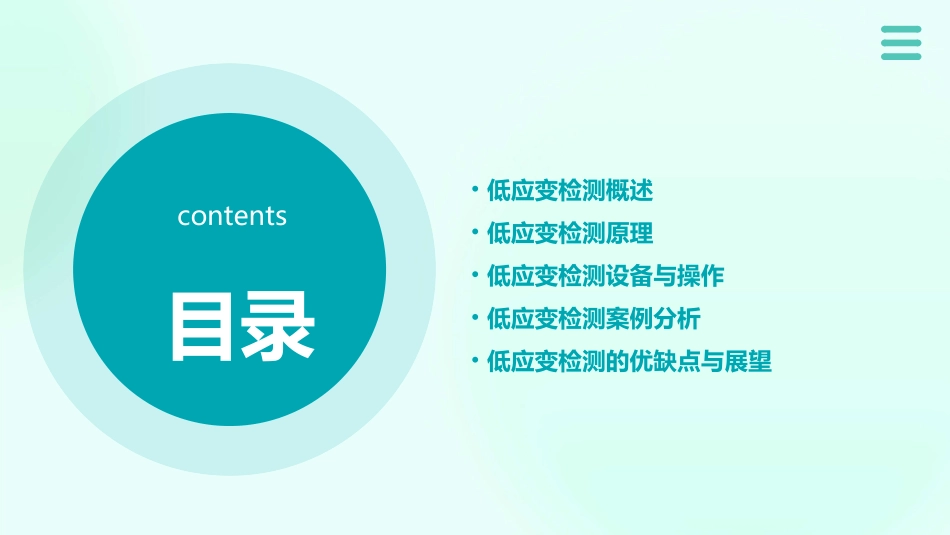

低应变检测原理课件目录contents•低应变检测概述•低应变检测原理•低应变检测设备与操作•低应变检测案例分析•低应变检测的优缺点与展望01低应变检测概述低应变检测的定义低应变检测是一种无损检测方法，通过在结构表面施加低能量的激振，并测量结构的响应，从而评估结构的完整性或损伤状态。低应变检测利用了结构对小振幅激振的响应特性，通过测量结构的振动信号，分析其频率、幅值和相位等信息，以推断结构的内部状态。低应变检测广泛应用于桥梁、建筑、石油化工、航空航天等领域的结构完整性检测。在桥梁检测中，低应变检测可用于评估桥梁的桩基、墩台等关键部位的损伤情况。在建筑领域，低应变检测可用于评估混凝土结构、钢结构等建筑物的损伤和承载能力。在石油化工领域，低应变检测可用于评估储罐、管道等设备的腐蚀和损伤情况。01020304低应变检测的应用范围0102低应变检测的重要性低应变检测对于保障结构安全、延长结构使用寿命具有重要意义，能够有效地预防结构事故的发生。低应变检测具有非破坏性、无损、高效等优点，能够快速准确地评估结构的完整性或损伤状态，为结构的维护和加固提供依据。02低应变检测原理波动理论是低应变检测的基础，它描述了波动在介质中的传播和相互作用。波动方程是描述波动在介质中传播的数学模型，通过求解波动方程可以获得波速、波长等参数。波动理论包括波动方程、波动传播速度和波动能量等概念，这些概念对于理解低应变检测原理至关重要。波动传播速度是介质特性的反映，不同介质中波的传播速度不同，因此可以通过测量波速来评估介质特性。波动理论应力波是指介质中由于外力作用而产生的应力扰动，这种扰动以波的形式在介质中传播。应力波的传播速度与介质的弹性常数有关，通过测量应力波的传播速度可以评估介质的弹性常数。在低应变检测中，通常采用脉冲激振器产生应力波，并通过接收器接收反射波和透射波。应力波传播反射是指部分波能量返回原介质的现象，透射是指部分波能量穿过界面进入另一介质的现象。反射和透射现象与介质的性质有关，通过分析反射和透射波可以获取介质内部结构和性质的信息。当应力波遇到介质分界面时，会发生反射和透射现象。反射和透射接收信号处理是低应变检测中的重要环节，它包括信号放大、滤波、数字化等步骤。通过信号处理可以提取出有用的信息，如波速、波形等，这些信息对于评估介质特性和结构完整性具有重要意义。接收信号处理03低应变检测设备与操作低应变检测通常使用加速度计或速度计作为传感器，用于测量结构振动的速度或加速度。传感器类型传感器布置传感器校准根据检测需求，传感器应布置在结构的适当位置，以便捕捉到结构振动的有效信号。在低应变检测前，需要对传感器进行校准，以确保测量结果的准确性。030201传感器信号采集器信号采集器功能信号采集器负责接收传感器传来的信号，并将其转换为可处理的数据。数据采集方式信号采集器通常采用连续采集或触发采集的方式，根据实际需求进行选择。数据采样频率采集的数据需要有一定的采样频率，以满足对结构振动频率的测量要求。数据处理软件负责对采集到的数据进行处理、分析和解释，以评估结构的健康状况。数据处理软件功能数据处理软件通常包括数据预处理、特征提取、模式识别等步骤，以提取出有用的信息。数据处理流程数据处理软件还应具备将结果可视化的功能，以便更好地理解和解释结果。结果可视化数据处理软件准备工作数据采集数据处理结果评估操作流程按照设定的采样频率和采集方式进行数据采集，确保能够捕捉到有效的结构振动信号。使用数据处理软件对采集到的数据进行处理和分析，提取出有用的信息。根据处理后的数据评估结构的健康状况，给出相应的结论和建议。在低应变检测前，需要做好准备工作，包括确定检测目标、选择合适的传感器和采集器、校准传感器等。04低应变检测案例分析VS通过低应变检测技术，对桩基的完整性进行评估，确保其满足设计要求和安全性能。详细描述低应变检测技术通过在桩基上施加轻微的冲击力，测量桩基的振动响应，从而判断桩基是否存在裂缝、空洞等缺陷。在某高层建筑项目中，采用低应变检测技术对桩基进行...
