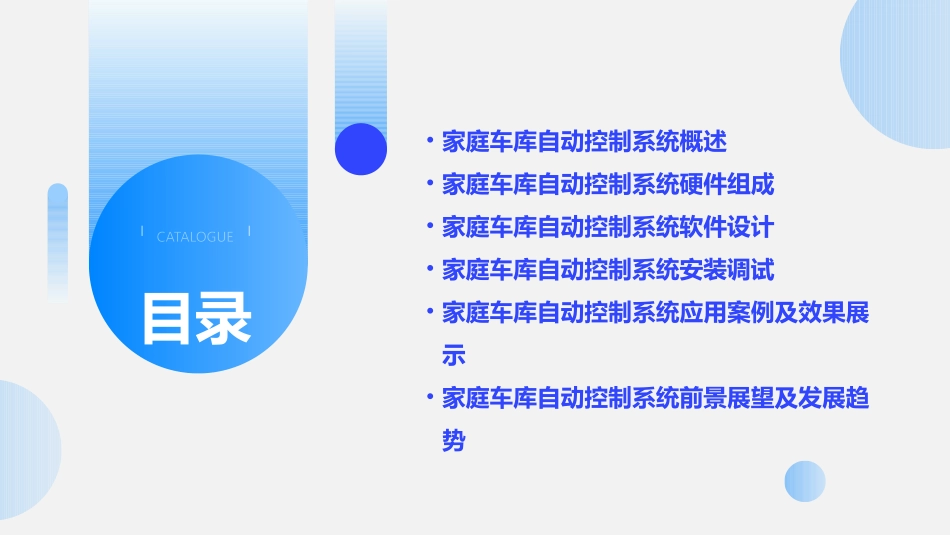

家庭车库自动控制系统课件CATALOGUE目录•家庭车库自动控制系统概述•家庭车库自动控制系统硬件组成•家庭车库自动控制系统软件设计•家庭车库自动控制系统安装调试•家庭车库自动控制系统应用案例及效果展示•家庭车库自动控制系统前景展望及发展趋势家庭车库自动控制系统概述01什么是家庭车库自动控制系统？家庭车库自动控制系统是一种利用传感器、控制器、执行器等设备，实现对车库环境的自动监控和管理，以达到安全、便捷、节能等目的的系统。它集成了自动化技术、智能传感器、控制理论等多学科知识，是现代智能家居系统的重要组成部分。包括温度传感器、湿度传感器、光照传感器、位移传感器等，用于实时监测车库环境参数。传感器部分包括PLC、单片机等控制器，用于接收传感器信号，根据预设的控制策略进行处理，并输出控制指令。控制器部分包括电动门、照明灯、通风机等设备，根据控制器的指令进行动作。执行器部分包括显示屏、键盘等设备，方便用户对系统进行设置和操作。人机界面部分家庭车库自动控制系统的组成家庭车库自动控制系统的功能实时监测车库内的温度、湿度、光照等参数，确保车库环境适宜。通过摄像头、红外传感器等设备，实现对车库的防盗监控、车辆进出监控等功能。通过自动门禁系统、自动照明系统等设备，方便用户进出车库，提高使用便捷性。通过对车库环境的自动调节，可以有效降低能源消耗，达到节能减排的目的。环境监控安全监控便捷性节能性家庭车库自动控制系统硬件组成02温度传感器湿度传感器光照传感器门窗传感器传感器01020304监测车库内温度，确保在合理范围内。检测车库内湿度，避免过湿导致车辆受潮。测量车库内光照强度，为车辆提供舒适的光环境。监控车库门窗状态，预防非法入侵。负责整个系统的运行，接收传感器信号并发送控制指令。主控制器当主控制器出现故障时，能够自动接管控制系统，保证系统的正常运行。备用控制器控制器通风设备根据温度传感器信号，控制通风设备的开启或关闭，调节车库内温度。除湿设备根据湿度传感器信号，控制除湿设备的开启或关闭，保持车库内湿度在适宜水平。照明设备根据光照传感器信号，控制照明设备的开启或关闭，为车辆提供舒适的光环境。门禁系统根据门窗传感器信号，控制门禁系统的开启或关闭，确保车库安全。执行器用于系统各部件之间的通讯，将传感器信号传输至控制器，并将控制指令发送至执行器。将车库自动控制系统的数据上传至云端服务器，实现远程监控和管理。通讯设备互联网通讯模块无线通讯模块家庭车库自动控制系统软件设计03设计直观、易用的界面，包括车库状态显示、控制指令输入等功能。界面设计逻辑设计调试与测试编写逻辑代码，实现车库升降、照明、防盗等功能的控制。在上位机软件完成后，进行全面测试，确保软件的稳定性和可靠性。030201上位机软件设计控制器选择选择适合的微控制器，如Arduino、RaspberryPi等。指令执行根据上位机发送的指令，控制车库升降、照明等设备的运行。传感器接入将传感器接入控制器，实现车库状态监测。下位机软件设计选择适合的通讯方式，如蓝牙、Wi-Fi、Zigbee等。通讯方式选择定义通讯协议的格式，包括起始符、结束符、校验方式等。协议格式定义定义上位机和下位机通讯的指令集，包括指令码、参数等。指令集定义通讯协议设计家庭车库自动控制系统安装调试04安装步骤1.确定车库的尺寸和类型，选择合适的自动控制系统。2.根据产品说明书，准备好所需的工具和材料。安装步骤及注意事项3.按照制造商的指示，安装传感器、执行器、控制器等设备。4.将设备连接起来，确保线路正确连接。5.安装完成后，进行初步检查，确保设备正常工作。安装步骤及注意事项安装步骤及注意事项01注意事项021.在安装前，确保已经阅读并理解了制造商提供的所有说明书和指南。2.在安装过程中，要注意安全，避免受伤或损坏设备。033.在连接线路时，要确保电源已经关闭，并使用适当的工具和材料。4.在安装完成后，要进行初步检查，确保设备正常工作。安装步骤及注意事项调试步骤1.根据制造商的指示，设置自动控制系统的参数。2.测试系统的各项功能，如开启/关闭车库门、照明等。调试步骤及注...
