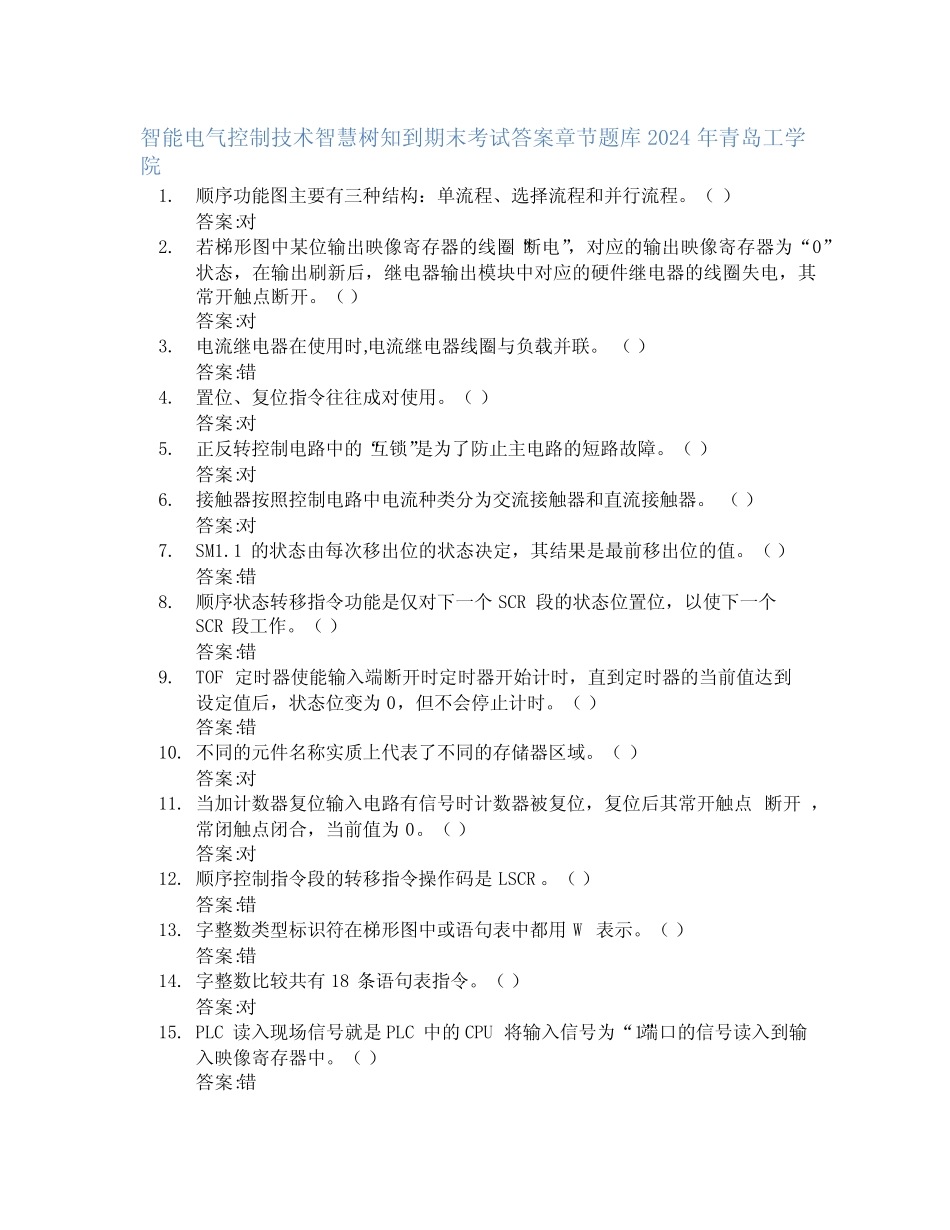

智能电气控制技术智慧树知到期末考试答案章节题库2024年青岛工学院1.顺序功能图主要有三种结构：单流程、选择流程和并行流程。（）答案:对2.若梯形图中某位输出映像寄存器的线圈“断电”，对应的输出映像寄存器为“0”状态，在输出刷新后，继电器输出模块中对应的硬件继电器的线圈失电，其常开触点断开。（）答案:对3.电流继电器在使用时,电流继电器线圈与负载并联。（）答案:错4.置位、复位指令往往成对使用。（）答案:对5.正反转控制电路中的“互锁”是为了防止主电路的短路故障。（）答案:对6.接触器按照控制电路中电流种类分为交流接触器和直流接触器。（）答案:对7.SM1.1的状态由每次移出位的状态决定，其结果是最前移出位的值。（）答案:错8.顺序状态转移指令功能是仅对下一个SCR段的状态位置位，以使下一个SCR段工作。（）答案:错9.TOF定时器使能输入端断开时定时器开始计时，直到定时器的当前值达到设定值后，状态位变为0，但不会停止计时。（）答案:错10.不同的元件名称实质上代表了不同的存储器区域。（）答案:对11.当加计数器复位输入电路有信号时计数器被复位，复位后其常开触点断开，常闭触点闭合，当前值为0。（）答案:对12.顺序控制指令段的转移指令操作码是LSCR。（）答案:错13.字整数类型标识符在梯形图中或语句表中都用W表示。（）答案:错14.字整数比较共有18条语句表指令。（）答案:对15.PLC读入现场信号就是PLC中的CPU将输入信号为“1”端口的信号读入到输入映像寄存器中。（）答案:错16.PLC的工作过程分自诊断、处理通信、输入采样、执行用户程序、输出刷新五个阶段。（）答案:对17.线圈和功能指令不能直接接在左母线上，且它们的右边也不能再有触点。（）答案:错18.连续N个字节传送可以使用字节块传送指令，其格式为“BMBIN，OUT，N”。（）答案:对19.梯形图的设计方法有多种。其中顺序控制设计法是：首先根据系统的工艺过程，画出顺序功能图，然后根据顺序功能图设计出梯形图。（）答案:对20.SCR段中的状态位可以用S元件的某位或V元件的某位。（）答案:错21.图形垂直处置时,在垂直左侧的触点为常开触点,图形水平放置时,在水平线下方的触点为常闭触点。（）答案:错22.顺序控制指令有LSCR、JMP和SCRE。（）答案:错23.PLC对用户程序的执行采用循环扫描的工作方式。（）答案:对24.在顺序流程图中转移条件的表示方法是在各状态之间的线段上画一短横线，旁边标注条件。（）答案:对25.高档PLC机具有更强的通信联网功能，可用于大规模过程控制或构成分布式网络控制系统，实现工厂自动化。（）答案:对26.使用高速计数器HSC2的模式5进行计数，需要接受四个输入信号。（）答案:对27.电动机连续运转控制与点动控制电路的区别在于“自锁”环节。（）答案:对28.西门子S7-200系列、三菱FX系列均属于小型PLC。（）答案:对29.当置位、复位指令同时有效时,写在后面的指令具有优先权。（）答案:对30.以下哪个为入栈指令（）。（）答案:LPP31.欠电流继电器可用于以下哪种保护:（）答案:失磁32.（）是前沿触发的语句表符号。（）答案:EU33.顺序控制指令段的结束指令操作码是（）。（）答案:SCRE34.下列指令中,当前值既可以增加又可以减少的是（）。答案:CTUD35.甲乙两个接触器,若要求甲工作后才允许乙接触器工作,则应:（）答案:在乙接触器的线圈电路中串入甲接触器的动合触点。36.在延时精度要求不高,电源电压波动较大的场合,应选用:（）答案:空气阻尼式时间继电器37.答案:I0.0有信号时将VB20开始的100个字节型数据送到VB200开始的存储区38.行程开关是一种将转换为电信号的自动控制电器。（）答案:机械信号39.在加计数器的设置输入S端的（），将PV端指定的预置值送入计数器值。（）答案:上升沿40.在数控机床系统中,需要用稳压电源给驱动器、控制单元等提供电源。（）答案:DC24V41.字减1指令的操作码是（）。答案:DECW42.置位指令可将除（）之外的线圈置位。（）答案:I43.自动往返控制线路属于线路。（）答案:正反转控制44.时间继电器的结构组成中不含:（）答案:电流线圈45.交流接触器的主触头产生的电弧是:（）答案:交流或直流电弧46.答案:CV<447.下列哪项属于字寻址（）。答案:V...
