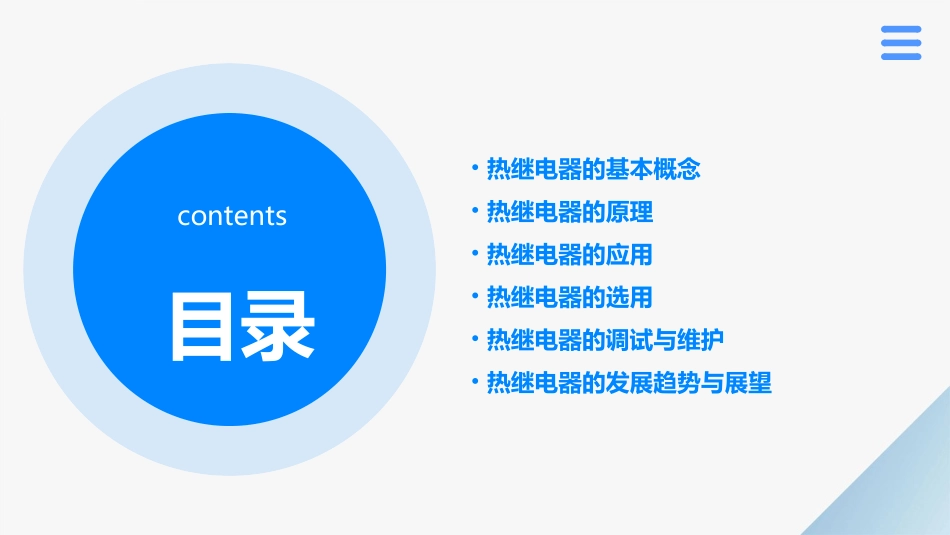

热继电器感念原来及应用讲述资料课件目录contents•热继电器的基本概念•热继电器的原理•热继电器的应用•热继电器的选用•热继电器的调试与维护•热继电器的发展趋势与展望热继电器的基本概念01•热继电器是一种用于电气保护的设备，它利用热效应原理，当电路中的电气设备或线路发生过载或短路故障时，热继电器能够通过切断电路来保护电气设备免受进一步的损坏。热继电器的定义•热继电器主要由热元件、双金属片和触点组成。热元件是由电阻率较高的电阻丝制成的，当电流通过热元件时，电阻丝会产生热量，使双金属片发生弯曲。双金属片是由两种不同材质的金属片叠加在一起制成的，由于两种金属片的热膨胀系数不同，当双金属片受热时，会发生弯曲。触点是用来连接或切断电路的，当双金属片弯曲到一定程度时，触点会断开，切断电路。热继电器的结构•热继电器可以根据使用场合、安装方式、结构形式等进行分类。按照使用场合，热继电器可以分为电动机保护用热继电器、配电保护用热继电器和家电保护用热继电器等。按照安装方式，热继电器可以分为固定式热继电器和抽屉式热继电器。按照结构形式，热继电器可以分为普通型热继电器和带附件的热继电器，带附件的热继电器又包括带过电流保护装置、带过电流和欠电压保护装置、带手动复位装置、带自动复位装置等。热继电器的分类热继电器的原理02热继电器是一种利用电流的热效应原理来切断电路的保护电器。当电路中发生过载或短路时，电流增大，热继电器能够迅速动作，切断电路，保护电路和设备的安全。热继电器的主要结构包括发热元件、双金属片和触点等部分。发热元件是直接通电的部件，双金属片是由两种热膨胀系数不同的金属片叠加而成，触点则是用来连接或切断电路的。热继电器的动作原理双金属片是热继电器中的关键部件，它是由两种热膨胀系数不同的金属片叠加而成。当电流通过发热元件时，发热元件会产生热量，导致双金属片发生弯曲。当双金属片的弯曲达到一定限度时，它会使触点断开，从而切断电路。这种利用双金属片的弯曲来断开电路的方式具有快速、可靠、安全等优点。热继电器的双金属片原理由于环境温度的变化，热继电器的动作值可能会受到影响。为了确保热继电器的动作值稳定可靠，需要对热继电器进行温度补偿。温度补偿原理是通过在双金属片上增加补偿合金来完成的。当温度变化时，补偿合金会产生相反的弯曲，抵消双金属片由于温度变化而产生的弯曲，从而保持触点的稳定接触状态。热继电器的温度补偿原理热继电器的应用03过载保护：当电动机过载时，热继电器可以通过延时动作，切断电源，从而保护电动机不受损坏。断相保护：当电动机的电源出现断相时，热继电器也可以通过延时动作，切断电源，从而保护电动机不受损坏。热继电器在电动机保护中的应用主要有两种方式：过载保护和断相保护。在电动机保护中的应用热继电器在电炉控制系统中也有广泛的应用。例如，在工业电炉的控制系统中，热继电器可以用于控制加热元件的功率输出，以防止加热元件过热或损坏。同时，热继电器也可以用于控制风扇的运转，以保持电炉内部的温度和湿度在合适的范围内。在电炉控制系统中的应用除了在电动机保护和电炉控制系统中的应用外，热继电器在电力系统中还有其他方面的应用。例如，在变压器的控制系统中，热继电器可以用于控制变压器的输出功率，以防止变压器过热或损坏。同时，热继电器也可以用于控制电力线路的开关，以保护电力线路不受损坏。在电力系统中其他方面的应用热继电器的选用04确定保护特性根据电动机的额定电流、启动电流和使用环境等因素，确定所需保护特性，如反时限、定时限或瞬时动作等。选择动作时间根据电动机的启动时间和运行时间，选择合适的热继电器动作时间，以确保在出现故障时能够及时切断电源，保护电动机。根据长期运行条件选择类型根据电动机长期运行条件（如温度、湿度、负载等）选择合适的热继电器类型。热继电器的选用原则01根据使用场合的不同，选择适合的热继电器型号，如普通型、密封型、防爆型等。根据使用场合选择02根据电动机的类型和额定功率选择合适的热继电器型号。根据电动机类型选择03根据控制要求选择...
