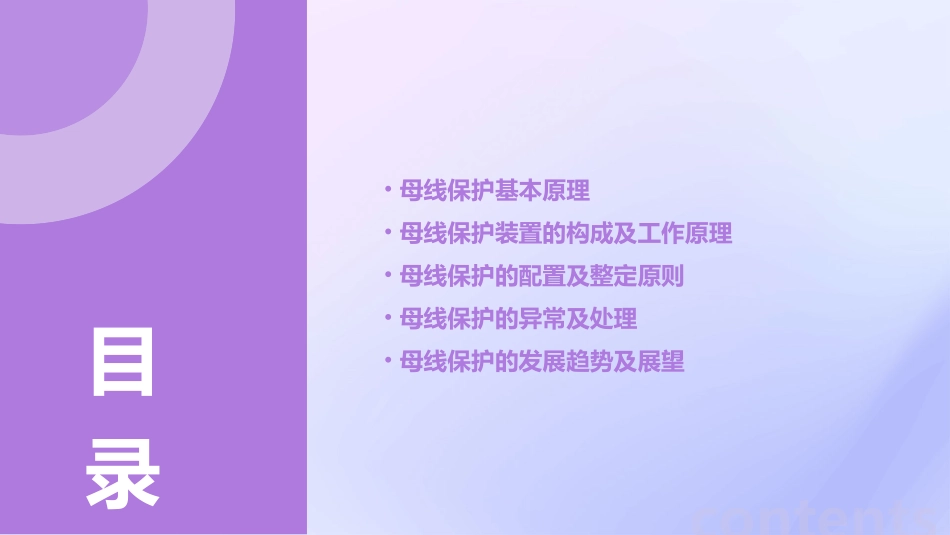

母线保护原理课件•母线保护基本原理•母线保护装置的构成及工作原理•母线保护的配置及整定原则•母线保护的异常及处理•母线保护的发展趋势及展望contents目录01母线保护基本原理母线是电力系统中的重要组成部分，保护母线的稳定运行对于保障电力系统的可靠性具有至关重要的作用。确保电力系统的稳定运行母线故障会导致电力系统中的其他设备故障，进而影响整个系统的运行。通过母线保护，可以迅速切除故障母线，防止故障扩大。防止故障扩大母线保护可以大大提高电力系统的可靠性，减少因母线故障造成的停电和设备损坏，提高电力企业的经济效益和社会效益。提高电力系统可靠性母线保护的重要性基于电压互感器的保护原理利用电压互感器监测母线电压的变化，当发生故障时，电压互感器能够迅速感知并发出保护动作指令。基于阻抗元件的保护原理利用阻抗元件判断母线电压和电流的关系，当发生故障时，阻抗元件能够迅速感知并发出保护动作指令。基于电流互感器的保护原理通过电流互感器监测母线电流的变化，当发生故障时，电流互感器能够迅速感知并发出保护动作指令。母线保护的基本原理母线保护必须具有快速性，以便在母线发生故障时能够迅速切除故障，防止故障扩大。快速性母线保护必须具有选择性，即只切除故障母线，而不能影响其他正常运行设备的正常运行。选择性母线保护必须具有灵敏性，即对母线故障能够做出准确的感知和判断。灵敏性母线保护必须具有可靠性，即能够长期稳定运行，不发生误动或拒动等现象。可靠性母线保护的特点02母线保护装置的构成及工作原理启动元件方向元件选择元件延时元件母线保护装置的构成01020304监测母线电流的变化，当发生故障时，启动元件会动作，输出启动信号。确定故障电流的方向，以便确定故障发生在哪一条母线上。根据启动信号和方向元件的输出，选择相应的断路器跳闸。确保在故障发生后，母线保护装置能够可靠地启动并切除故障。当母线发生短路故障时，电流会发生变化，启动元件会检测到这种变化并输出启动信号。方向元件会根据电流的方向判断出故障所在的母线。选择元件根据启动信号和方向元件的输出，选择对应的断路器跳闸。延时元件确保在故障发生后，母线保护装置能够可靠地启动并切除故障。01020304母线保护装置的工作原理监测母线电流的变化，当发生故障时，启动元件会动作，输出启动信号。启动元件确定故障电流的方向，以便确定故障发生在哪一条母线上。方向元件根据启动信号和方向元件的输出，选择相应的断路器跳闸。选择元件确保在故障发生后，母线保护装置能够可靠地启动并切除故障。延时元件母线保护装置的元件及功能03母线保护的配置及整定原则断路器保护断路器保护是母线保护的又一重要环节。当母线发生短路故障时，断路器会自动跳闸以切断故障电流，防止事故扩大。差动保护差动保护是母线保护的核心，根据电流量的大小变化来判断故障是否存在。通常配置双重化差动保护，以避免因设备故障导致保护失效。过负荷保护母线过负荷时，配置过负荷保护可防止因过载导致的设备损坏。根据实际情况，可配置电流过大、电压过低等不同类型的过负荷保护。母线保护的配置差动保护01差动保护的整定值应考虑设备的最大承载电流和最小运行电流，以及外部故障时的穿越电流。整定值需躲过励磁涌流和外部短路时的最大不平衡电流。断路器保护02断路器保护的整定值根据设备承载能力和实际运行情况确定。在满足设备运行要求的前提下，应尽量提高断路器的开断能力。过负荷保护03过负荷保护的整定值根据设备正常负荷和最大负荷确定。在设备正常运行时，过负荷保护不应动作；在设备过载时，过负荷保护应及时动作并发出警告信号。母线保护的整定原则当母线失电时，应立即查明原因并采取措施恢复供电。如无法及时恢复供电，应考虑启动备用母线或采取其他应急措施。母线失电处理当母线发生故障时，应迅速隔离故障设备并修复损坏部分。对于无法修复的故障设备，应考虑更换并重新进行配置和整定。母线故障处理母线保护的特殊情况处理04母线保护的异常及处理母线保护设备可能因故障而失效，导致保护异常。设备故障安装和维护过程中，可能由于人为因素导致接线错误，...
