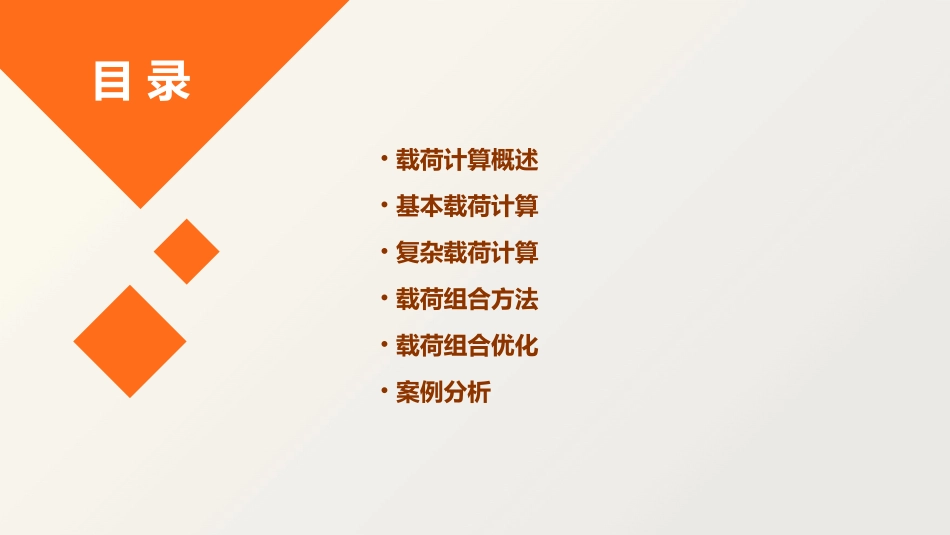

模块二载荷计算与载荷组合全解课件目录•载荷计算概述•基本载荷计算•复杂载荷计算•载荷组合方法•载荷组合优化•案例分析01载荷计算概述载荷计算是指通过对产品进行受力分析，确定其承受的载荷大小、方向和作用点位置，为产品设计、优化和强度校核提供依据。定义确保产品在预期的载荷条件下能够安全、稳定地工作，避免因载荷过大或作用点不当导致结构破坏或性能下降。目的定义与目的建立力学模型根据产品的结构和预期的载荷条件，建立合适的力学模型，以便进行计算和分析。确定产品的工作环境了解产品在何种环境（如温度、压力、湿度等）下工作，以便考虑相关因素对载荷的影响。受力分析对产品进行详细的受力分析，确定各部分所承受的力的大小、方向和作用点位置。结果校核将计算结果与产品的强度标准进行比较，判断产品是否能够在预期的载荷条件下安全工作。载荷计算根据受力分析结果，对各部分进行载荷计算，确定其承受的载荷是否符合设计要求。载荷计算的流程010203提高产品设计质量通过准确的载荷计算，可以确保产品设计合理、结构安全，避免因载荷过大或作用点不当导致结构破坏或性能下降。为优化设计提供依据通过对不同设计方案进行载荷计算，可以评估各方案的优劣，为优化设计提供依据，降低研发成本。为强度校核提供数据支持通过载荷计算，可以获得产品各部分的应力、应变等数据，为强度校核提供数据支持，保证产品的可靠性。载荷计算的重要性02基本载荷计算风载荷是指风对建筑物产生的压力或吸力，是建筑物结构设计的重要因素之一。风载荷定义风载荷计算公式风压取值风载荷的计算公式通常采用风压乘以风面积的方式得出，即W=p*A。风压取值与建筑物的体型、高度、所在地区的气候条件等因素有关，需要根据规范或经验进行选取。030201风载荷计算雪载荷是指雪对建筑物产生的压力或吸力，在降雪较多的地区，雪载荷是建筑物结构设计的重要因素之一。雪载荷定义雪载荷的计算公式通常采用雪压乘以雪面积的方式得出，即W=p*A。雪载荷计算公式雪压取值与建筑物所在地区的气候条件、降雪类型、降雪量等因素有关，需要根据规范或经验进行选取。雪压取值雪载荷计算地震载荷是指地震对建筑物产生的动态压力或动力响应，是建筑物抗震设计的重要因素之一。地震载荷定义地震载荷的计算需要考虑地震烈度、建筑物类型、场地条件等多个因素，通常采用地震烈度与建筑物质量等参数进行计算。地震载荷计算公式地震烈度是衡量地震对建筑物影响程度的一个重要指标，根据不同的建筑物类型和所在地区的地质条件等因素，需要进行相应的地震烈度评估和选取。地震烈度取值地震载荷计算03复杂载荷计算静载与动载的组合01在飞行器、车辆等机械系统中，不仅需考虑静载（如重力、压力等），还需考虑动载（如风阻、振动等）的影响，两者需按一定比例组合。不同方向载荷的组合02在三维空间中，载荷可能来自多个方向，如X、Y、Z三个方向，需对不同方向的载荷进行合成。时间序列载荷的组合03在某些机械系统中，载荷随时间变化，如周期性变化、非周期性变化等，需对不同时间点的载荷进行组合。复合载荷计算研究多体系统（多个刚体通过关节连接）在运动过程中所受的力和力矩，以及系统的运动响应。多体系统动力学描述多体系统的动力学行为，包括牛顿第二定律、拉格朗日方程等。多体动力学方程用于多体动力学分析的专用软件，如ADAMS、MATLAB/Simulink等。多体动力学软件多体动力学载荷计算载荷分配将施加在整体上的外载荷按一定的方式分配到各个单元上，作为单元的集中力或分布力。有限元法基本原理将连续体离散化为有限个单元，通过节点连接，建立整体刚度矩阵和质量矩阵，求解得到各节点的位移和应力。边界条件和支反力根据实际情况对整体或部分边界施加约束条件，并计算支反力。有限元法载荷计算04载荷组合方法特点串联载荷组合中，任何一个载荷失效都会导致整个结构失效。因此，串联载荷组合的安全性通常较高。应用场景串联载荷组合常用于关键性结构或安全要求较高的场合。概念串联载荷组合是指各载荷之间相互依赖，需要同时作用在结构上才能产生预期的效应。串联载荷组合03应用场景并联载荷组合常用于可靠...
