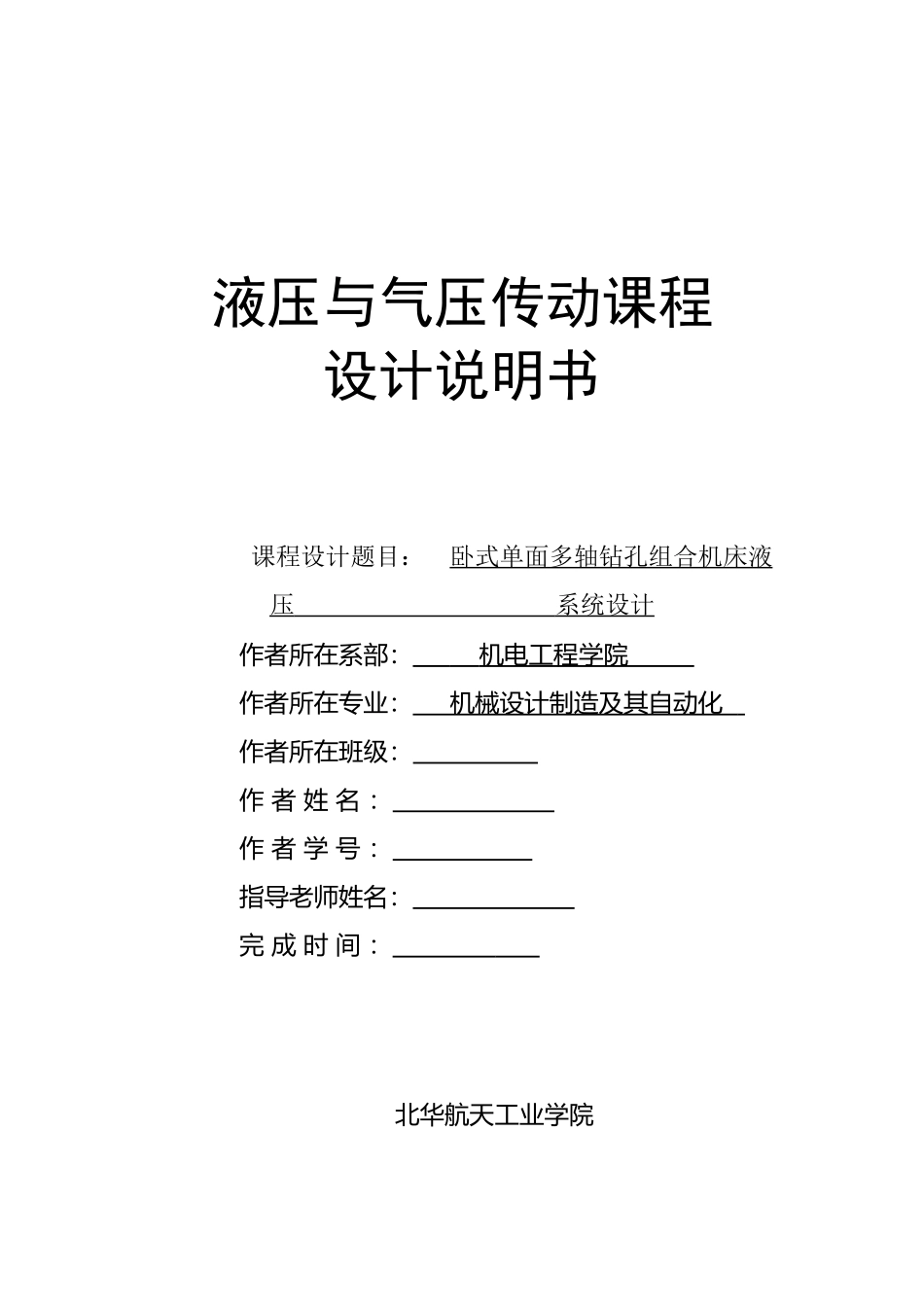

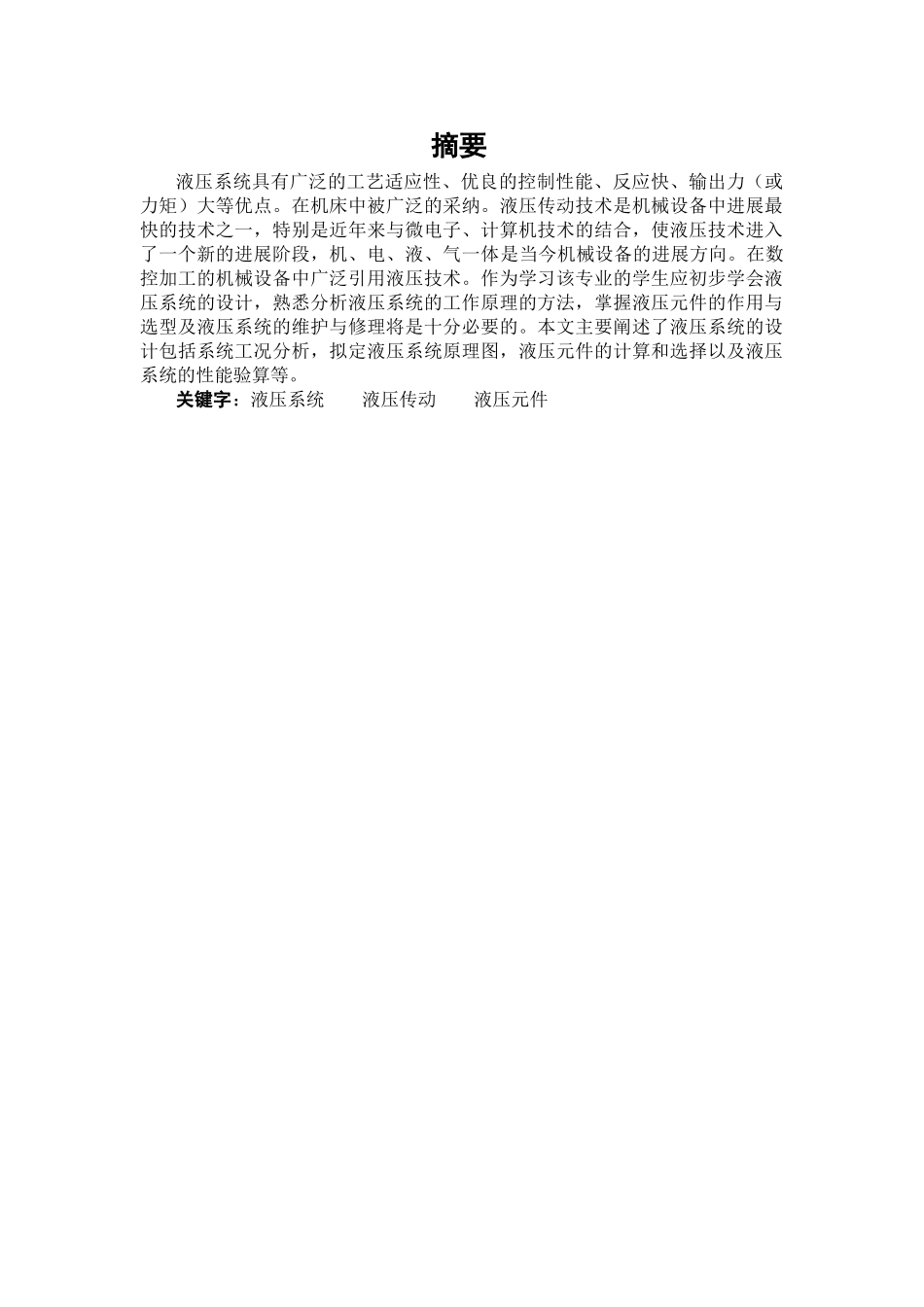

卧式单面多轴钻孔组合机床液压系统设计(22 页)Good is good, but better carries it.精益求精，善益求善。液压与气压传动课程设计说明书课程设计题目： 卧式单面多轴钻孔组合机床液压 系统设计 作者所在系部： 机电工程学院 作者所在专业： 机械设计制造及其自动化 作者所在班级： 作 者 姓 名 ： 作 者 学 号 ： 指导老师姓名： 完 成 时 间 ： 北华航天工业学院 摘要液压系统具有广泛的工艺适应性、优良的控制性能、反应快、输出力（或力矩）大等优点。在机床中被广泛的采纳。液压传动技术是机械设备中进展最快的技术之一，特别是近年来与微电子、计算机技术的结合，使液压技术进入了一个新的进展阶段，机、电、液、气一体是当今机械设备的进展方向。在数控加工的机械设备中广泛引用液压技术。作为学习该专业的学生应初步学会液压系统的设计，熟悉分析液压系统的工作原理的方法，掌握液压元件的作用与选型及液压系统的维护与修理将是十分必要的。本文主要阐述了液压系统的设计包括系统工况分析，拟定液压系统原理图，液压元件的计算和选择以及液压系统的性能验算等。关键字：液压系统 液压传动 液压元件目 录第一章 绪论 .......................................................11、液压与气压传动系统综述...........................................12、液压系统的组成...................................................1第二章 液压系统的设计...............................................21、明确液压系统的设计要求 ...........................................22、负载与运动分析....................................................2 2.1 负载分析....................................................2 2.2 速度分析....................................................33、选定液压系统主要参数. ............................................4 3.1 初选液压缸工作力.............................................4 3.2 计算液压缸结构数.............................................54、拟定液压系统图....................................................7 4.1 选择基本回路................................. ...............7 4.2 回路的合成 .................................. ...............75、液压元件的选择..................................
