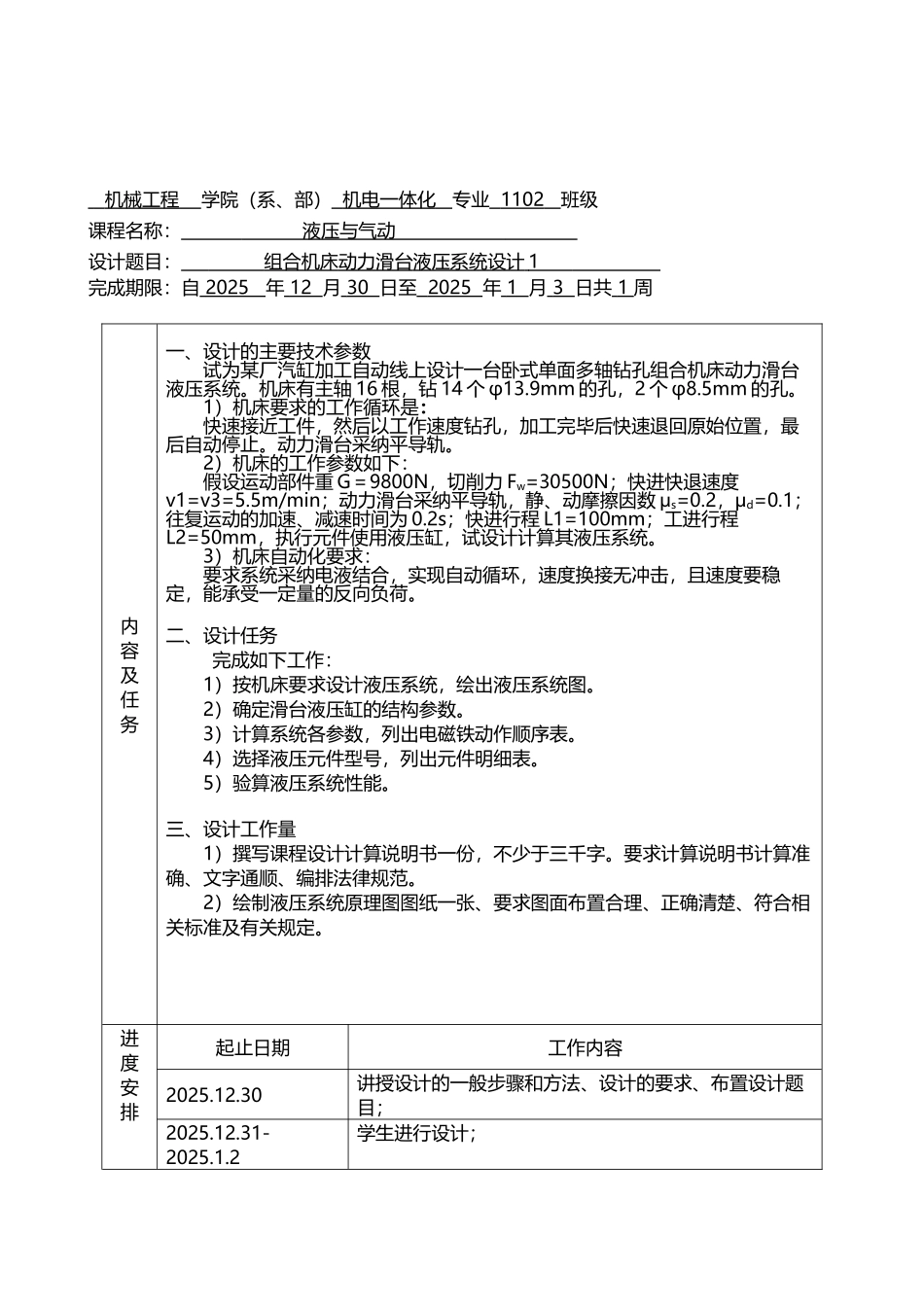

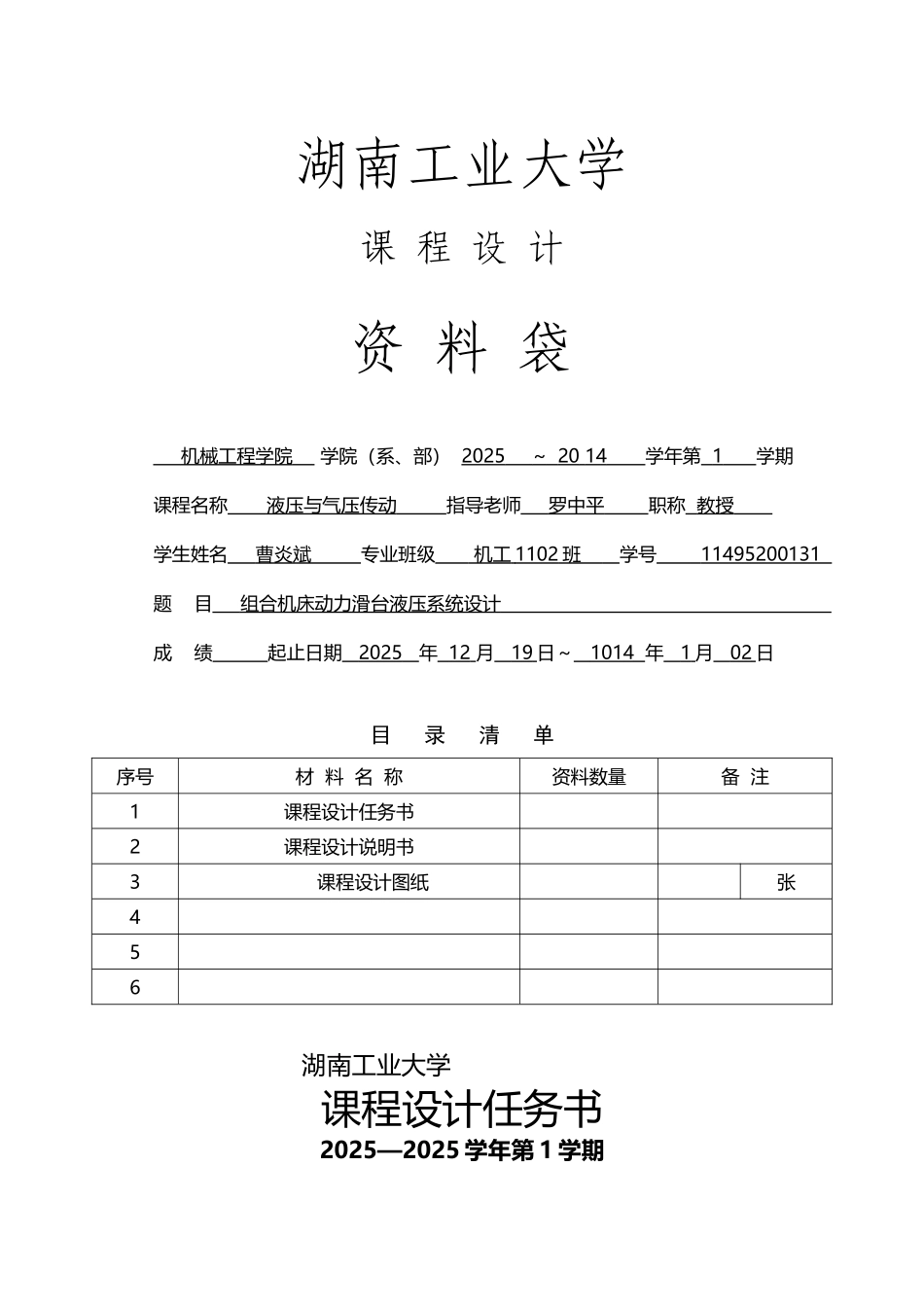

卧式单面多轴钻孔组合机床动力滑台的液压系统的课程设计.(16 页)Good is good, but better carries it.精益求精，善益求善。湖南工业大学课 程 设 计资 料 袋 机械工程学院 学院（系、部） 2025 ~ 20 14 学年第 1 学期 课程名称 液压与气压传动 指导老师 罗中平 职称 教授 学生姓名 曹炎斌 专业班级 机工 1102 班 学号 11495200131 题 目 组合机床动力滑台液压系统设计 成 绩 起止日期 2025 年 12 月 19 日～ 1014 年 1 月 02 日目 录 清 单序号材 料 名 称资料数量备 注1课程设计任务书2课程设计说明书3课程设计图纸张456 湖南工业大学课程设计任务书2025—2025 学年第 1 学期 机械工程 学院（系、部） 机电一体化 专业 1102 班级课程名称： 液压与气动 设计题目： 组合机床 动力滑台 液压系统 设计 1 完成期限：自 2025 年 12 月 30 日至 2025 年 1 月 3 日共 1 周内容及任务一、设计的主要技术参数试为某厂汽缸加工自动线上设计一台卧式单面多轴钻孔组合机床动力滑台液压系统。机床有主轴 16 根，钻 14 个 φ13.9mm 的孔，2 个 φ8.5mm 的孔。1）机床要求的工作循环是：快速接近工件，然后以工作速度钻孔，加工完毕后快速退回原始位置，最后自动停止。动力滑台采纳平导轨。2）机床的工作参数如下：假设运动部件重 G＝9800N，切削力 Fw=30500N；快进快退速度v1=v3=5.5m/min；动力滑台采纳平导轨，静、动摩擦因数 μs=0.2，μd=0.1；往复运动的加速、减速时间为 0.2s；快进行程 L1=100mm；工进行程L2=50mm，执行元件使用液压缸，试设计计算其液压系统。3）机床自动化要求：要求系统采纳电液结合，实现自动循环，速度换接无冲击，且速度要稳定，能承受一定量的反向负荷。二、设计任务完成如下工作：1）按机床要求设计液压系统，绘出液压系统图。2）确定滑台液压缸的结构参数。3）计算系统各参数，列出电磁铁动作顺序表。4）选择液压元件型号，列出元件明细表。5）验算液压系统性能。三、设计工作量1）撰写课程设计计算说明书一份，不少于三千字。要求计算说明书计算准确、文字通顺、编排法律规范。2）绘制液压系统原理图图纸一张、要求图面布置合理、正确清楚、符合相关标准及有关规定。进度安排起止日期工作内容2025.12.30讲授设计的一般步骤和方法、设计的要求、布置设计题目；2025.12.31-2025.1.2学生进行设计；2025.1.3老师验收，...
