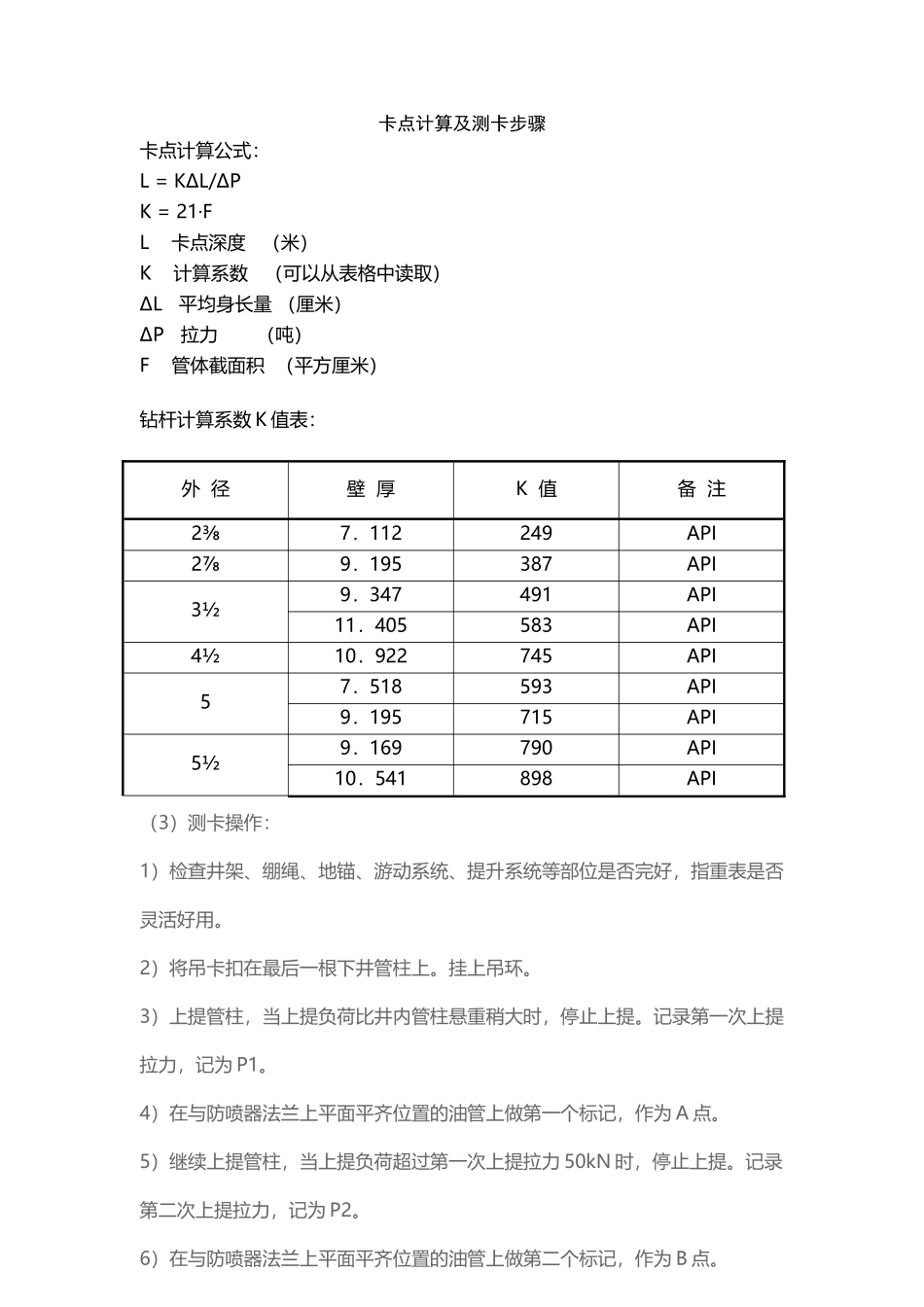

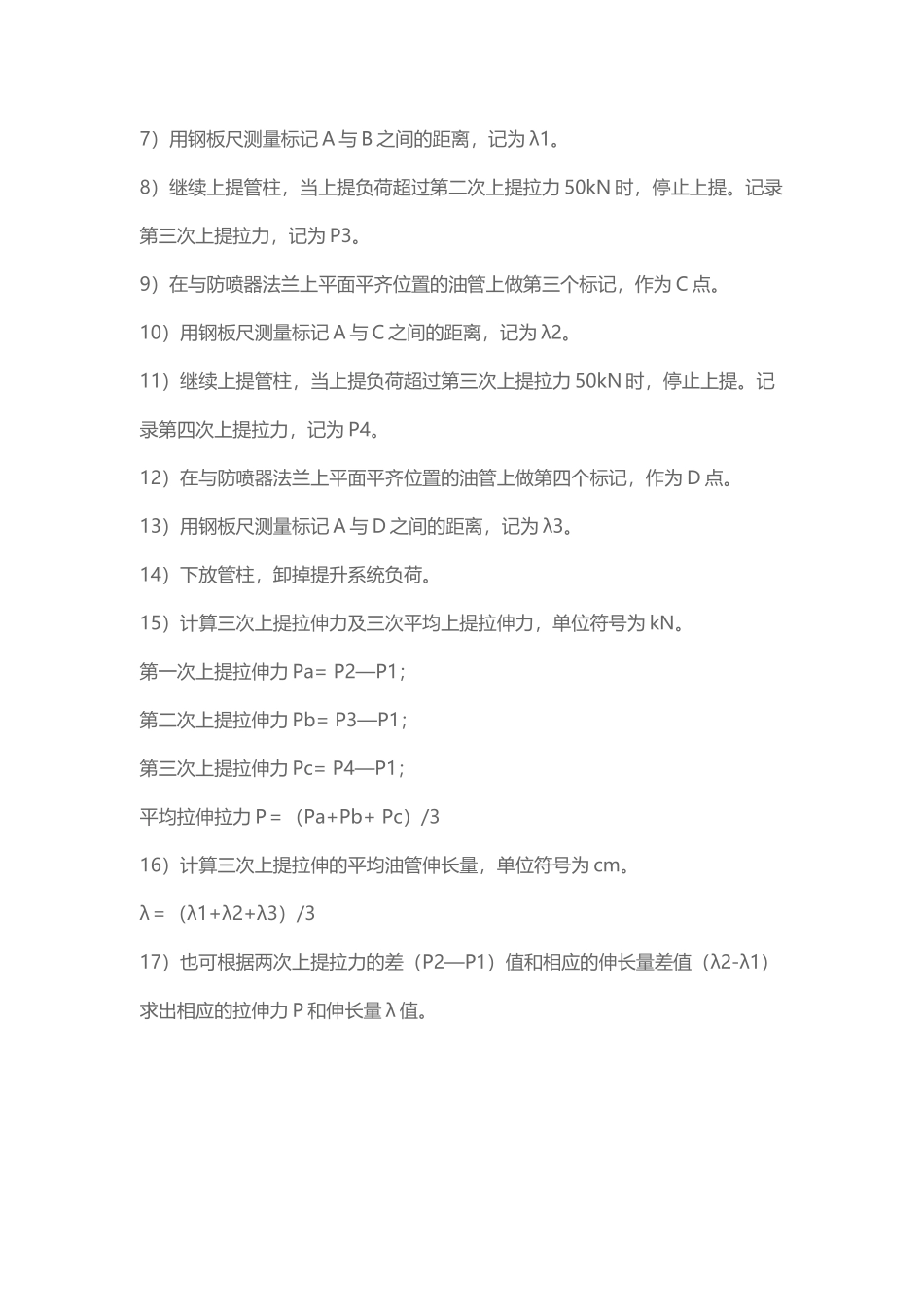

卡点计算及测卡操作步骤(2页)Good is good, but better carries it.精益求精，善益求善。卡点计算及测卡步骤卡点计算公式：L = KΔL/ΔPK = 21·FL 卡点深度 （米）K 计算系数 （可以从表格中读取）ΔL 平均身长量 （厘米）ΔP 拉力 （吨）F 管体截面积 （平方厘米）钻杆计算系数 K 值表：外 径壁 厚K 值备 注2⅜7．112249API2⅞9．195387API3½9．347491API11．405583API4½10．922745API57．518593API 9．195715API 5½9．169790API10．541898API（3）测卡操作：1）检查井架、绷绳、地锚、游动系统、提升系统等部位是否完好，指重表是否灵活好用。2）将吊卡扣在最后一根下井管柱上。挂上吊环。3）上提管柱，当上提负荷比井内管柱悬重稍大时，停止上提。记录第一次上提拉力，记为 P1。4）在与防喷器法兰上平面平齐位置的油管上做第一个标记，作为 A 点。5）继续上提管柱，当上提负荷超过第一次上提拉力 50kN 时，停止上提。记录第二次上提拉力，记为 P2。6）在与防喷器法兰上平面平齐位置的油管上做第二个标记，作为 B 点。7）用钢板尺测量标记 A 与 B 之间的距离，记为 λ1。8）继续上提管柱，当上提负荷超过第二次上提拉力 50kN 时，停止上提。记录第三次上提拉力，记为 P3。9）在与防喷器法兰上平面平齐位置的油管上做第三个标记，作为 C 点。10）用钢板尺测量标记 A 与 C 之间的距离，记为 λ2。11）继续上提管柱，当上提负荷超过第三次上提拉力 50kN 时，停止上提。记录第四次上提拉力，记为 P4。12）在与防喷器法兰上平面平齐位置的油管上做第四个标记，作为 D 点。13）用钢板尺测量标记 A 与 D 之间的距离，记为 λ3。14）下放管柱，卸掉提升系统负荷。15）计算三次上提拉伸力及三次平均上提拉伸力，单位符号为 kN。第一次上提拉伸力 Pa= P2—P1；第二次上提拉伸力 Pb= P3—P1；第三次上提拉伸力 Pc= P4—P1；平均拉伸拉力 P＝（Pa+Pb+ Pc）/316）计算三次上提拉伸的平均油管伸长量，单位符号为 cm。λ＝（λ1+λ2+λ3）/317）也可根据两次上提拉力的差（P2—P1）值和相应的伸长量差值（λ2-λ1）求出相应的拉伸力 P 和伸长量 λ 值。《|【%!`—】,（[··^|【[#>/!(~}[*]^<：
