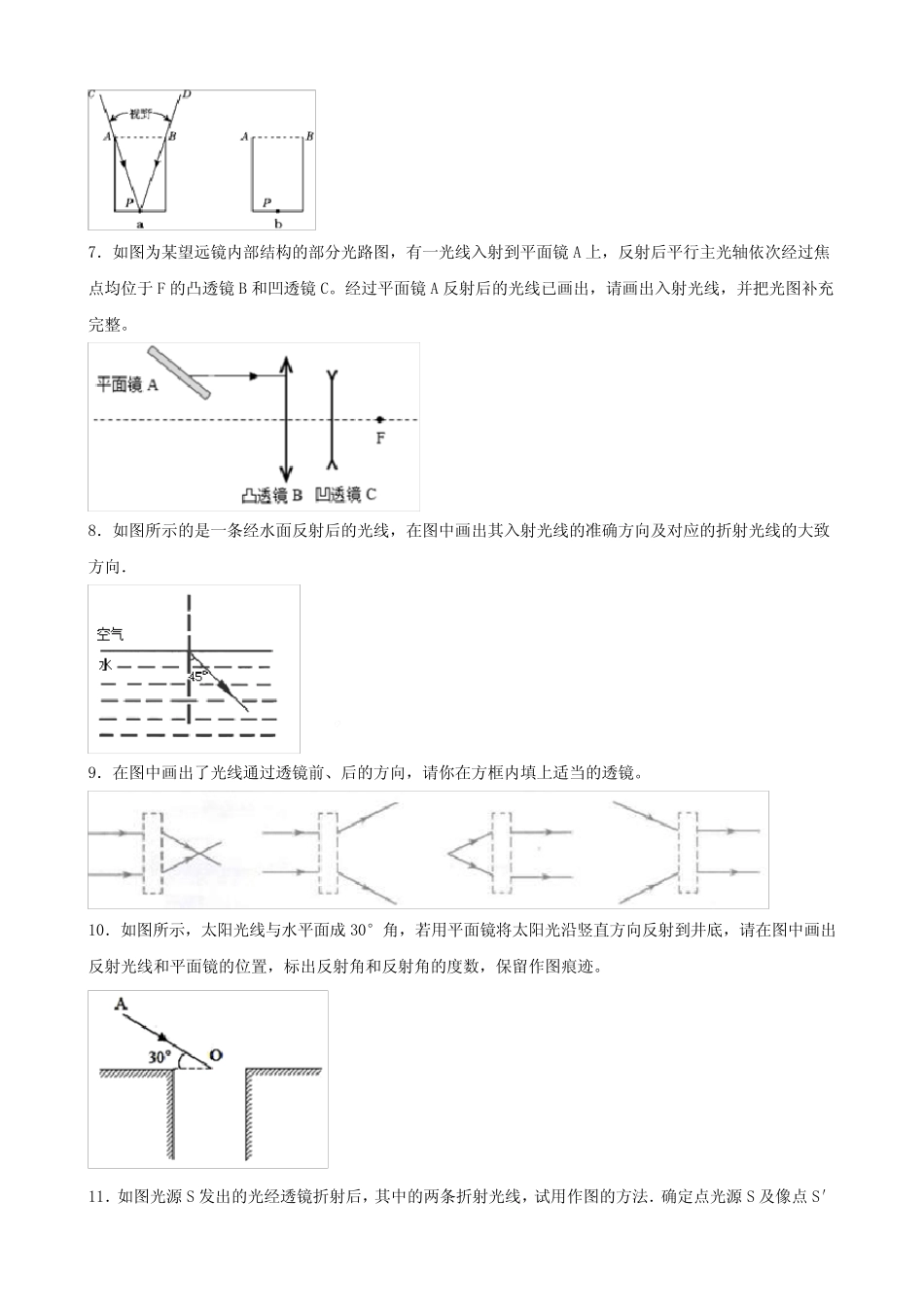

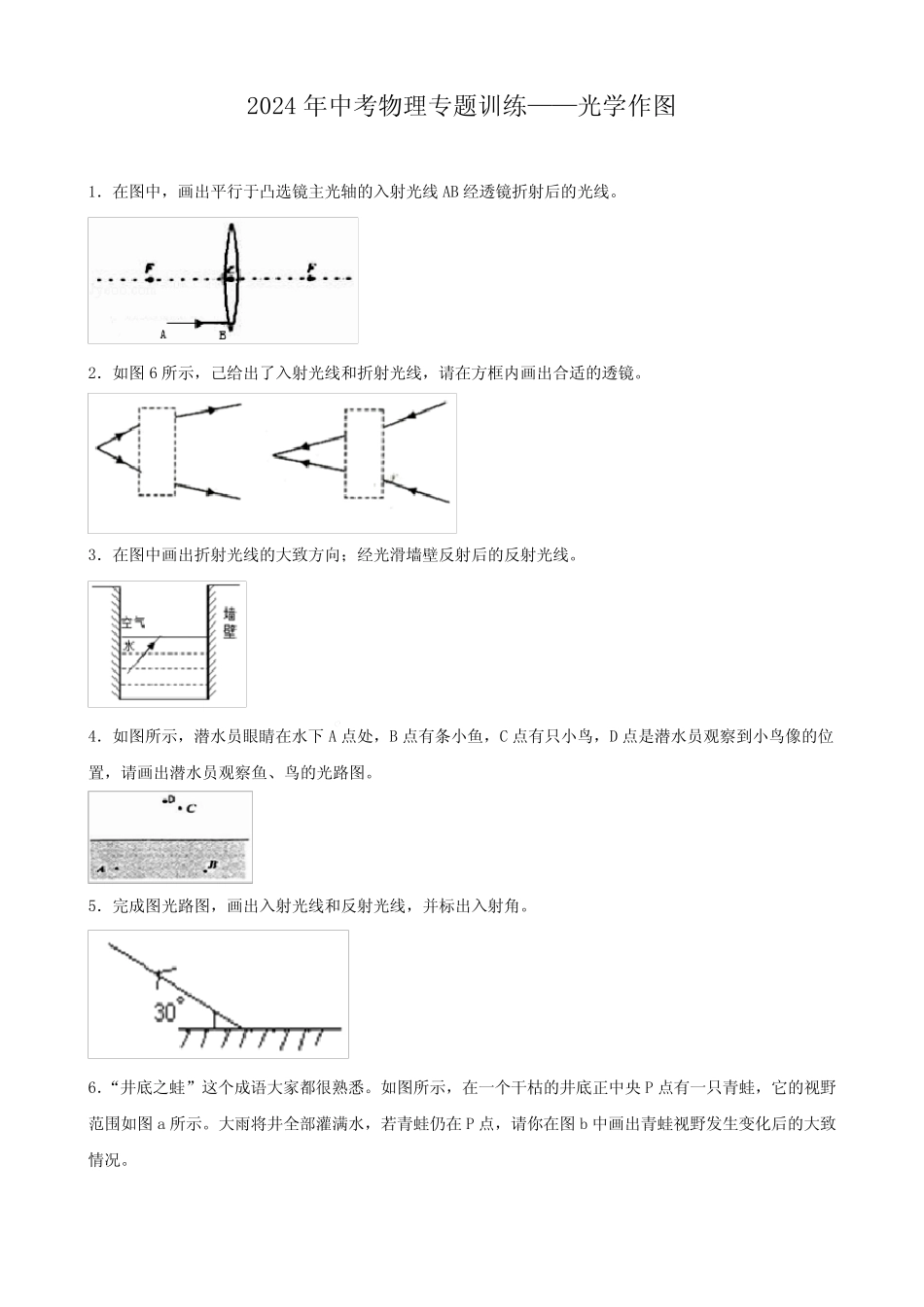

2024年中考物理专题训练——光学作图1．在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线。2．如图6所示，己给出了入射光线和折射光线，请在方框内画出合适的透镜。3．在图中画出折射光线的大致方向；经光滑墙壁反射后的反射光线。4．如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟像的位置，请画出潜水员观察鱼、鸟的光路图。5．完成图光路图，画出入射光线和反射光线，并标出入射角。6．“井底之蛙”这个成语大家都很熟悉。如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示。大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况。7．如图为某望远镜内部结构的部分光路图，有一光线入射到平面镜A上，反射后平行主光轴依次经过焦点均位于F的凸透镜B和凹透镜C。经过平面镜A反射后的光线已画出，请画出入射光线，并把光图补充完整。8．如图所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．9．在图中画出了光线通过透镜前、后的方向，请你在方框内填上适当的透镜。10．如图所示，太阳光线与水平面成30°角，若用平面镜将太阳光沿竖直方向反射到井底，请在图中画出反射光线和平面镜的位置，标出反射角和反射角的度数，保留作图痕迹。11．如图光源S发出的光经透镜折射后，其中的两条折射光线，试用作图的方法．确定点光源S及像点S′的位置，并完成光路．12．如图所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置．13．如图所示，光线AO射到平面镜上，使其沿水平方向传播，请在图中画出所需平面镜的位置，并标出反射角的度数（要去保留必要的作图痕迹）．14．如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜向行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。请你在图乙中画出司机眼睛（B点）通过挡风玻璃丽看到车内装饰物（A点）的像的光路图。15．完成图的光路图。16．在图中作出人看到球的光路图．17．如图甲，自行车的尾灯里没有灯泡，夜晚当有灯光照射它时却能闪闪发亮。它是由许多很小的角反射器组成的，角反射器其实就是两个相互垂直的平面镜，如图乙所示。请在图乙上准确画出所给入射光线经两平面镜反射的反射光线。18．如图所示，OO′为凸透镜的主光轴，S′为点光源S经凸透镜成的像，SA为光源S发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA通过凸透镜的光路图。19．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。20．如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置．21．用一条光线照射凸透镜，折射光线a恰好经过凸透镜另一侧焦点。然后经水平地面上的平面镜反射，在墙壁上形成一个光点A．请在图中画出：⑴a的入射光线；⑵光点A的位置；⑶标出反射角度数。22．如图所示，根据通过凹透镜后的光线，作出入射光线。23．小明的乒乓球掉到沙发下，没有手电筒，小明借助平面镜反射灯光找到了乒乓球．图中已标示了反射光线与入射光线，请在图中适当位置画出平面镜，并标出反射角的大小．24．如图所示，F为凸透镜的焦点，请画出两条入射光线经过凸透镜后的折射光线；25．①如图所示，S是发光点，S′是S在平面镜中的像，SL是射向平面镜的一条光线．请在图中画出平面镜的位置并画出SL的反射光线；②如图所示，发光点S和镜面MN以及平面镜外一点P，试用作图法画出由点S发出的一条入射光线经过反射后过P点；③如图所示，ab为同一点光源S发出的两条入射光线的反射光线，试用作图法在图中画出点光源S的位置以及两条入射光线；答案1．解：如图所示：2．解：如图所示：3．解：如图所示：4．解：如图所示：5．6．解：如图所示7．解：如图所示；8．解：因为反射光线在水中，所以入射光线也在水中，并且反射角跟入射角相等．因为入射光线在水中，所以折射光线在空气中，并且折射角大于...
