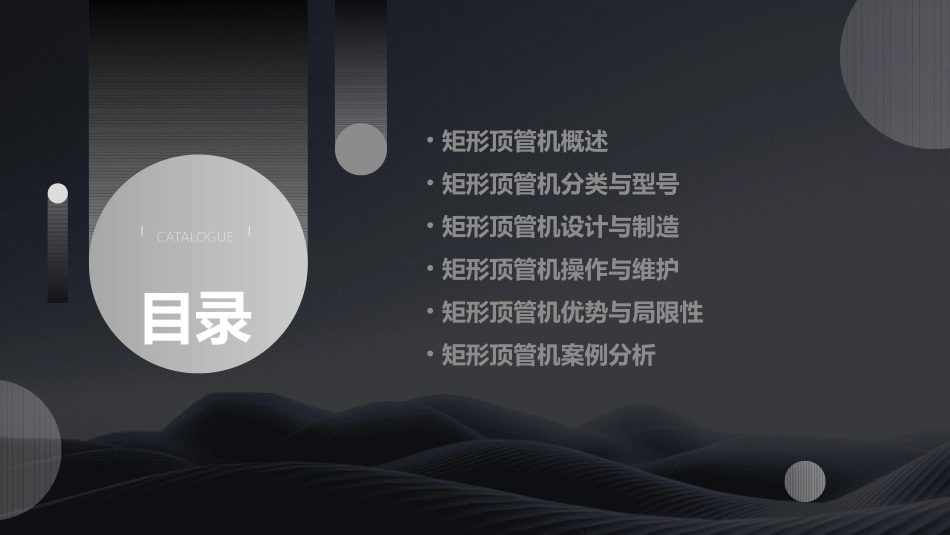

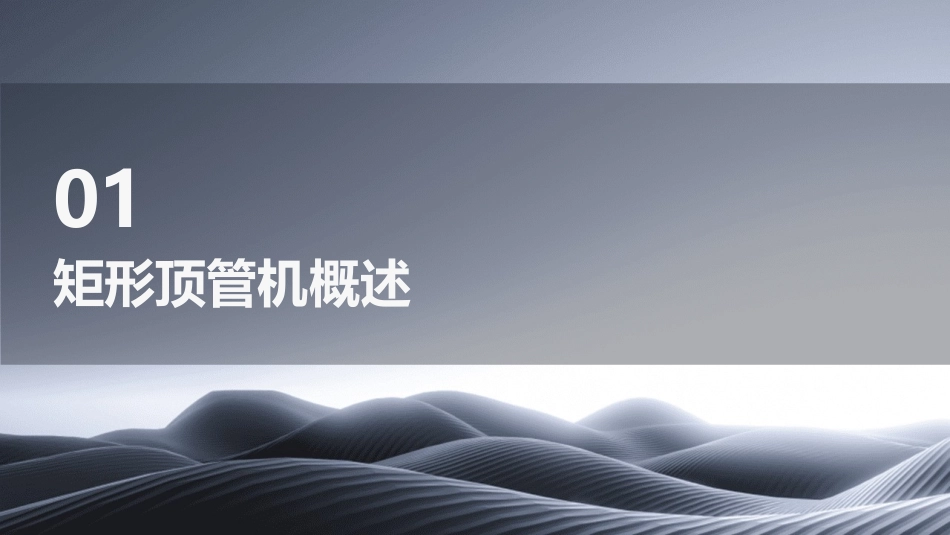

矩形顶管机介绍课件CATALOGUE目录•矩形顶管机概述•矩形顶管机分类与型号•矩形顶管机设计与制造•矩形顶管机操作与维护•矩形顶管机优势与局限性•矩形顶管机案例分析矩形顶管机概述01适用范围广适用于各种土质和施工环境，尤其适用于城市地区的地下空间开发。环保施工过程不需要开挖地面，减少了对环境的影响。精度高采用先进的控制系统，可以实现高精度的挖掘和顶进。定义矩形顶管机是一种非开挖施工机械，主要用于在地下建造矩形通道或管道。高效率能够快速、准确地挖掘和顶进矩形空间。定义与特点工作原理矩形顶管机通过主顶油缸或中继站等顶进设备，将顶管机及后配套设备向前推进，挖掘出的土方通过运土设备运出，完成顶管施工。安装导轨，确保顶管机运行平稳。启动主顶油缸或中继站，将顶管机及后配套设备向前推进。通过运土设备将挖掘出的土方运出。使用测量设备监测顶管机的位置和方向，如有偏差及时纠偏。开挖导轨排土测量与纠偏顶进工作原理城市管网建设地铁建设地下停车库其他地下空间开发应用领域01020304用于在城市地下建造排水、燃气等管道系统。在地铁施工过程中，矩形顶管机可用于建造地铁隧道或站台。在建造地下停车库时，矩形顶管机可用于挖掘车库的墙壁和通道。如人行通道、过街地道等地下设施的建设。矩形顶管机分类与型号02将所有主要结构部件集成在一个框架内，结构紧凑，操作方便。整体式矩形顶管机主要结构部件分成几个部分，便于运输和安装，但需要更多的组装工作。分体式矩形顶管机按结构分类通过调节泥土压力来保持工作面的稳定，适用于各种土壤条件。通过调节泥浆压力来保持工作面的稳定，适用于软土地层。按功能分类泥水平衡矩形顶管机土压平衡矩形顶管机HRS-300型、HRS-450型、HRS-600型型号功率、切削效率、工作范围等参数常用型号与参数矩形顶管机设计与制造03矩形顶管机的设计理念是实现高效施工，减少施工时间和成本。高效施工设计原则之一是确保顶管机的安全可靠，保证施工过程中的稳定性和耐用性。安全可靠为了满足不同施工环境和需求，设计时应考虑顶管机的适应性，以便在各种地质和工程条件下顺利作业。适应性强随着对环境保护的重视，顶管机的设计也需考虑环保节能的需求，减少能耗和排放，降低对周围环境的影响。环保节能设计理念与原则矩形顶管机的主梁一般采用高强度钢材焊接而成，要求具有足够的承载能力和稳定性。主梁刀盘是顶管机的核心部件，通常采用硬质合金或碳化钨等耐磨材料制成，能够承受挖掘过程中的高强度磨损。刀盘液压系统是矩形顶管机的动力源，由液压油泵、油缸、控制阀等组成，提供顶管机所需的推进力和回拉力。液压系统电气系统包括电动机、控制柜、电缆等，用于控制顶管机的运行和各种动作的协调。电气系统主要部件与材料根据设计图纸，对所需材料进行切割和加工，得到符合要求的零部件。下料在制造完成后，对顶管机进行检测和调试，确保其性能和安全性符合要求。检测与调试将下料后的零部件进行焊接，组装成完整的顶管机结构。焊接对关键部件进行热处理，提高其机械性能和耐久性。热处理对顶管机表面进行喷漆处理，起到防锈和美观的作用。喷漆0201030405制造工艺与流程矩形顶管机操作与维护04操作规程与注意事项操作规程在开始操作矩形顶管机之前，应详细了解设备的操作规程，确保遵循正确的操作步骤。注意事项操作过程中需注意安全，遵守相关安全规定，避免发生意外事故。日常检查每天工作结束后，应对矩形顶管机进行例行检查，确保设备正常运转。定期保养根据设备使用情况，定期进行保养，如更换润滑油、清洗设备等，以延长设备使用寿命。日常维护与保养故障诊断当矩形顶管机出现故障时，应先进行故障诊断，确定故障原因。要点一要点二排除方法根据故障诊断结果，采取相应的排除方法，尽快恢复设备正常运转。常见故障与排除方法矩形顶管机优势与局限性05矩形顶管机能够实现连续施工，大幅提高施工效率，缩短工程周期。高效施工由于采用非开挖施工方式，可以显著减少土方开挖量，降低施工对周边环境的影响。减少开挖量矩形顶管机适用于多种土质条件，可在复杂环境中进行施工。适用性强由于施工效率高、开挖量小，...
