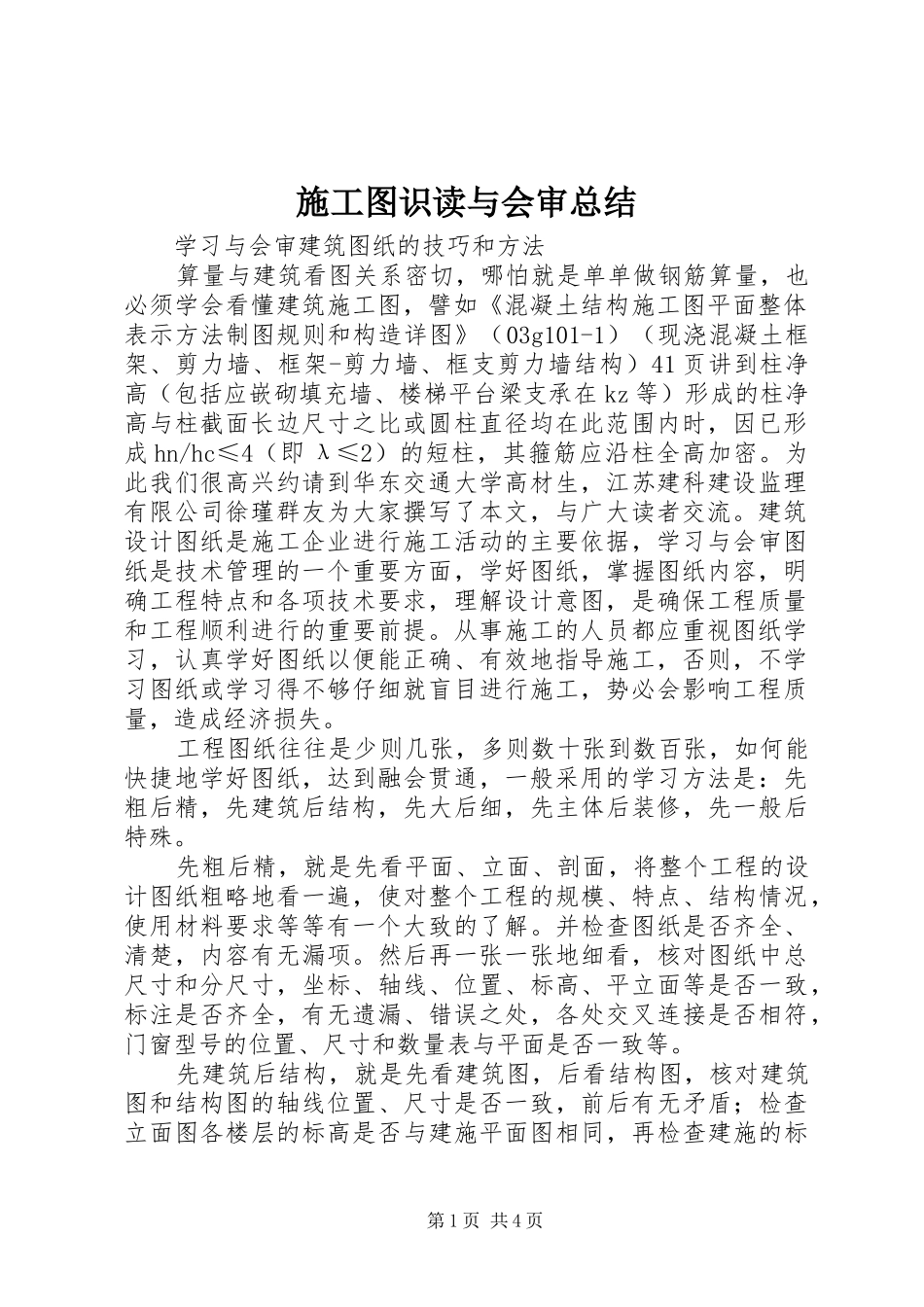

2024年施工图识读与会审总结_第1页
1/4

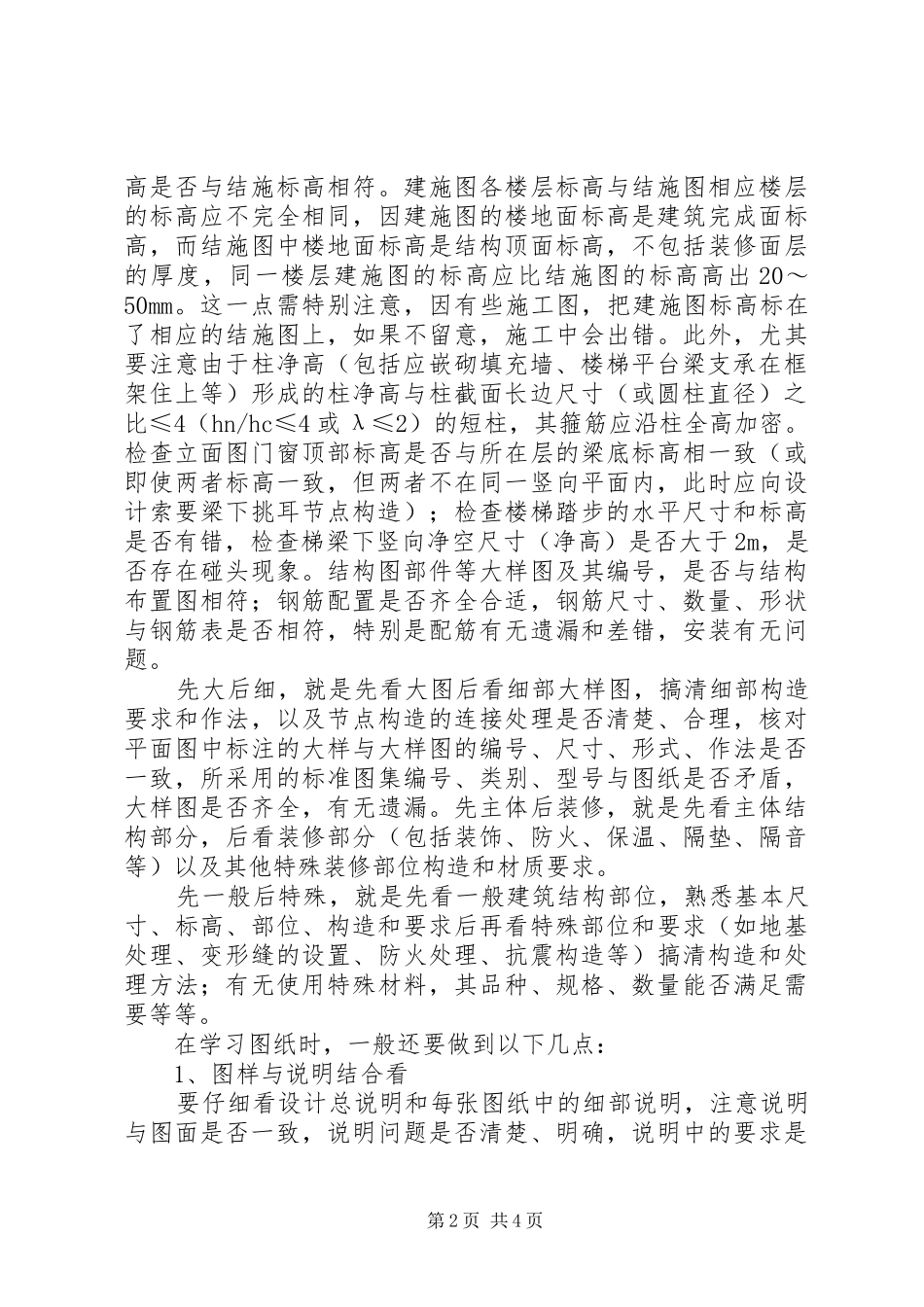

2024年施工图识读与会审总结_第2页
2/4
施工图识读与会审总结学习与会审建筑图纸的技巧和方法算量与建筑看图关系密切,哪怕就是单单做钢筋算量,也必须学会看懂建筑施工图,譬如《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03g101-1)(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)41页讲到柱净高(包括应嵌砌填充墙、楼梯平台梁支承在kz等)形成的柱净高与柱截面长边尺寸之比或圆柱直径均在此范围内时,因已形成hn/hc≤4(即λ≤2)的短柱,其箍筋应沿柱全高加密。为此我们很高兴约请到华东交通大学高材生,江苏建科建设监理有限公司徐瑾群友为大家撰写了本文,与广大读者交流。建筑设计图纸是施工企业进行施工活动的主要依据,学习与会审图纸是技术管理的一个重要方面,学好图纸,掌握图纸内容,明确工程特点和各项技术要求,理解设计意图,是确保工程质量和工程顺利进行的重要前提。从事施工的人员都应重视图纸学习,认真学好图纸以便能正确、有效地指导施工,否则,不学习图纸或学习得不够仔细就盲目进行施工,势必会影响工程质量,造成经济损失。工程图纸往往是少则几张,多则数十张到数百张,如何能快捷地学好图纸,达到融会贯通,一般采用的学习方法是:先粗后精,先建筑后结构,先大后细,先主体后装修,先一般后特殊。先粗后精,就是先看平面、立面、剖面,将整个工程的设计图纸粗略地看一遍,使对整个工程的规模、特点、结构情况,使用材料要求等等有一个大致的了解。并检查图纸是否齐全、清楚,内容有无漏项。然后再一张一张地细看,核对图纸中总尺寸和分尺寸,坐标、轴线、位置、标高、平立面等是否一致,标注是否齐全,有无遗漏、错误之处,各处交叉连接是否相符,门窗型号的位置、尺寸和数量表与平面是否一致等。先建筑后结构,就是先看建筑图,后看结构图,核对建筑图和结构图的轴线位置、尺寸是否一致,前后有无矛盾;检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标第1页共4页高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是建筑完成面标高,而结施图中楼地面标高是结构顶面标高,不包括装修面层的厚度,同一楼层建施图的标高应比结施图的标高高出20~50mm。这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错。此外,尤其要注意由于柱净高(包括应嵌砌填充墙、楼梯平台梁支承在框架住上等)形成的柱净高与柱截面长边尺寸(或圆柱直径)之比≤4(hn/hc≤4或λ≤2)的短柱,其箍筋应沿柱全高加密。检查立面图门窗顶部标高是否与所在层的梁底标高相一致(或即使两者标高一致,但两者不在同一竖向平面内,此时应向设计索要梁下挑耳节点构造);检查楼梯踏步的水平尺寸和标高是否有错,检查梯梁下竖向净空尺寸(净高)是否大于2m,是否存在碰头现象。结构图部件等大样图及其编号,是否与结构布置图相符;钢筋配置是否齐全合适,钢筋尺寸、数量、形状与钢筋表是否相符,特别是配筋有无遗漏和差错,安装有无问题。先大后细,就是先看大图后看细部大样图,搞清细部构造要求和作法,以及节点构造的连接处理是否清楚、合理,核对平面图中标注的大样与大样图的编号、尺寸、形式、作法是否一致,所采用的标准图集编号、类别、型号与图纸是否矛盾,大样图是否齐全,有无遗漏。先主体后装修,就是先看主体结构部分,后看装修部分(包括装饰、防火、保温、隔垫、隔音等)以及其他特殊装修部位构造和材质要求。先一般后特殊,就是先看一般建筑结构部位,熟悉基本尺寸、标高、部位、构造和要求后再看特殊部位和要求(如地基处理、变形缝的设置、防火处理、抗震构造等)搞清构造和处理方法;有无使用特殊材料,其品种、规格、数量能否满足需要等等。在学习图纸时,一般还要做到以下几点:1、图样与说明结合看要仔细看设计总说明和每张图纸中的细部说明,注意说明与图面是否一致,说明问题是否清楚、明确,说明中的要求是第2页共4页否切实可行。2、土建图与安装结合看土建专业也要经常翻翻安装各专业图纸。特别是综合工长和掌握全面的技术负责人,要对照土建和机、电、管等图纸,核...
