组合体的尺寸标注教案VIP免费

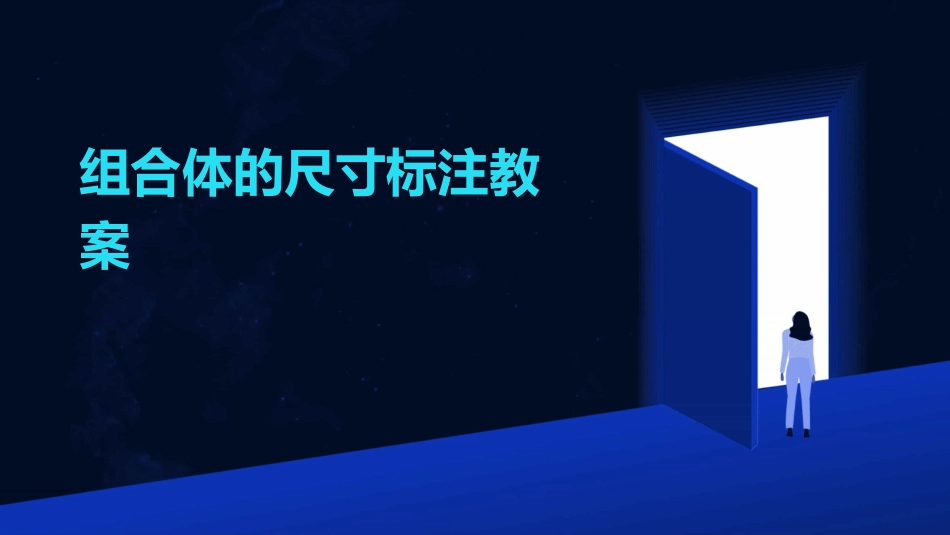

组合体的尺寸标注教案_第1页
1/39

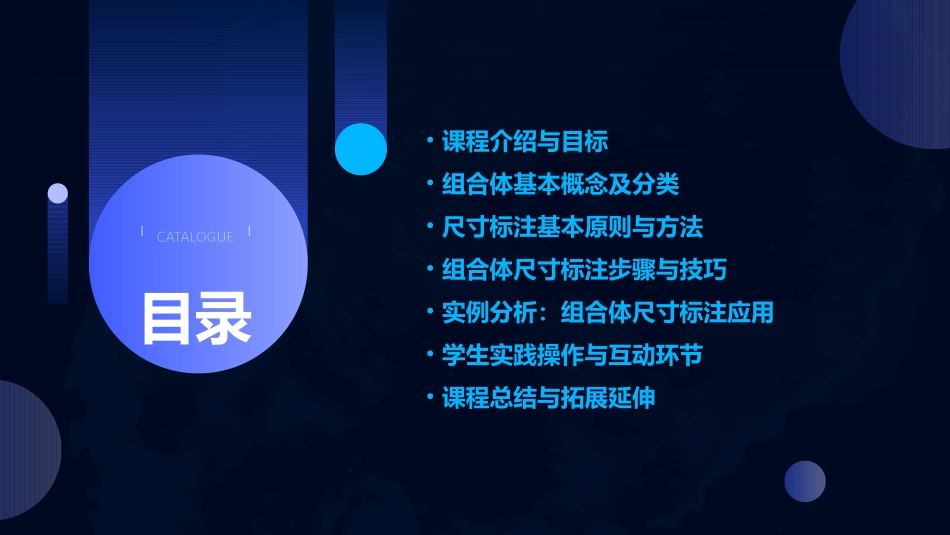

组合体的尺寸标注教案_第2页
2/39

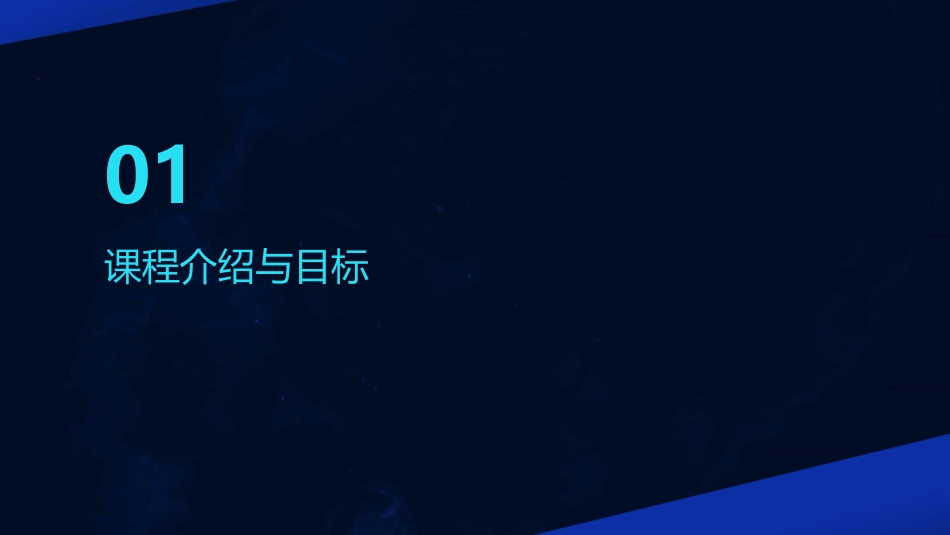

组合体的尺寸标注教案_第3页
3/39
组合体的尺寸标注教案CATALOGUE目录•课程介绍与目标•组合体基本概念及分类•尺寸标注基本原则与方法•组合体尺寸标注步骤与技巧•实例分析:组合体尺寸标注应用•学生实践操作与互动环节•课程总结与拓展延伸01课程介绍与目标培养学生掌握组合体尺寸标注的基本理论和技能,为后续专业课程和工程实践打下基础。提高学生空间想象和构形能力,培养创新意识和工程素养。适应现代制造业对高素质技术技能人才的需求,提升学生就业竞争力。课程背景及意义掌握组合体尺寸标注的基本概念、原则和方法,了解相关国家标准和规定。知识目标能力目标素质目标能够正确、完整、清晰地标注组合体的尺寸,具备分析和解决尺寸标注问题的能力。培养学生的空间思维、创新意识和团队协作精神,提高工程素养和职业素养。030201教学目标与要求组合体的概念、组合形式及表面连接关系;尺寸标注的基本规则、方法和步骤;典型组合体的尺寸标注示例及练习。教学内容采用理论讲授、案例分析、实践操作相结合的教学方法,注重启发式教学和师生互动,鼓励学生自主思考和探索。同时,利用多媒体课件、教学模型等辅助教学手段,提高教学效果和学生的学习兴趣。教学方法教学内容与方法02组合体基本概念及分类组合体是由若干个基本几何体按一定的组合形式组合而成。定义具有复杂的外形结构,但其形状、大小及位置关系均可通过基本几何体的形状、大小和相对位置来确定。特点组合体定义及特点03按组合体的形状分平面体、曲面体。01按组合形式分叠加式、切割式和综合式。02按表面连接关系分不平齐、平齐、相切和相交。组合体分类方法由两个或两个以上的基本体叠加而成的组合体。如,长方体+长方体、长方体+圆柱体等。叠加类组合体一个基本体被切去某些部分后形成的组合体。如,长方体被切割成棱台、圆柱体被切割成圆台等。切割类组合体既有叠加又有切割的组合体。如,叠加后的长方体再被切割成复杂的形状。综合类组合体典型组合体实例分析03尺寸标注基本原则与方法组合体的尺寸标注必须完整,能够明确表达出物体的形状、大小和相互位置关系。完整性尺寸标注应清晰、易读,避免模糊不清或产生歧义。清晰性尺寸标注应符合设计、制造和检验等方面的要求,便于生产和使用。合理性尺寸标注基本原则线性尺寸标注角度尺寸标注半径和直径尺寸标注球面和锥面尺寸标注尺寸标注方法分类用于标注物体长度、宽度和高度等方向的尺寸,包括水平尺寸、垂直尺寸和倾斜尺寸。用于标注圆或圆弧的半径和直径。用于标注物体各部分之间或物体与基准面之间的角度。用于标注球面和锥面的相关尺寸。Φ表示直径尺寸。R表示半径尺寸。S表示球面半径尺寸。常见尺寸标注符号含义表示球面直径尺寸。SR表示角度尺寸。∠表示圆弧长度尺寸。⌒常见尺寸标注符号含义×表示相乘关系,如长度×宽度等。±表示公差范围,如±0.1mm等。常见尺寸标注符号含义04组合体尺寸标注步骤与技巧通常选择组合体的底面、端面或对称面作为基准面,以便进行后续的尺寸标注。在基准面上确定一条或几条定位线,用于确定组合体各部分的位置关系。确定基准面和定位线确定定位线选择合适的基准面标注定形尺寸测量并标注组合体各部分的定形尺寸,如长、宽、高等,注意要标注齐全,不遗漏。标注定位尺寸根据定位线,测量并标注组合体各部分之间的定位尺寸,如距离、角度等。标注定形尺寸和定位尺寸检查尺寸标注的完整性01检查是否所有必要的尺寸都已标注,没有遗漏。调整尺寸标注的合理性02根据实际情况,对尺寸标注进行调整,使其更加合理、清晰。例如,避免尺寸标注过于密集或重叠,保持适当的间距和排列顺序。审核尺寸标注的准确性03仔细核对所有尺寸标注的数值,确保其准确无误。特别注意检查与基准面和定位线相关的尺寸,以及组合体各部分的定形尺寸和定位尺寸。检查并调整尺寸标注05实例分析:组合体尺寸标注应用实例一:长方体叠加标注总长、总宽、总高;标注各长方体的定位尺寸;简单组合体尺寸标注实例注意避免重复标注。实例二:圆柱体叠加标注总高;简单组合体尺寸标注实例标注各圆柱体的直径和定位尺寸;注意圆心位置的确定。简单组合体尺寸标注实例实例一:多形体组合...
