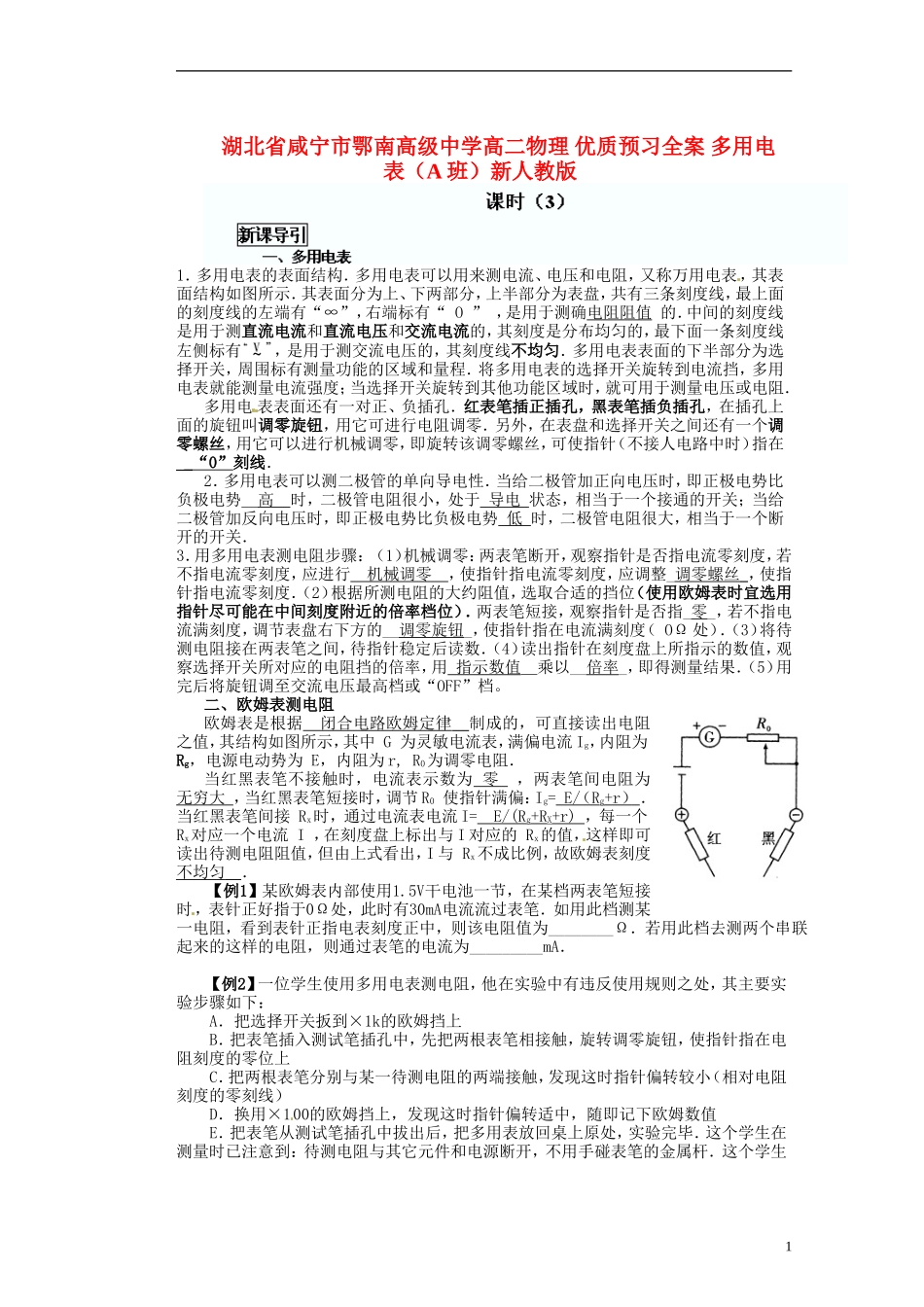

湖北省咸宁市鄂南高级中学高二物理优质预习全案多用电表（A班）新人教版1．多用电表的表面结构．多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示．其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端有“∞”，右端标有“O”，是用于测确电阻阻值的．中间的刻度线是用于测直流电流和直流电压和交流电流的，其刻度是分布均匀的，最下面一条刻度线左侧标有，是用于测交流电压的，其刻度线不均匀．多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程．将多用电表的选择开关旋转到电流挡，多用电表就能测量电流强度；当选择开关旋转到其他功能区域时，就可用于测量电压或电阻．多用电表表面还有一对正、负插孔．红表笔插正插孔，黑表笔插负插孔，在插孔上面的旋钮叫调零旋钮，用它可进行电阻调零．另外，在表盘和选择开关之间还有一个调零螺丝，用它可以进行机械调零，即旋转该调零螺丝，可使指针（不接人电路中时）指在__“0”刻线．2．多用电表可以测二极管的单向导电性．当给二极管加正向电压时，即正极电势比负极电势＿高时，二极管电阻很小，处于导电状态，相当于一个接通的开关；当给二极管加反向电压时，即正极电势比负极电势低时，二极管电阻很大，相当于一个断开的开关．3．用多用电表测电阻步骤：（1）机械调零：两表笔断开，观察指针是否指电流零刻度，若不指电流零刻度，应进行机械调零，使指针指电流零刻度，应调整_调零螺丝_，使指针指电流零刻度．（2）根据所测电阻的大约阻值，选取合适的挡位（使用欧姆表时宜选用指针尽可能在中间刻度附近的倍率档位）．两表笔短接，观察指针是否指_零_，若不指电流满刻度，调节表盘右下方的__调零旋钮_，使指针指在电流满刻度（OΩ处）．（3）将待测电阻接在两表笔之间，待指针稳定后读数．（4）读出指针在刻度盘上所指示的数值，观察选择开关所对应的电阻挡的倍率，用指示数值＿乘以__倍率_，即得测量结果．（5）用完后将旋钮调至交流电压最高档或“OFF”档。二、欧姆表测电阻欧姆表是根据闭合电路欧姆定律__制成的，可直接读出电阻之值，其结构如图所示，其中G为灵敏电流表，满偏电流Ig，内阻为Rg，电源电动势为E，内阻为r,R0为调零电阻．当红黑表笔不接触时，电流表示数为零，两表笔间电阻为无穷大，当红黑表笔短接时，调节R0使指针满偏：Ig=E/（Rg+r）．当红黑表笔间接Rx时，通过电流表电流I=E/(Rg+RX+r)，每一个Rx对应一个电流I，在刻度盘上标出与I对应的Rx的值，这样即可读出待测电阻阻值，但由上式看出，I与Rx不成比例，故欧姆表刻度不均匀__．【例1】某欧姆表内部使用1.5V干电池一节，在某档两表笔短接时，表针正好指于0Ω处，此时有30mA电流流过表笔．如用此档测某一电阻，看到表针正指电表刻度正中，则该电阻值为________Ω．若用此档去测两个串联起来的这样的电阻，则通过表笔的电流为_________mA．【例2】一位学生使用多用电表测电阻，他在实验中有违反使用规则之处，其主要实验步骤如下：A．把选择开关扳到×1k的欧姆挡上B．把表笔插入测试笔插孔中，先把两根表笔相接触，旋转调零旋钮，使指针指在电阻刻度的零位上C．把两根表笔分别与某一待测电阻的两端接触，发现这时指针偏转较小（相对电阻刻度的零刻线）D．换用×100的欧姆挡上，发现这时指针偏转适中，随即记下欧姆数值E．把表笔从测试笔插孔中拔出后，把多用表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其它元件和电源断开，不用手碰表笔的金属杆．这个学生1在实验中违反了使用规则的地方是：________________.三．测定电池的电动势和内电阻1．实验原理①根据闭合电路欧姆定律E=U+Ir可知，当外电路的电阻分别取R1、R2时，有E=U+rRU1和E=U+rRU2可得出E=（I2U2-I1U1）/（I1-I2）r=（U2-U1/（I1-I2）可见，只要测出电源在不同负载下的输出电压和输出电流，就可以算出电源的电动势和内电阻．②为减小误差，多测出几组U、I值，且变化范围要大些，然后在U--I图中描点作图，由图线纵截距和斜率找出E、r2．实验器材被测电池（干电池）、电流表、电压表、电阻箱等等、电键和导线等...
