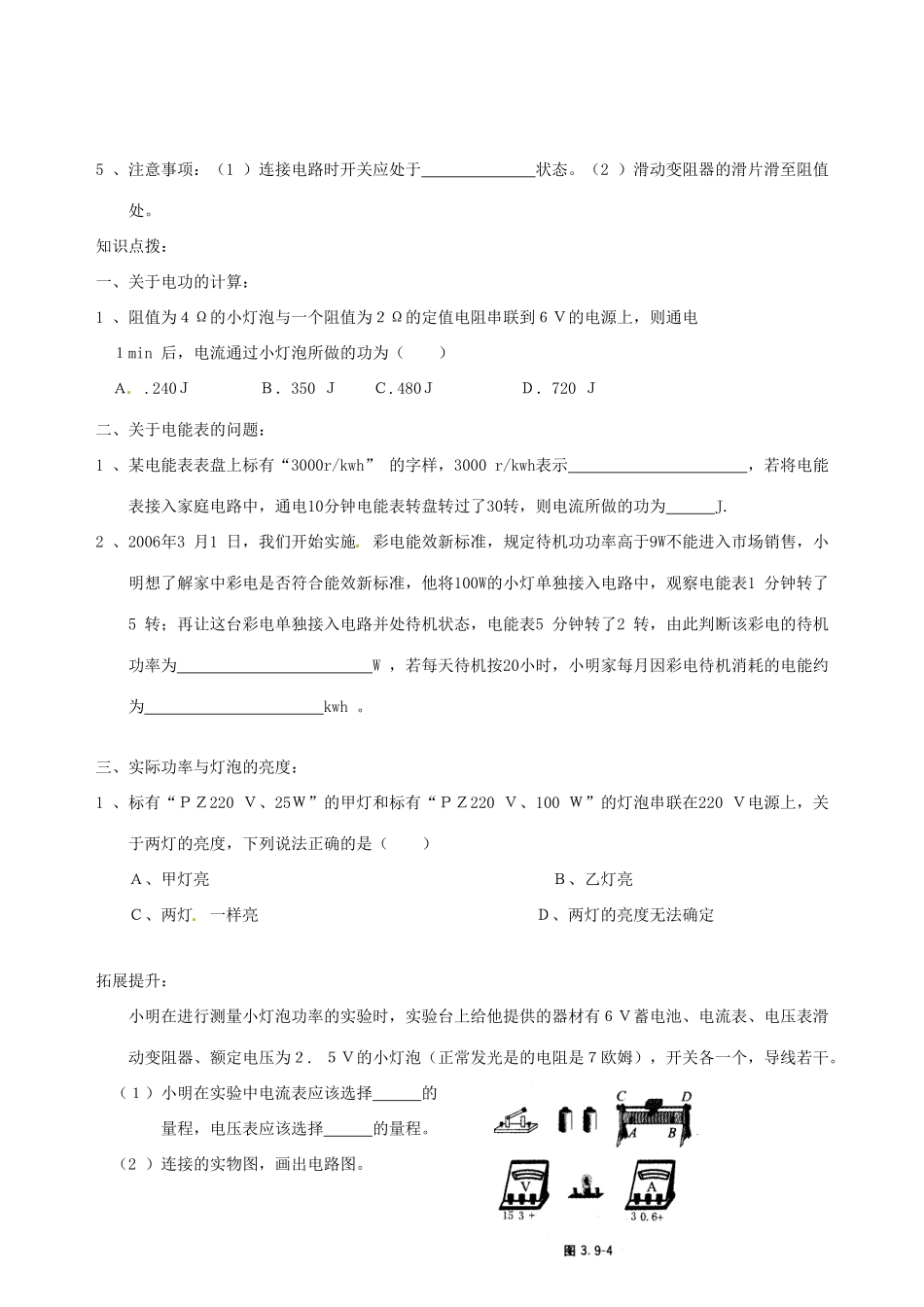

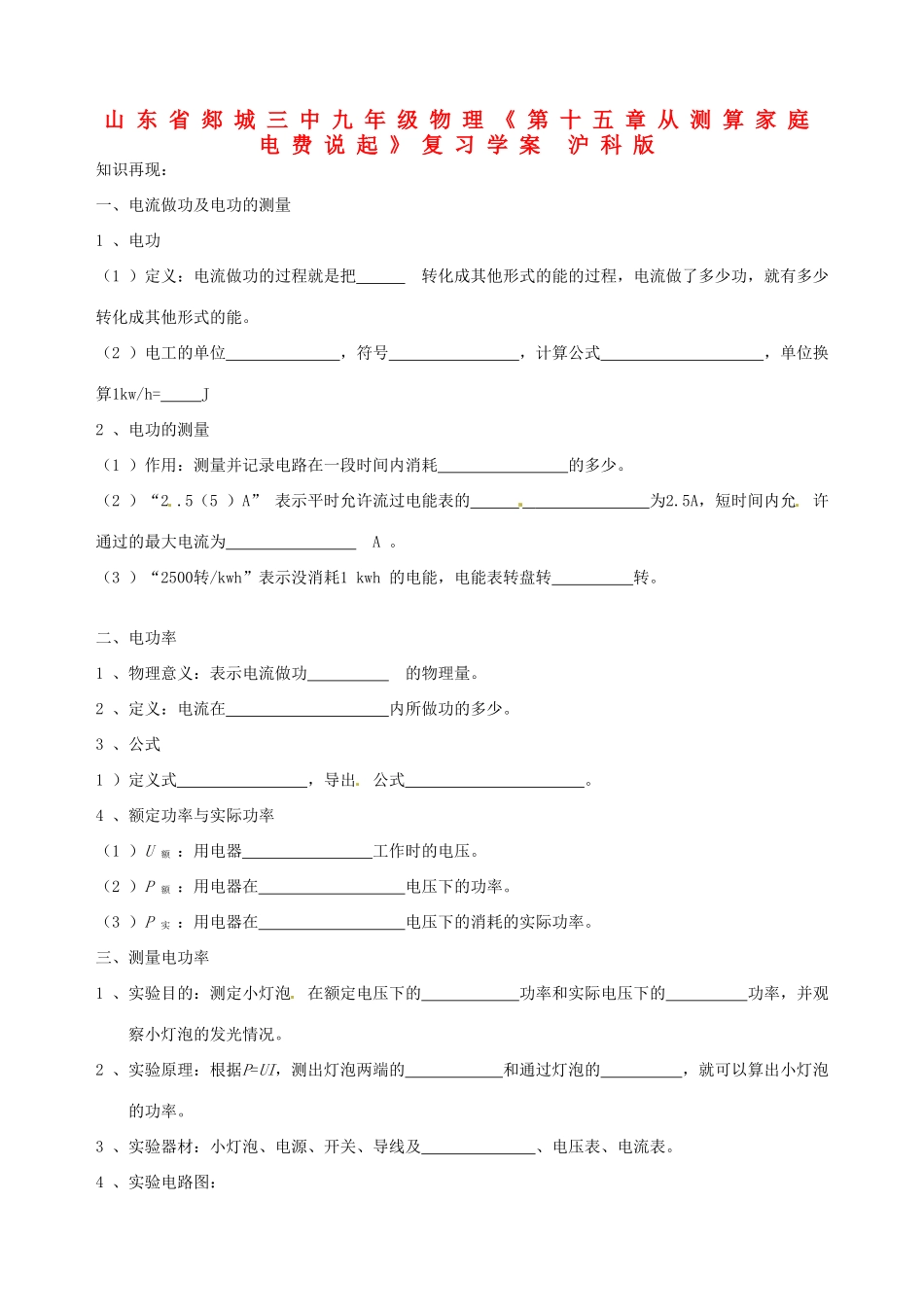

山东省郯城三中九年级物理《第十五章从测算家庭电费说起》复习学案沪科版知识再现:一、电流做功及电功的测量1、电功(1)定义:电流做功的过程就是把转化成其他形式的能的过程,电流做了多少功,就有多少转化成其他形式的能。(2)电工的单位,符号,计算公式,单位换算1kw/h=J2、电功的测量(1)作用:测量并记录电路在一段时间内消耗的多少。(2)“2.5(5)A”表示平时允许流过电能表的为2.5A,短时间内允许通过的最大电流为A。(3)“2500转/kwh”表示没消耗1kwh的电能,电能表转盘转转。二、电功率1、物理意义:表示电流做功的物理量。2、定义:电流在内所做功的多少。3、公式1)定义式,导出公式。4、额定功率与实际功率(1)U额:用电器工作时的电压。(2)P额:用电器在电压下的功率。(3)P实:用电器在电压下的消耗的实际功率。三、测量电功率1、实验目的:测定小灯泡在额定电压下的功率和实际电压下的功率,并观察小灯泡的发光情况。2、实验原理:根据P=UI,测出灯泡两端的和通过灯泡的,就可以算出小灯泡的功率。3、实验器材:小灯泡、电源、开关、导线及、电压表、电流表。4、实验电路图:5、注意事项:(1)连接电路时开关应处于状态。(2)滑动变阻器的滑片滑至阻值处。知识点拨:一、关于电功的计算:1、阻值为4Ω的小灯泡与一个阻值为2Ω的定值电阻串联到6V的电源上,则通电1min后,电流通过小灯泡所做的功为()A.240JB.350JC.480JD.720J二、关于电能表的问题:1、某电能表表盘上标有“3000r/kwh”的字样,3000r/kwh表示,若将电能表接入家庭电路中,通电10分钟电能表转盘转过了30转,则电流所做的功为J.2、2006年3月1日,我们开始实施彩电能效新标准,规定待机功功率高于9W不能进入市场销售,小明想了解家中彩电是否符合能效新标准,他将100W的小灯单独接入电路中,观察电能表1分钟转了5转;再让这台彩电单独接入电路并处待机状态,电能表5分钟转了2转,由此判断该彩电的待机功率为W,若每天待机按20小时,小明家每月因彩电待机消耗的电能约为kwh。三、实际功率与灯泡的亮度:1、标有“PZ220V、25W”的甲灯和标有“PZ220V、100W”的灯泡串联在220V电源上,关于两灯的亮度,下列说法正确的是()A、甲灯亮B、乙灯亮C、两灯一样亮D、两灯的亮度无法确定拓展提升:小明在进行测量小灯泡功率的实验时,实验台上给他提供的器材有6V蓄电池、电流表、电压表滑动变阻器、额定电压为2.5V的小灯泡(正常发光是的电阻是7欧姆),开关各一个,导线若干。(1)小明在实验中电流表应该选择的量程,电压表应该选择的量程。(2)连接的实物图,画出电路图。(3)闭合开关前应把滑动变阻器滑片的位置调到。(4)闭合开关后小明发现灯泡不亮,电流表的示数为零,电压表的示数为6V,产生故障的原因可能是下列情况的和。A、小灯泡短路B、小灯泡的灯丝断了C、小灯泡的灯座接触不良D、滑动变阻器的滑片放在了最小处(5)排除故障后,调节滑动变阻器测得上表三组数据,则小灯泡的额定功率是W。(6)由表中数据计算可知电阻不相等,你认为造成这种结果的原因是。体验成功:1.现有一只标有“2.5V0.5W”字样的小灯泡,要使它接到4.5V的电源上能正常发光,应在电路中_____联一只_______Ω的电阻。2.小宇在家里开着空调看电视,当妈妈把电饭煲插头插进插座时,家里的自动空气开关“跳闸”了。“跳闸”的原因可能是电饭煲插头内部发生______,也可能是电路中用电器___________过大。3、下列家用电器中,正常工作一小时耗电最接近1kW•h的是()A.电子表B.手电筒C.电视机D.空调机4、如图1是电流在甲、乙两灯上做功与所需时间的关系图像,从图中可比较甲、乙两灯的电功率P甲、P乙大小为()A.P甲=P乙B.P甲

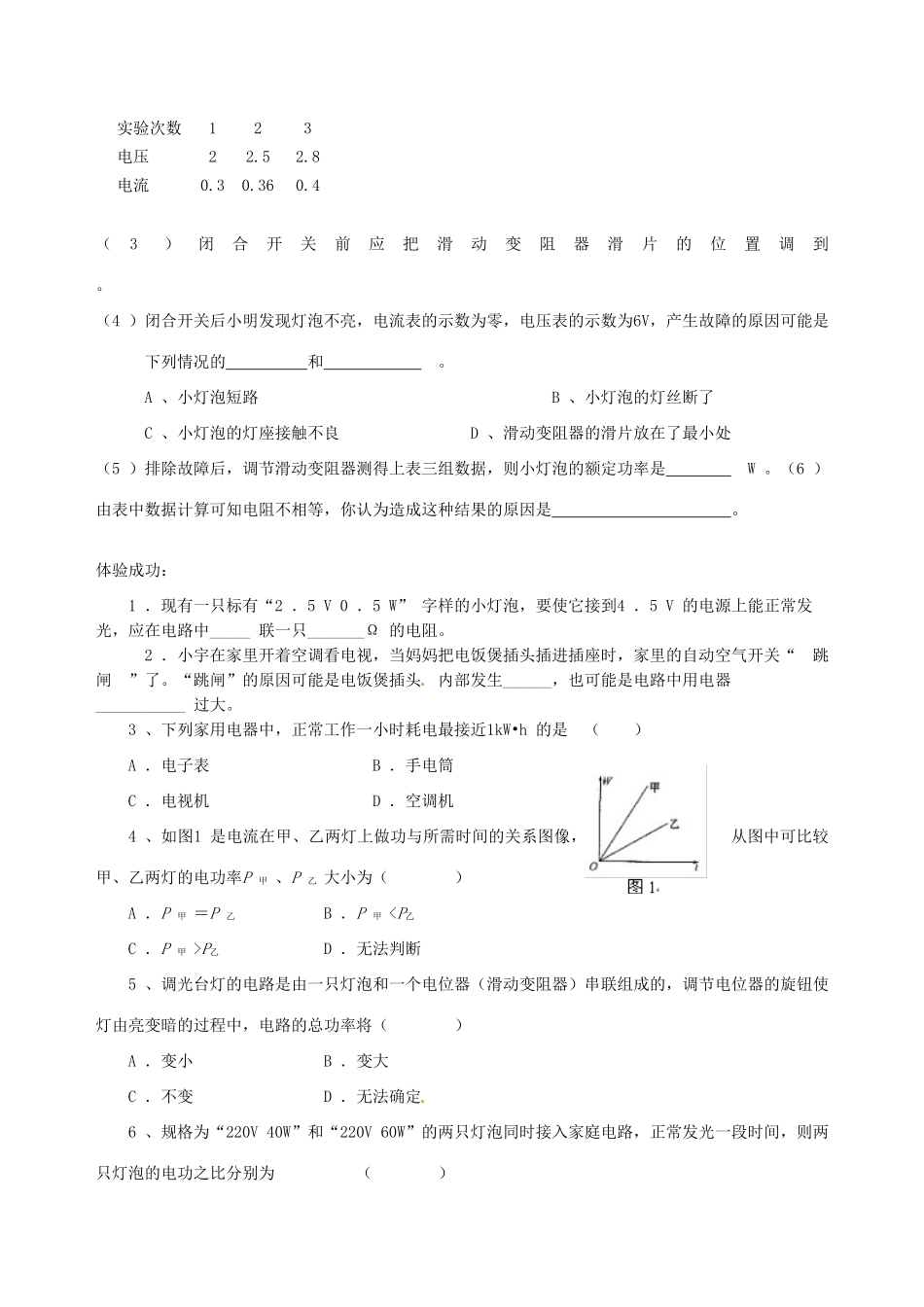

P乙D.无法判断5、调光台灯的电路是由一只灯泡和一个电位器(滑动变阻器)串联组成的,调节电位器的旋钮使灯由亮变暗的过程中,电路的总功率将()A.变小B.变大C.不变D.无法确定6、规格为“220V40W”和“220V60W”的两只灯泡同时接入家庭电路,正常发光一段时间,则两只灯泡的电功之比分别为()实验次数123电压22.52.8电...
