江苏省盐都县郭猛中学九年级物理《滑轮（2）》学案 苏科版VIP专享VIP免费

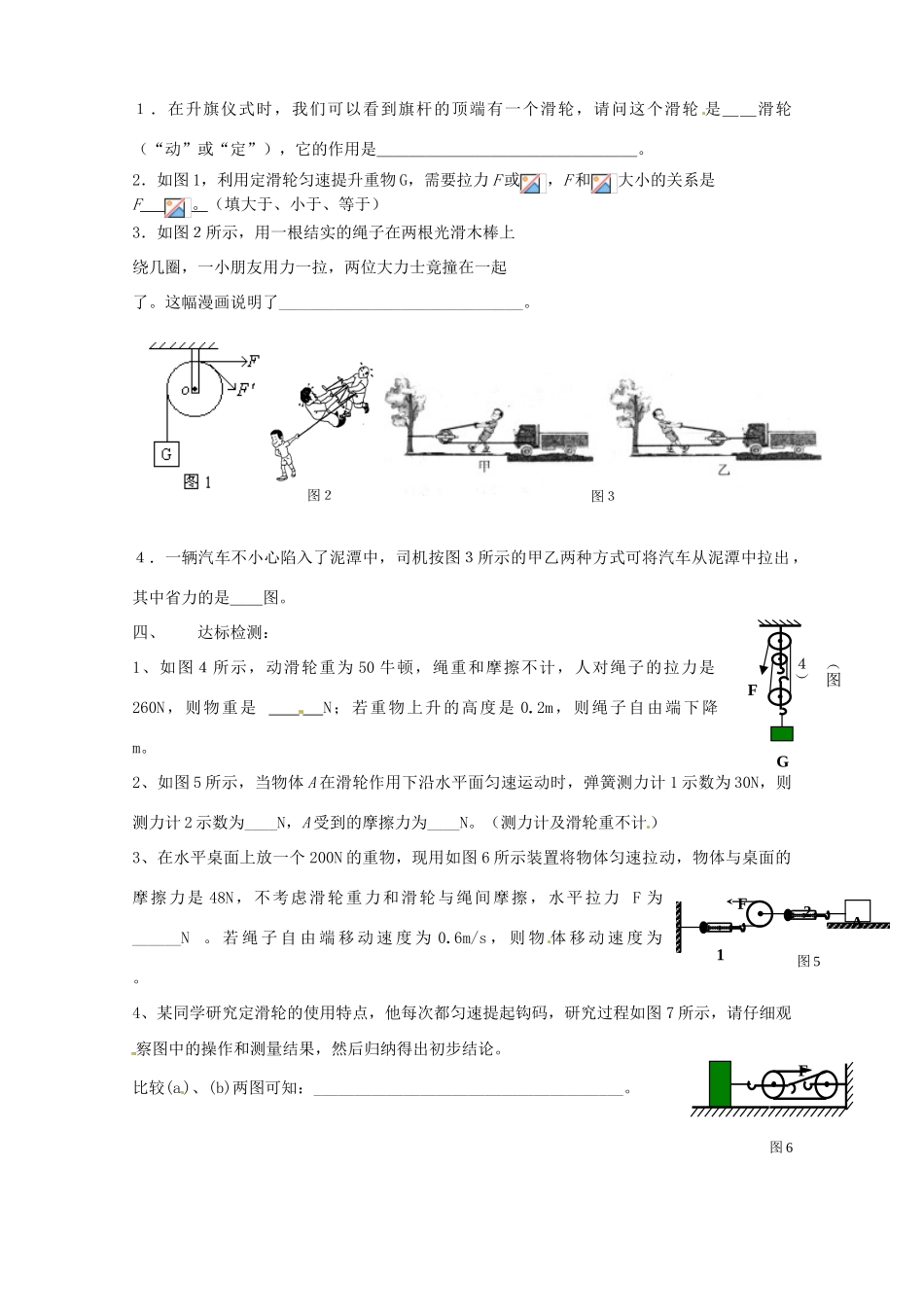

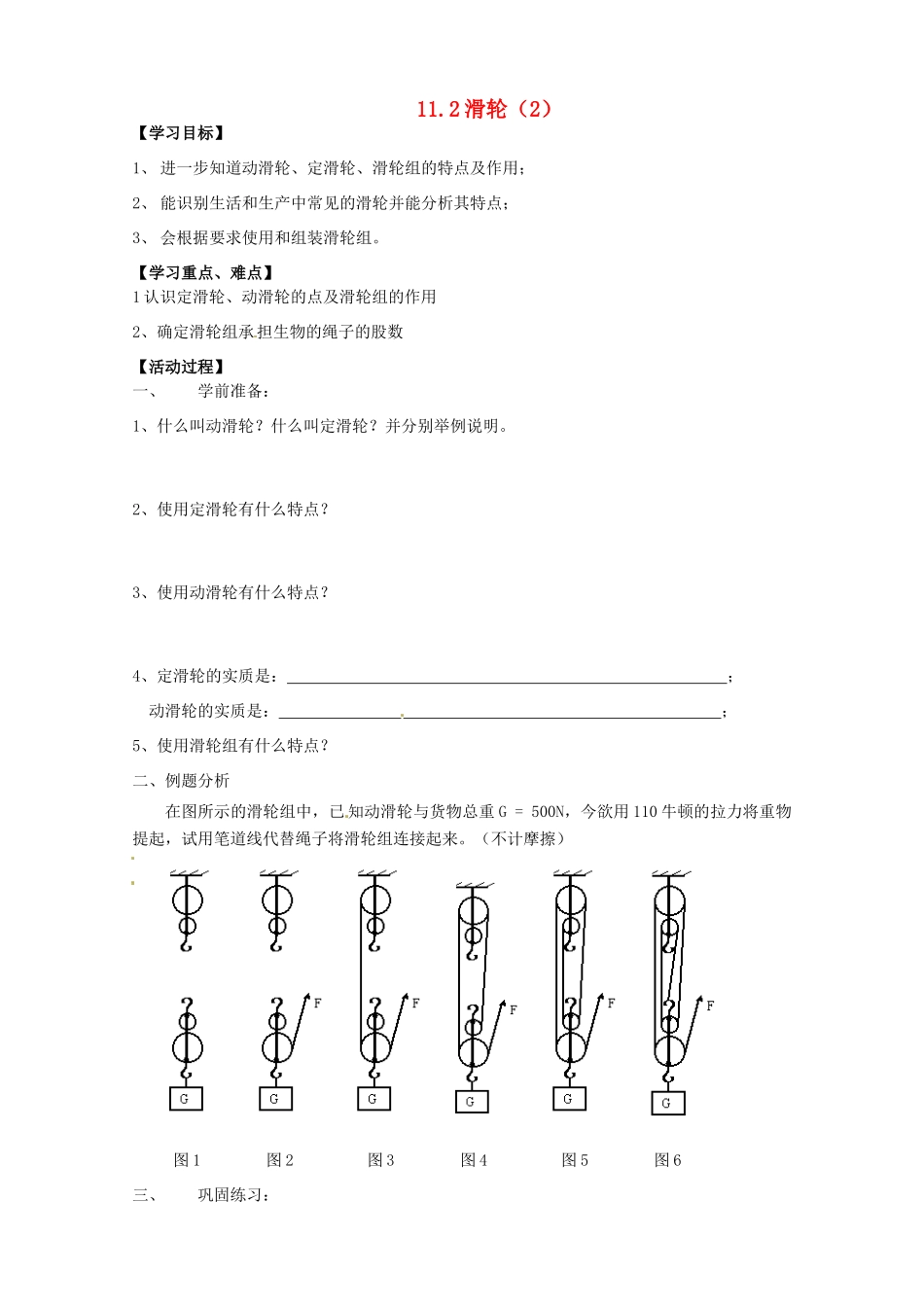

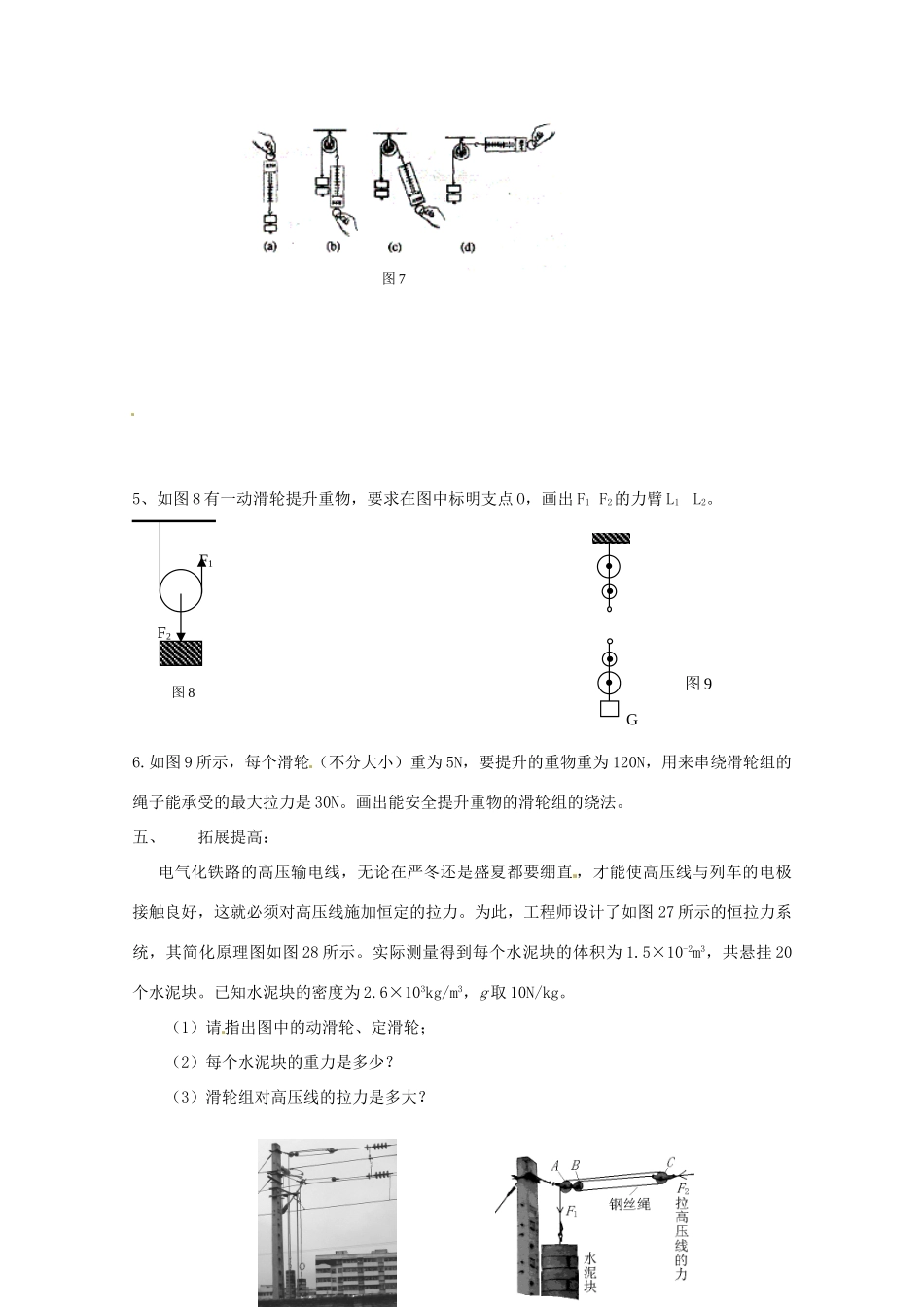

11.2滑轮（2）【学习目标】1、进一步知道动滑轮、定滑轮、滑轮组的特点及作用；2、能识别生活和生产中常见的滑轮并能分析其特点；3、会根据要求使用和组装滑轮组。【学习重点、难点】1认识定滑轮、动滑轮的点及滑轮组的作用2、确定滑轮组承担生物的绳子的股数【活动过程】一、学前准备：1、什么叫动滑轮？什么叫定滑轮？并分别举例说明。2、使用定滑轮有什么特点？3、使用动滑轮有什么特点？4、定滑轮的实质是：；动滑轮的实质是：；5、使用滑轮组有什么特点？二、例题分析在图所示的滑轮组中，已知动滑轮与货物总重G=500N，今欲用110牛顿的拉力将重物提起，试用笔道线代替绳子将滑轮组连接起来。（不计摩擦）图1图2图3图4图5图6三、巩固练习：１．在升旗仪式时，我们可以看到旗杆的顶端有一个滑轮，请问这个滑轮是＿＿滑轮（“动”或“定”），它的作用是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。2．如图1，利用定滑轮匀速提升重物G，需要拉力F或，F和大小的关系是F。（填大于、小于、等于）3．如图２所示，用一根结实的绳子在两根光滑木棒上绕几圈，一小朋友用力一拉，两位大力士竟撞在一起了。这幅漫画说明了＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。４．一辆汽车不小心陷入了泥潭中，司机按图３所示的甲乙两种方式可将汽车从泥潭中拉出，其中省力的是＿＿图。四、达标检测：1、如图４所示，动滑轮重为50牛顿，绳重和摩擦不计，人对绳子的拉力是260N，则物重是N；若重物上升的高度是0.2m，则绳子自由端下降m。2、如图5所示，当物体A在滑轮作用下沿水平面匀速运动时，弹簧测力计1示数为30N，则测力计2示数为____N，A受到的摩擦力为____N。（测力计及滑轮重不计）3、在水平桌面上放一个200N的重物，现用如图6所示装置将物体匀速拉动，物体与桌面的摩擦力是48N，不考虑滑轮重力和滑轮与绳间摩擦，水平拉力F为______N。若绳子自由端移动速度为0.6m/s，则物体移动速度为。4、某同学研究定滑轮的使用特点，他每次都匀速提起钩码，研究过程如图7所示，请仔细观察图中的操作和测量结果，然后归纳得出初步结论。比较(a)、(b)两图可知：______________________________________。图３图２FG（图４）F12A图5F图65、如图8有一动滑轮提升重物，要求在图中标明支点O，画出F1F2的力臂L1L2。6.如图9所示，每个滑轮（不分大小）重为5N，要提升的重物重为120N，用来串绕滑轮组的绳子能承受的最大拉力是30N。画出能安全提升重物的滑轮组的绕法。五、拓展提高：电气化铁路的高压输电线，无论在严冬还是盛夏都要绷直，才能使高压线与列车的电极接触良好，这就必须对高压线施加恒定的拉力。为此，工程师设计了如图27所示的恒拉力系统，其简化原理图如图28所示。实际测量得到每个水泥块的体积为1.5×10-2m3，共悬挂20个水泥块。已知水泥块的密度为2.6×103kg/m3，g取10N/kg。（1）请指出图中的动滑轮、定滑轮；（2）每个水泥块的重力是多少？（3）滑轮组对高压线的拉力是多大？F2F1图8G图9图7根据初二学习的滑轮有关知识，请你回答如下几个问题：(1)滑轮除了可以省力外，还有哪些优点？请说出1个。(2)什么样的滑轮不能省力？(3)现在，有一个由1个动滑轮和2个定滑轮组成的滑轮组，我们将它颠倒与由1个定滑轮和2个定动滑轮组成的滑轮组，则后者比前者可多省几分之几的力？【作业布置】预习：11.3功完成补充习题相应作业
