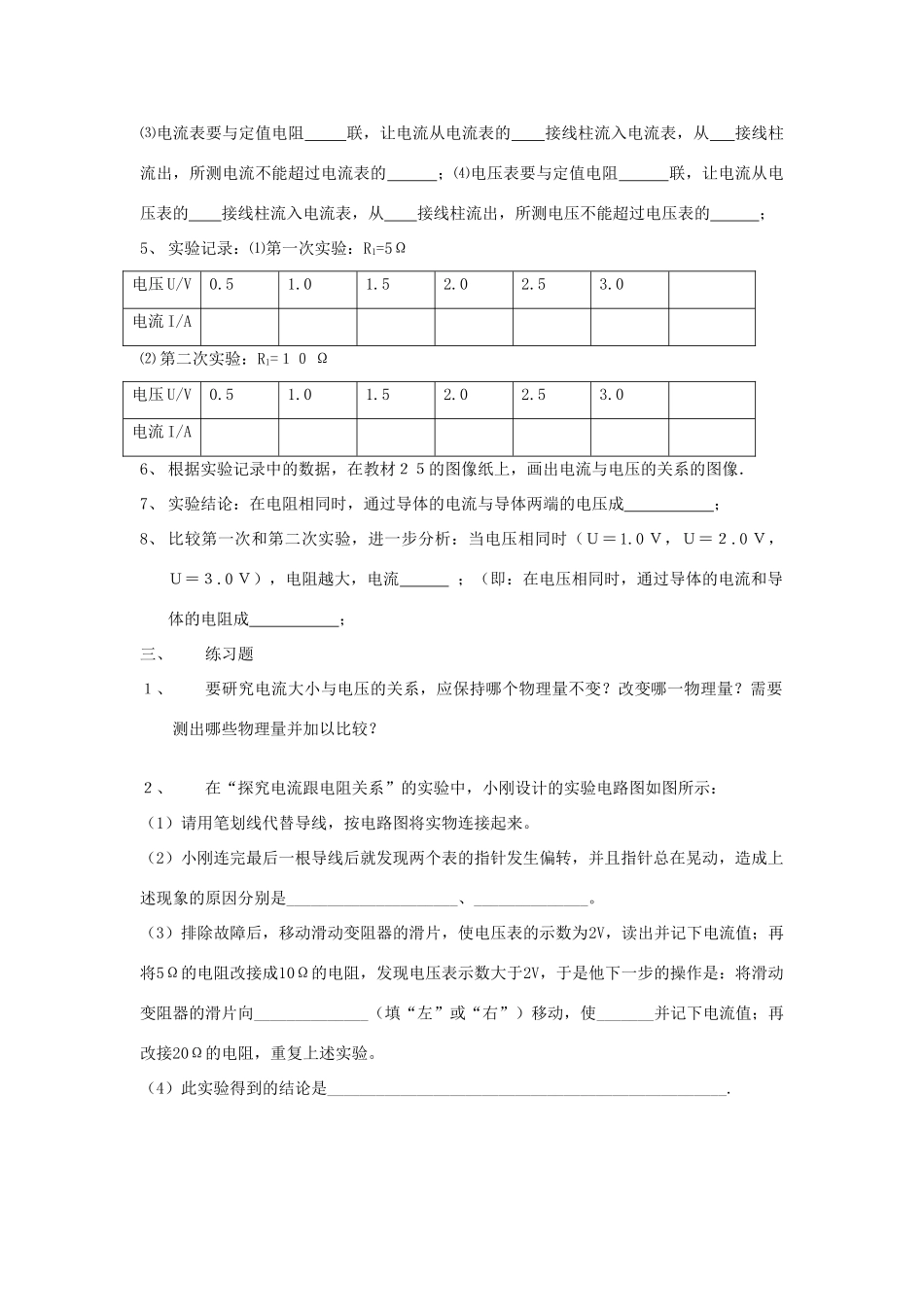

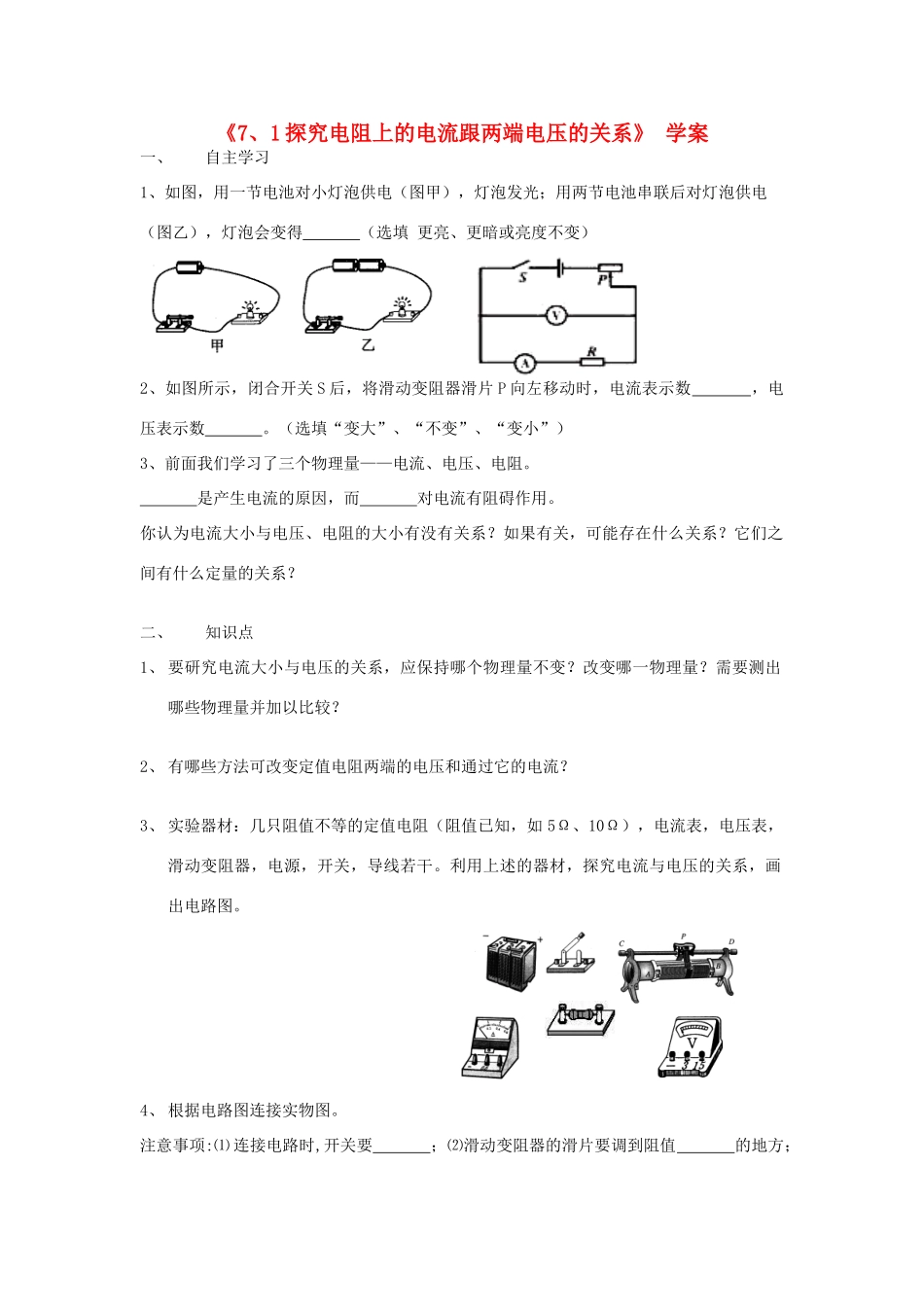

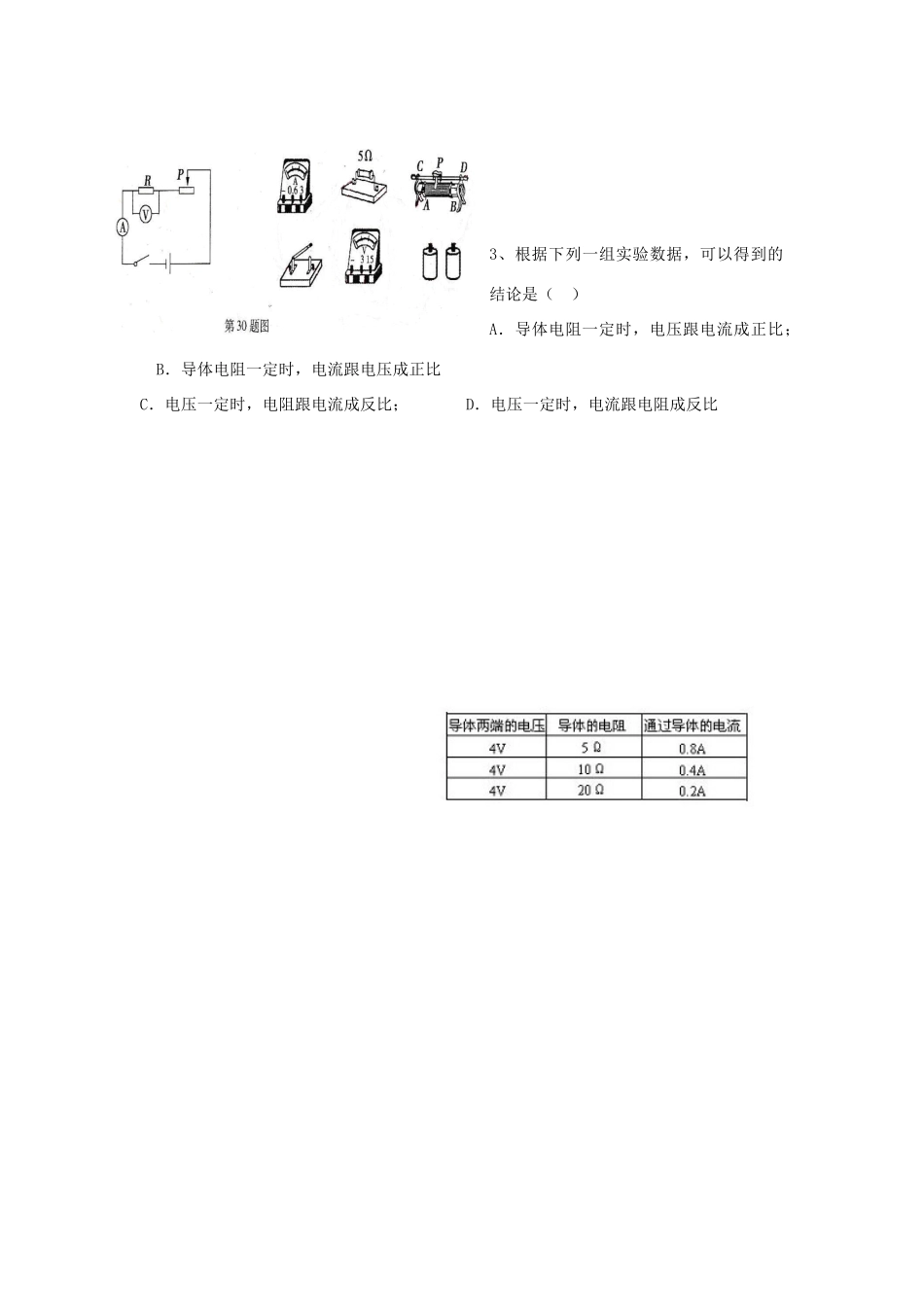

《7、1探究电阻上的电流跟两端电压的关系》学案一、自主学习1、如图，用一节电池对小灯泡供电（图甲），灯泡发光；用两节电池串联后对灯泡供电（图乙），灯泡会变得（选填更亮、更暗或亮度不变）2、如图所示，闭合开关S后，将滑动变阻器滑片P向左移动时，电流表示数，电压表示数。（选填“变大”、“不变”、“变小”）3、前面我们学习了三个物理量——电流、电压、电阻。是产生电流的原因，而对电流有阻碍作用。你认为电流大小与电压、电阻的大小有没有关系？如果有关，可能存在什么关系？它们之间有什么定量的关系？二、知识点1、要研究电流大小与电压的关系，应保持哪个物理量不变？改变哪一物理量？需要测出哪些物理量并加以比较？2、有哪些方法可改变定值电阻两端的电压和通过它的电流？3、实验器材：几只阻值不等的定值电阻（阻值已知，如5Ω、10Ω），电流表，电压表，滑动变阻器，电源，开关，导线若干。利用上述的器材，探究电流与电压的关系，画出电路图。4、根据电路图连接实物图。注意事项:⑴连接电路时,开关要；⑵滑动变阻器的滑片要调到阻值的地方；⑶电流表要与定值电阻联，让电流从电流表的接线柱流入电流表，从接线柱流出，所测电流不能超过电流表的；⑷电压表要与定值电阻联，让电流从电压表的接线柱流入电流表，从接线柱流出，所测电压不能超过电压表的；5、实验记录：⑴第一次实验：R1=5Ω电压U/V0.51.01.52.02.53.0电流I/A⑵第二次实验：R1=１０Ω电压U/V0.51.01.52.02.53.0电流I/A6、根据实验记录中的数据，在教材２５的图像纸上，画出电流与电压的关系的图像．7、实验结论：在电阻相同时，通过导体的电流与导体两端的电压成；8、比较第一次和第二次实验，进一步分析：当电压相同时（Ｕ＝1.0Ｖ，Ｕ＝２.0Ｖ，Ｕ＝３.0Ｖ），电阻越大，电流；（即：在电压相同时，通过导体的电流和导体的电阻成；三、练习题１、要研究电流大小与电压的关系，应保持哪个物理量不变？改变哪一物理量？需要测出哪些物理量并加以比较？２、在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：（1）请用笔划线代替导线，按电路图将实物连接起来。（2）小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造成上述现象的原因分别是_____________________、______________。（3）排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步的操作是：将滑动变阻器的滑片向______________（填“左”或“右”）移动，使_______并记下电流值；再改接20Ω的电阻，重复上述实验。（4）此实验得到的结论是_________________________________________________.3、根据下列一组实验数据，可以得到的结论是（）A．导体电阻一定时，电压跟电流成正比；B．导体电阻一定时，电流跟电压成正比C．电压一定时，电阻跟电流成反比；D．电压一定时，电流跟电阻成反比
