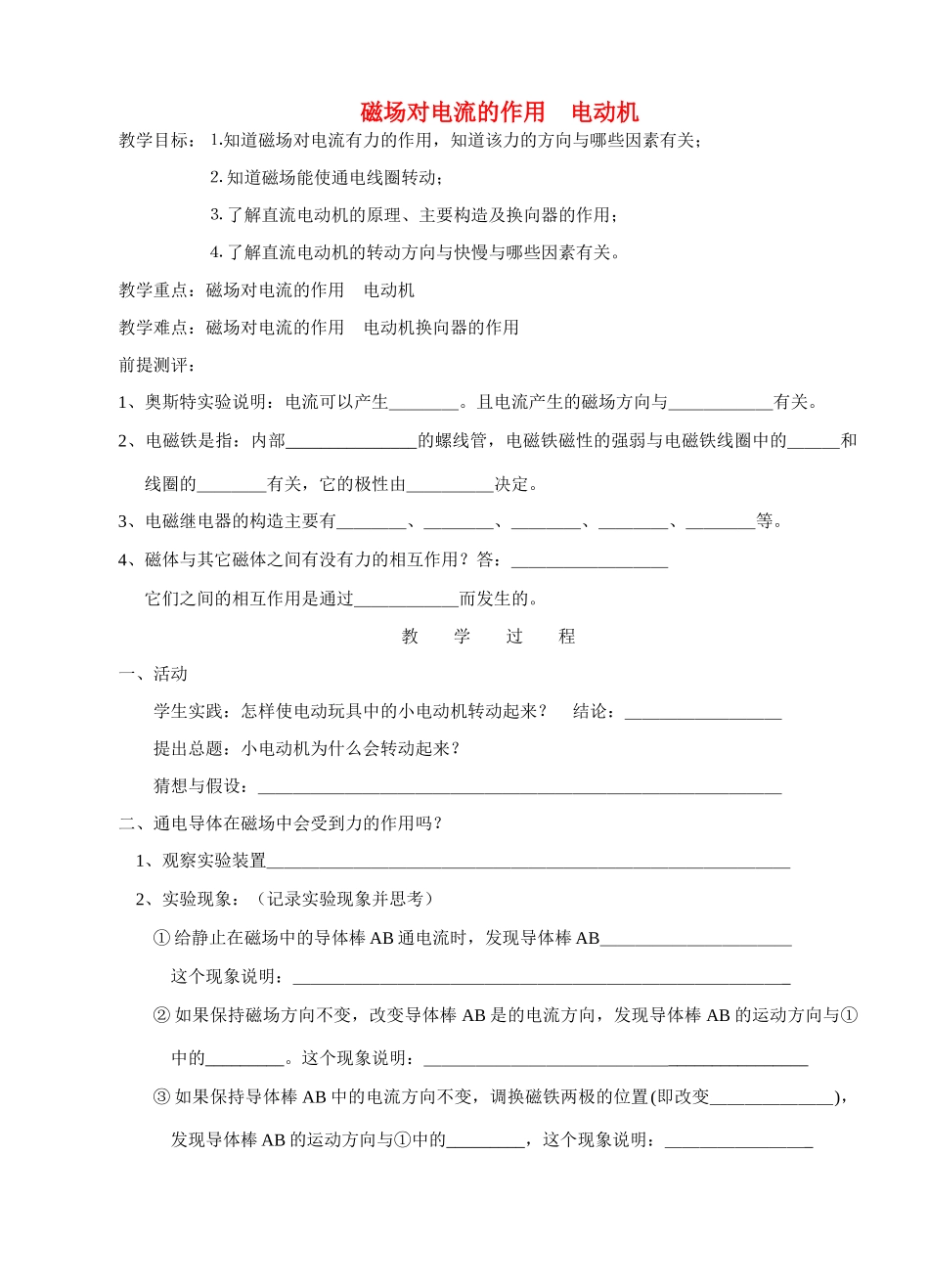

磁场对电流的作用电动机教学目标：⒈知道磁场对电流有力的作用，知道该力的方向与哪些因素有关；⒉知道磁场能使通电线圈转动；⒊了解直流电动机的原理、主要构造及换向器的作用；⒋了解直流电动机的转动方向与快慢与哪些因素有关。教学重点：磁场对电流的作用电动机教学难点：磁场对电流的作用电动机换向器的作用前提测评：1、奥斯特实验说明：电流可以产生＿＿＿＿。且电流产生的磁场方向与＿＿＿＿＿＿有关。2、电磁铁是指：内部_______________的螺线管，电磁铁磁性的强弱与电磁铁线圈中的＿＿＿和线圈的＿＿＿＿有关，它的极性由＿＿＿＿＿决定。3、电磁继电器的构造主要有＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿等。4、磁体与其它磁体之间有没有力的相互作用？答：＿＿＿＿＿＿＿＿＿它们之间的相互作用是通过＿＿＿＿＿＿而发生的。教学过程一、活动学生实践：怎样使电动玩具中的小电动机转动起来？结论：＿＿＿＿＿＿＿＿＿提出总题：小电动机为什么会转动起来？猜想与假设：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿二、通电导体在磁场中会受到力的作用吗？1、观察实验装置＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿2、实验现象：（记录实验现象并思考）①给静止在磁场中的导体棒AB通电流时，发现导体棒AB＿＿＿＿＿＿＿＿＿＿＿这个现象说明：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿_②如果保持磁场方向不变，改变导体棒AB是的电流方向，发现导体棒AB的运动方向与①中的_________。这个现象说明：＿＿＿＿＿＿＿＿＿＿＿＿＿＿________________③如果保持导体棒AB中的电流方向不变，调换磁铁两极的位置(即改变＿＿＿＿＿＿＿)，发现导体棒AB的运动方向与①中的_________，这个现象说明：＿＿＿＿＿＿＿＿_④如果撤去磁铁，则通电导体棒AB会不会发生运动？答：＿＿＿＿＿＿3、实验结论：通电导体在磁场中要受到＿＿＿的作用；且方向与导体中的＿＿＿＿＿和＿＿＿＿＿有关。思考与实践一：1、要改变通电导体在磁场中的方向，可以采取哪些措施？答：＿＿＿＿＿＿＿＿＿＿＿＿＿＿2、如果同时改变磁场方向和导体中的电流方向，则通电导体在磁场中的受力方向是否发生改变？答：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿3、通电导体在磁场中是否一定受到力的作用？答：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿三、通电线圈在磁场中将怎样运动？1、观察实验装置＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿2、实验现象：通电线圈在磁场中因＿＿＿＿＿＿＿＿＿＿要发生＿＿＿＿＿＿。但当线圈稍微转过平衡位置后，＿＿＿＿＿＿＿＿，最后＿＿＿＿＿＿＿＿＿。3、平衡位置：线圈平面与磁感线互相＿＿＿＿的位置叫做平衡位置。在该处线圈受＿＿＿力。4、怎样才能使线圈能在磁场中持续转动？答：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。在课本图16-27中还能如何改进？＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿思考与练习二：1、当通电线圈转到平衡位置时，有没有受到力的作用？如果受到力的作用，则受到的是什么力？答：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿2、既然当通电线圈转到平衡位置时受到的是平衡力，那它为什么还能越过平衡位置？答：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿四、直流电动机的工作原理1、制造原理：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿2、换向器：构造：＿＿＿＿＿＿＿作用：当＿＿＿＿＿＿＿＿＿＿＿时，换向器能自动＿＿＿＿＿＿＿＿＿＿＿＿＿。3、直流电动机的工作：利用磁场对电流的作用使线圈发生＿＿＿＿＿，同时利用＿＿＿＿＿＿在线圈刚转过平衡位置时及时改变线圈中的＿＿＿＿＿＿＿，使线圈持续转动。4、能量的转化：直流电动机工作时，主要是把＿＿＿＿能转化为＿＿＿＿＿能。五、安装直流电动机模型（串联滑动变阻器）1、主要构造：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿2、组装：组装过程中应注...
