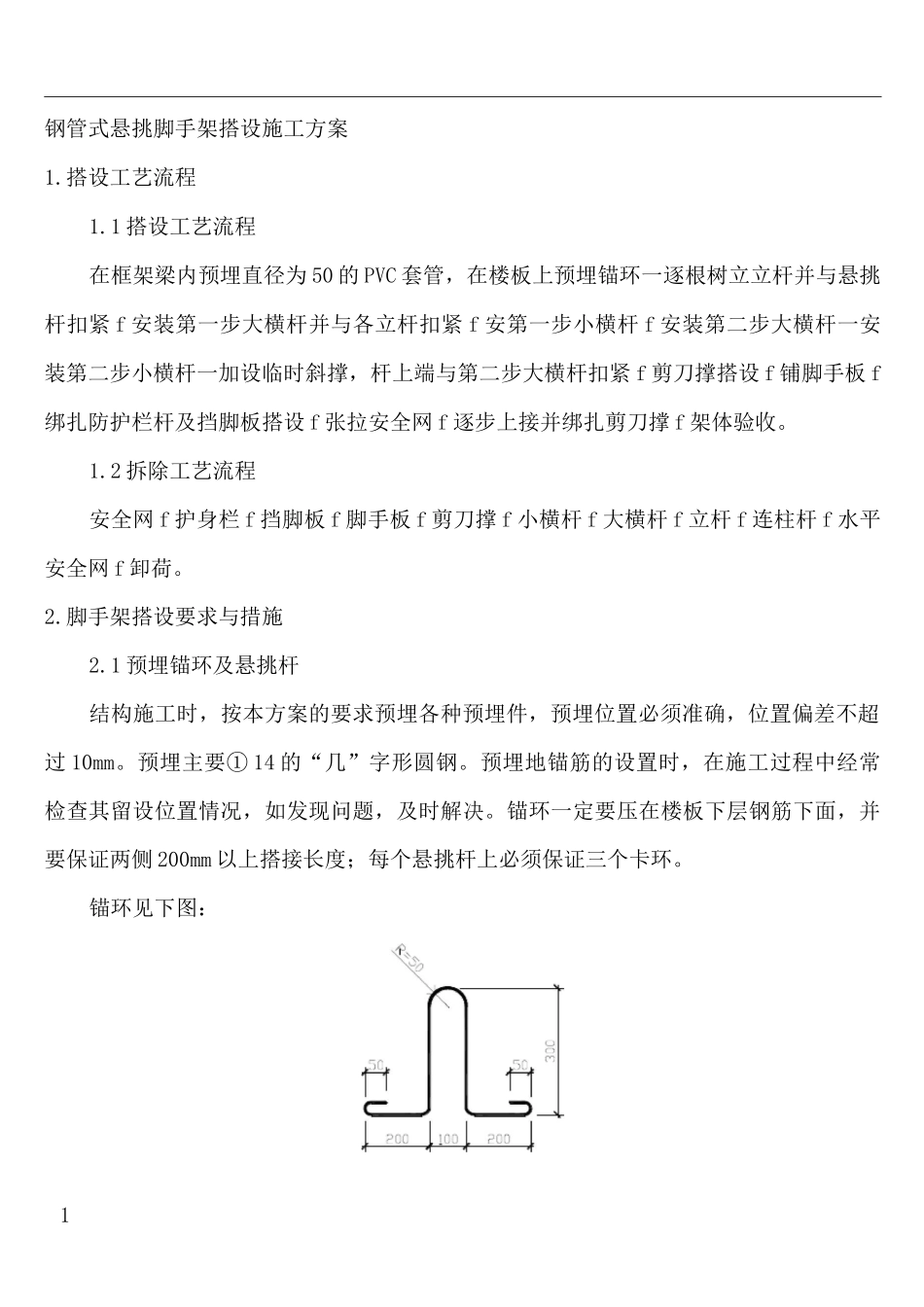

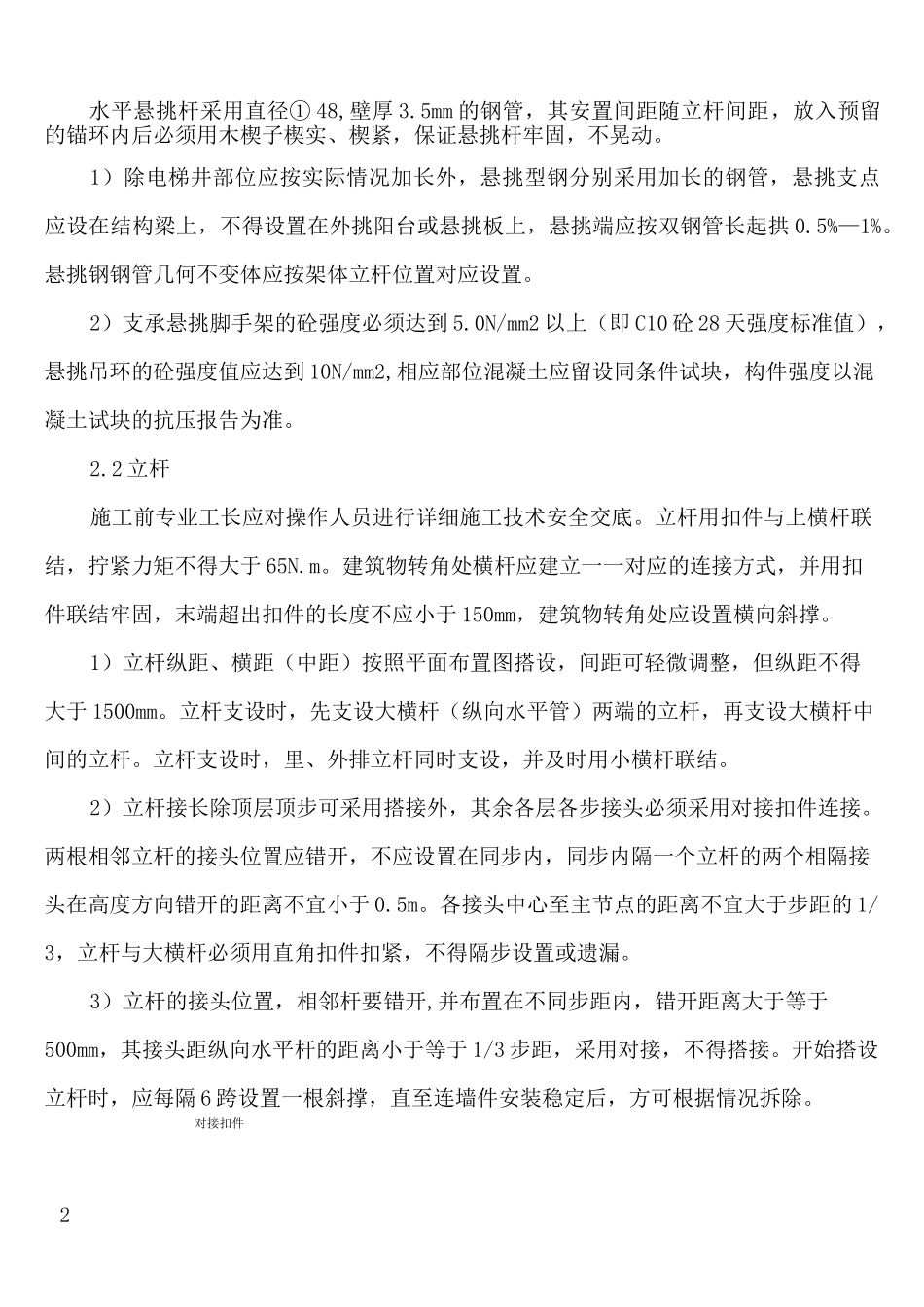

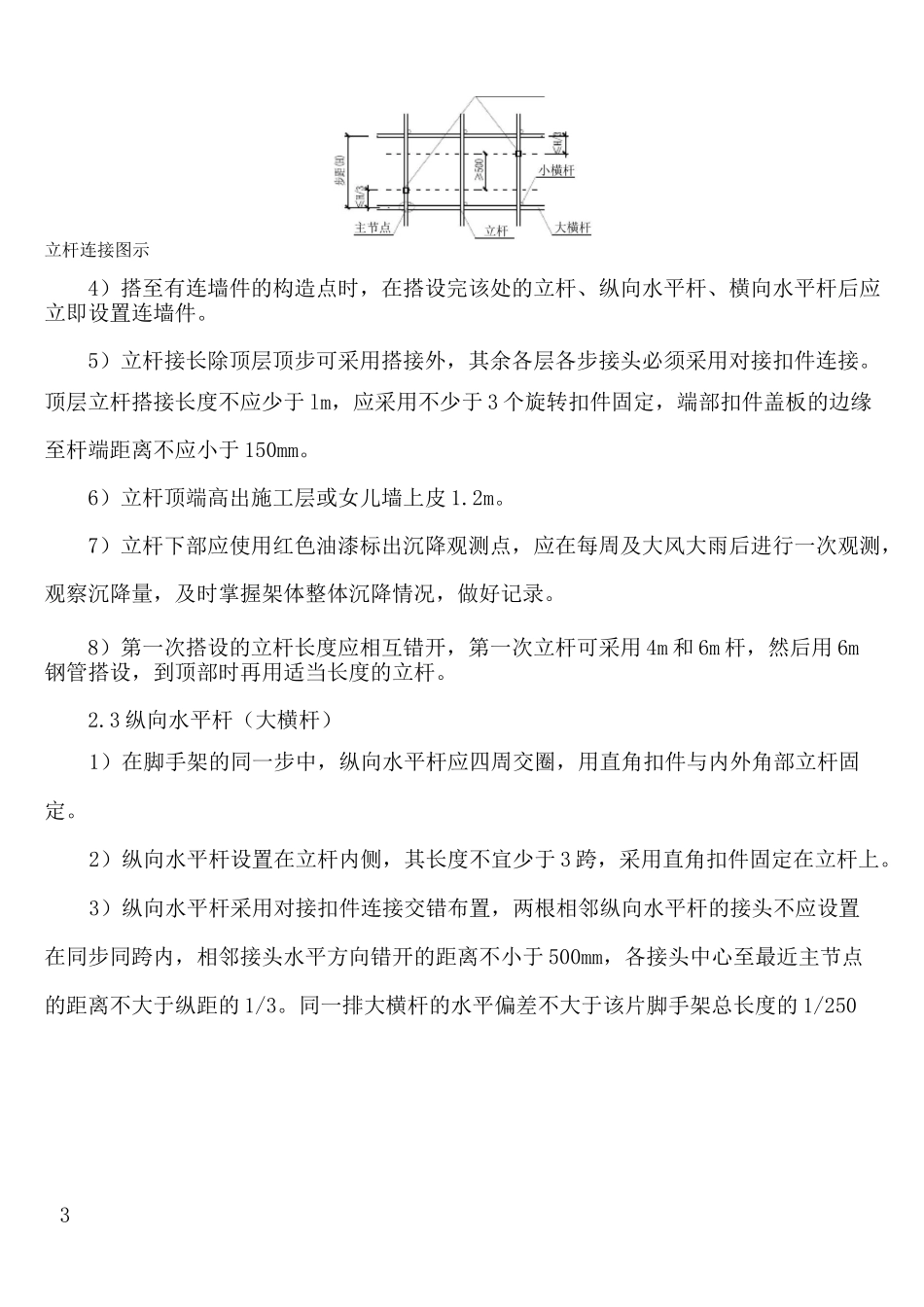

1钢管式悬挑脚手架搭设施工方案1.搭设工艺流程1.1搭设工艺流程在框架梁内预埋直径为50的PVC套管，在楼板上预埋锚环一逐根树立立杆并与悬挑杆扣紧f安装第一步大横杆并与各立杆扣紧f安第一步小横杆f安装第二步大横杆一安装第二步小横杆一加设临时斜撑，杆上端与第二步大横杆扣紧f剪刀撑搭设f铺脚手板f绑扎防护栏杆及挡脚板搭设f张拉安全网f逐步上接并绑扎剪刀撑f架体验收。1.2拆除工艺流程安全网f护身栏f挡脚板f脚手板f剪刀撑f小横杆f大横杆f立杆f连柱杆f水平安全网f卸荷。2.脚手架搭设要求与措施2.1预埋锚环及悬挑杆结构施工时，按本方案的要求预埋各种预埋件，预埋位置必须准确，位置偏差不超过10mm。预埋主要①14的“几”字形圆钢。预埋地锚筋的设置时，在施工过程中经常检查其留设位置情况，如发现问题，及时解决。锚环一定要压在楼板下层钢筋下面，并要保证两侧200mm以上搭接长度；每个悬挑杆上必须保证三个卡环。锚环见下图：2水平悬挑杆采用直径①48,壁厚3.5mm的钢管，其安置间距随立杆间距，放入预留的锚环内后必须用木楔子楔实、楔紧，保证悬挑杆牢固，不晃动。1）除电梯井部位应按实际情况加长外，悬挑型钢分别采用加长的钢管，悬挑支点应设在结构梁上，不得设置在外挑阳台或悬挑板上，悬挑端应按双钢管长起拱0.5%—1%。悬挑钢钢管几何不变体应按架体立杆位置对应设置。2）支承悬挑脚手架的砼强度必须达到5.0N/mm2以上（即C10砼28天强度标准值），悬挑吊环的砼强度值应达到10N/mm2,相应部位混凝土应留设同条件试块，构件强度以混凝土试块的抗压报告为准。2.2立杆施工前专业工长应对操作人员进行详细施工技术安全交底。立杆用扣件与上横杆联结，拧紧力矩不得大于65N.m。建筑物转角处横杆应建立一一对应的连接方式，并用扣件联结牢固，末端超出扣件的长度不应小于150mm，建筑物转角处应设置横向斜撑。1）立杆纵距、横距（中距）按照平面布置图搭设，间距可轻微调整，但纵距不得大于1500mm。立杆支设时，先支设大横杆（纵向水平管）两端的立杆，再支设大横杆中间的立杆。立杆支设时，里、外排立杆同时支设，并及时用小横杆联结。2）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。两根相邻立杆的接头位置应错开，不应设置在同步内，同步内隔一个立杆的两个相隔接头在高度方向错开的距离不宜小于0.5m。各接头中心至主节点的距离不宜大于步距的1/3，立杆与大横杆必须用直角扣件扣紧，不得隔步设置或遗漏。3）立杆的接头位置，相邻杆要错开,并布置在不同步距内，错开距离大于等于500mm，其接头距纵向水平杆的距离小于等于1/3步距，采用对接，不得搭接。开始搭设立杆时，应每隔6跨设置一根斜撑，直至连墙件安装稳定后，方可根据情况拆除。对接扣件3立杆连接图示4）搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后应立即设置连墙件。5）立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。顶层立杆搭接长度不应少于lm，应采用不少于3个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于150mm。6）立杆顶端高出施工层或女儿墙上皮1.2m。7）立杆下部应使用红色油漆标出沉降观测点，应在每周及大风大雨后进行一次观测，观察沉降量，及时掌握架体整体沉降情况，做好记录。8）第一次搭设的立杆长度应相互错开，第一次立杆可采用4m和6m杆，然后用6m钢管搭设，到顶部时再用适当长度的立杆。2.3纵向水平杆（大横杆）1）在脚手架的同一步中，纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。2）纵向水平杆设置在立杆内侧，其长度不宜少于3跨，采用直角扣件固定在立杆上。3）纵向水平杆采用对接扣件连接交错布置，两根相邻纵向水平杆的接头不应设置在同步同跨内，相邻接头水平方向错开的距离不小于500mm，各接头中心至最近主节点的距离不大于纵距的1/3。同一排大横杆的水平偏差不大于该片脚手架总长度的1/2504且不大于小横杆大横杆.立A-A剖4）防护栏杆采用上下二道，上道高度1.2m,下道高度0.6m,可用对接也可用搭接,搭接长度在1m以上等距离设置3个旋转扣件，端部扣件离钢管边缘距离不少于150mm。5）纵向扫地杆...
