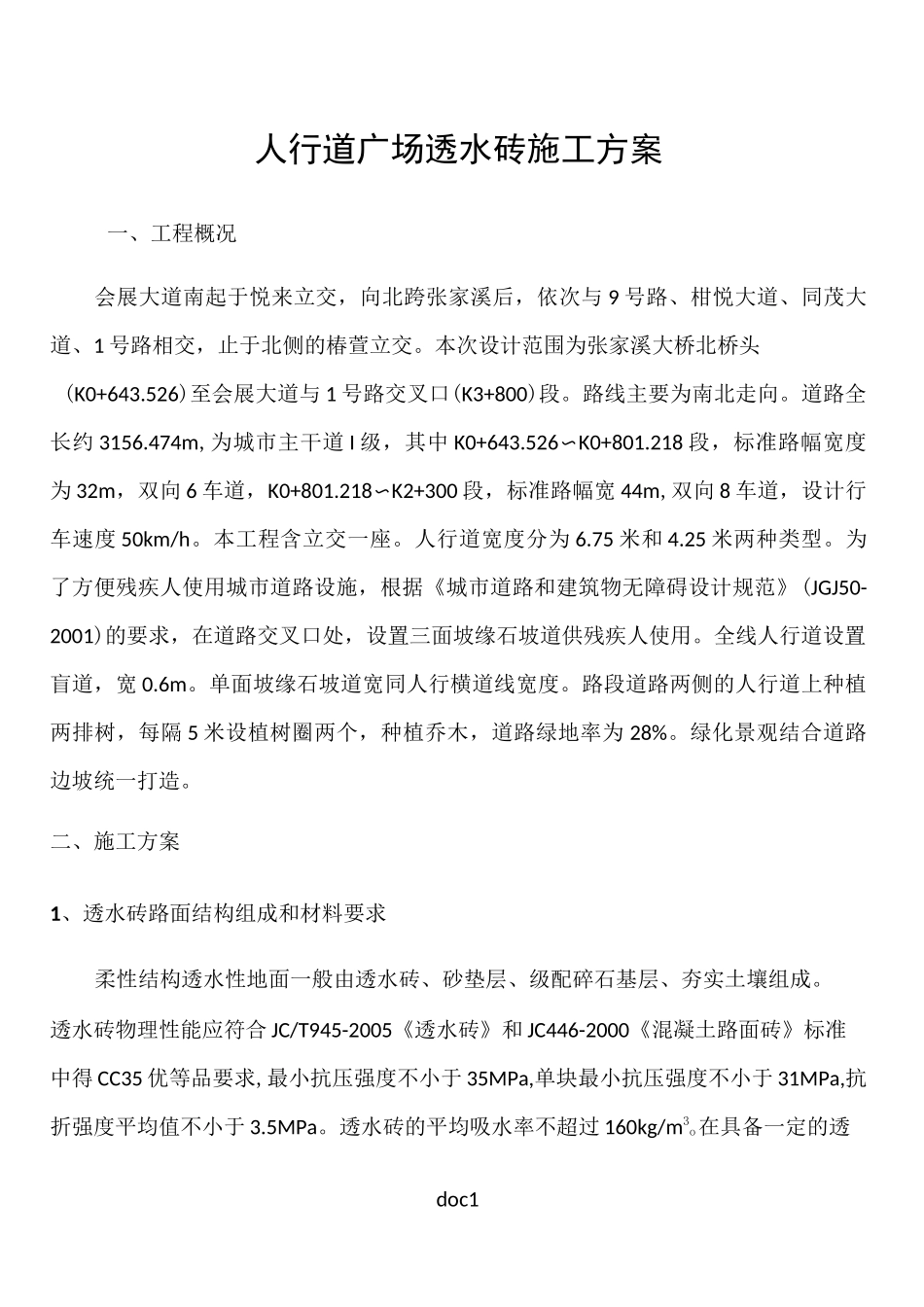

doc1人行道广场透水砖施工方案一、工程概况会展大道南起于悦来立交，向北跨张家溪后，依次与9号路、柑悦大道、同茂大道、1号路相交，止于北侧的椿萱立交。本次设计范围为张家溪大桥北桥头(K0+643.526)至会展大道与1号路交叉口(K3+800)段。路线主要为南北走向。道路全长约3156.474m,为城市主干道I级，其中K0+643.526〜K0+801.218段，标准路幅宽度为32m，双向6车道，K0+801.218〜K2+300段，标准路幅宽44m,双向8车道，设计行车速度50km/h。本工程含立交一座。人行道宽度分为6.75米和4.25米两种类型。为了方便残疾人使用城市道路设施，根据《城市道路和建筑物无障碍设计规范》(JGJ50-2001)的要求，在道路交叉口处，设置三面坡缘石坡道供残疾人使用。全线人行道设置盲道，宽0.6m。单面坡缘石坡道宽同人行横道线宽度。路段道路两侧的人行道上种植两排树，每隔5米设植树圈两个，种植乔木，道路绿地率为28%。绿化景观结合道路边坡统一打造。二、施工方案1、透水砖路面结构组成和材料要求柔性结构透水性地面一般由透水砖、砂垫层、级配碎石基层、夯实土壤组成。透水砖物理性能应符合JC/T945-2005《透水砖》和JC446-2000《混凝土路面砖》标准中得CC35优等品要求,最小抗压强度不小于35MPa,单块最小抗压强度不小于31MPa,抗折强度平均值不小于3.5MPa。透水砖的平均吸水率不超过160kg/m3o在具备一定的透doc2水性的同时，还必须具备良好的防滑功能和装饰效果。透水砖规格采用250mmX150mmX60mm。合理的块形、色彩、质感的搭配可为铺面带来迥然不同的美观效果。本工程透水砖铺设方法采用“一”字形。2、施工方法2.1、基础开挖根据设计要求，透水砖基础开挖到设计标高并检查纵坡、横坡及边线。符合设计要求后修正基础，找平碾压密实。压实系数达到95%以上。在开挖、碾压过程中注意地下埋设的管线和路沿窨井周边。2.2、碾压密实碎石层在基础验收合格后进行碾压碎石层施工。良好级配一定粒级的碎石具有良好的承载能力和渗透性，其物理性能要符合GB/T14685—2001《建筑用卵石、碎石》的规定。选用中、粗砂或者天然级配砂砾料，其含泥量不大于5%，泥块含量小于2%，含水率小于3%。级配碎石选用质地坚韧、耐磨的石灰石。碎石中严禁含粘土快、植物的物质。采用机械配合人工进行摊铺作业，适量洒水并压实，压实度不小于93%。碾压碎石层施工执行DBJ01-45规范。在摊铺作业时控制好摊铺标高、坡度。碾压成型后保证厚度不小于150mm。在施工过程中局部不平整部位采用人工填补再碾压措施。2.3、15%水泥粗砂层doc3在碾压碎石层施工完毕验收合格后进行15%水泥粗砂层施工作业。水泥粗砂层厚度30mmo粗砂层粗砂米用机制粗砂，粗砂物理指标符合《建筑用砂》(GB/T14685-2001)规范要求。粗砂层起到基层找平、水体过滤、荷载缓冲等作用。粗砂层必须具有良好的透水性能，以保证透下来的水能及时有效渗透到水性基层中。考虑到水的渗透性，所以水泥用量严禁超标。垫层用砂为半干砂，湿度掌握方法为：用手攒捏拌合料成团，松开后自然散开即合格。干湿时宜的垫层砂有利于平整铺面，减少扬尘和提高垫层的密实度。15%水泥粗砂层找平采用刮板法，人工摊铺。按设计要求摊铺厚度不小于30mm。找平层表面要密实，与透水砖面层结合应牢固。2.4透水砖面层1、施工前，按设计进行人行道的定位及标定高程。2、面层施工控制标志施放按下列要求施工：a)铺装控制网格采用5.0mX5.0m；b)设置标高控制点，控制点间距5m；c)相邻标志点间拉通线。3、按放线高程，在方格内按线砌第一行样板砖，然后以此挂纵横线，纵线不动，横线平移，依次按线及样板砖砌筑。4、直线段纵线向远处延伸，纵缝直顺。曲线段砌筑成扇形状，空隙部分用切割砖填筑，也可按直线顺延铺筑，然后填补边缘处空隙。doc45、铺装时避免与路缘石出现空隙，如有空隙应甩在建筑物一侧，当建筑物一侧及井边出现空隙用切割砖填平。6、切割砖时，弹线切割；遇到连续切割砖的现象，保证切边在一条直线，偏差不大于2mm。7、铺装时，砖应轻、平放，落砖贴近已铺好的砖垂直落下，不能推砖，造成积砂现象，并观察和调整好砖面图案的方向。用木锤或胶锤轻击砖的中间1/3面积处，不应损伤砖的边角，直...
