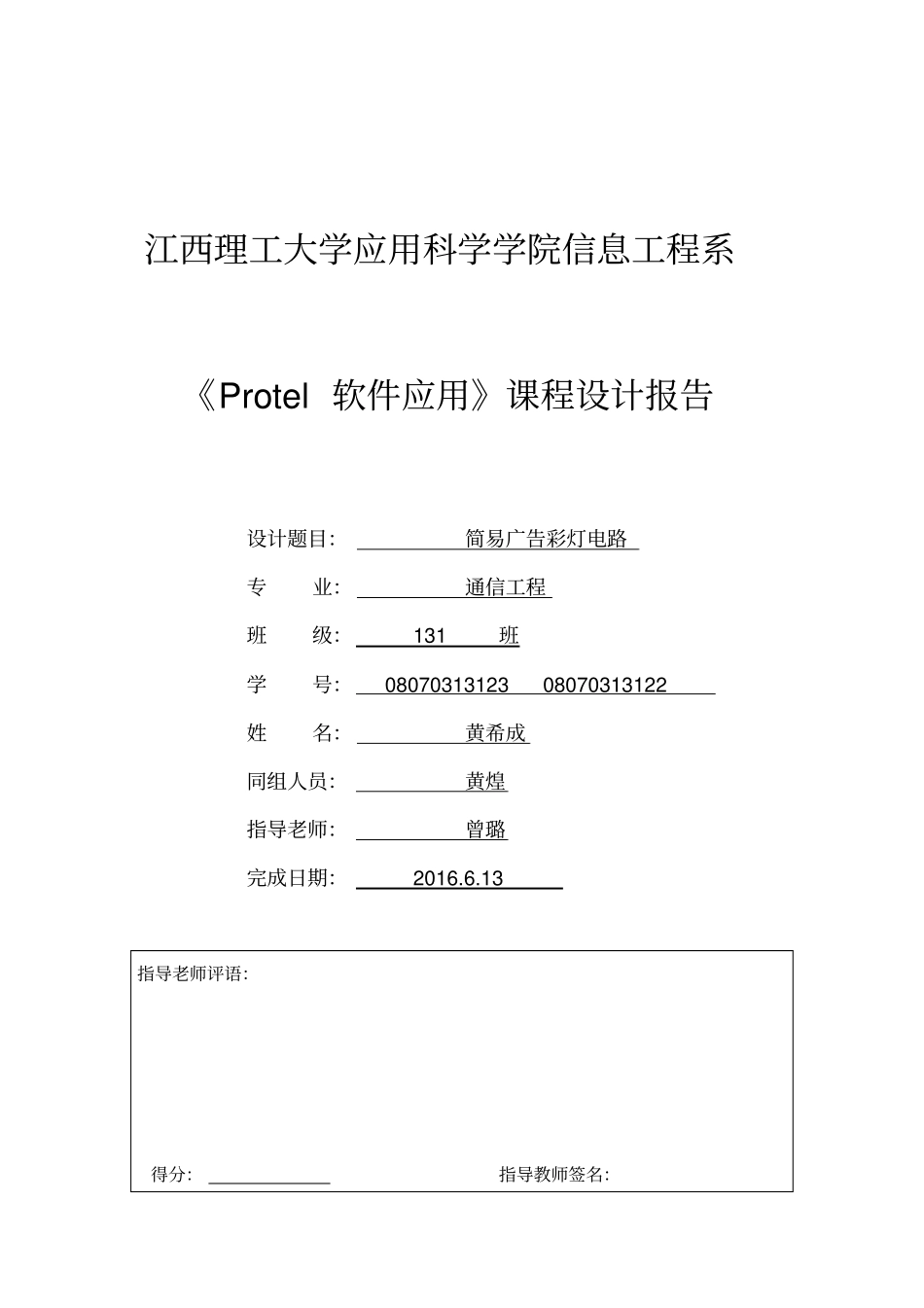

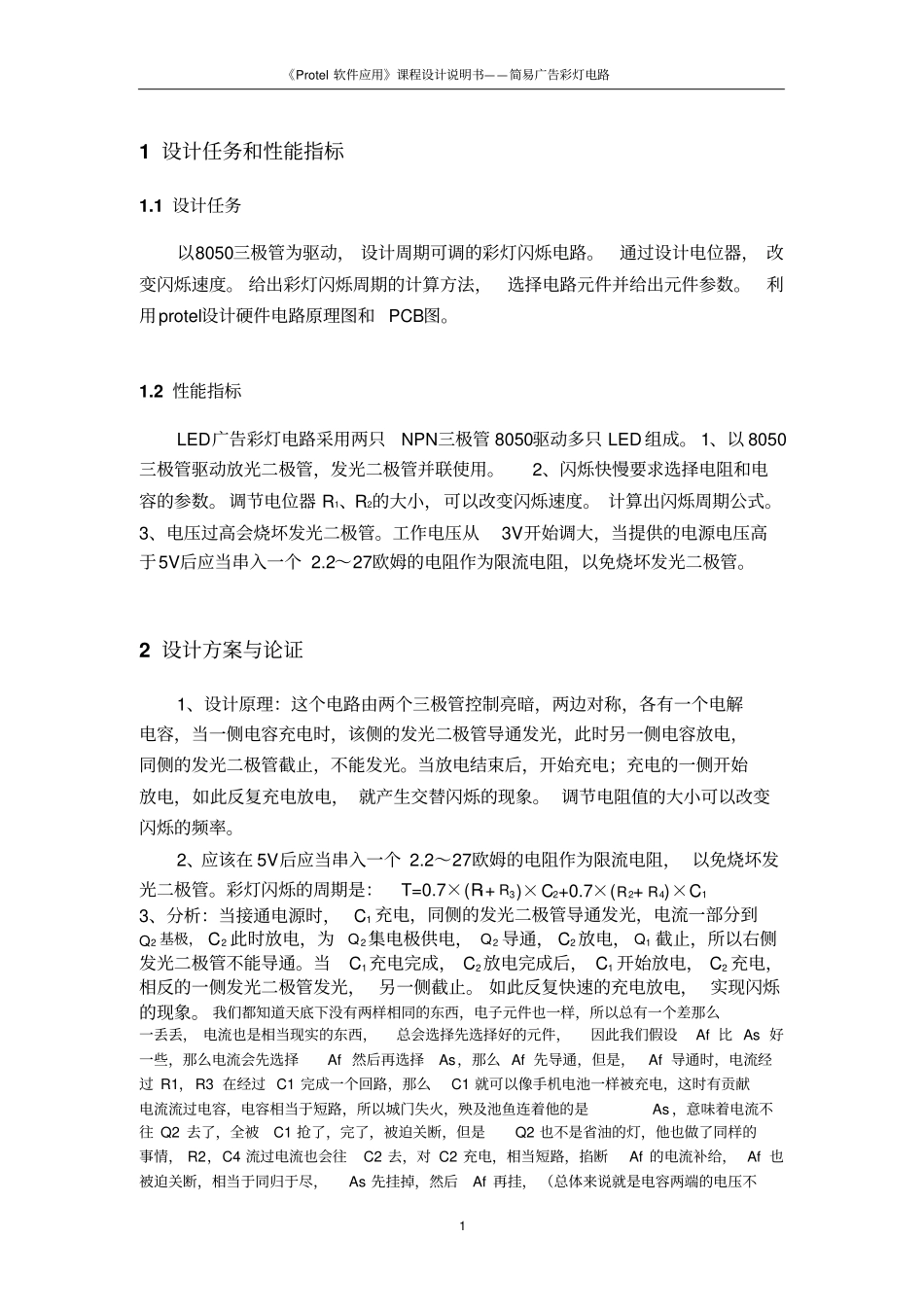

江西理工大学应用科学学院信息工程系《Protel软件应用》课程设计报告设计题目：简易广告彩灯电路专业：通信工程班级：131班学号：0807031312308070313122姓名：黄希成同组人员：黄煌指导老师：曾璐完成日期：2016.6.13指导老师评语：得分：指导教师签名：《Protel软件应用》课程设计说明书——简易广告彩灯电路目录1设计任务和性能指标............................................................................11.1设计任务..........................................................................................................11.2性能指标..........................................................................................................12设计方案与论证....................................................................................13系统硬件设计........................................................................................23.1电路原理图......................................................................................................23.2元器件清单.....................................................................................................33.3元器件功能......................................................................................................34绘制原理图和PCB................................................................................65PCB板制作、焊接与调试.....................................................................85.1PCB板制作......................................................................................................85.2元器件的焊接................................................................................................125.3系统的调试....................................................................................................127总结.......................................................................................................13致谢...........................................................................................................13参考文献...................................................................................................13《Protel软件应用》课程设计说明书——简易广告彩灯电路11设计任务和性能指标1.1设计任务以8050三极管为驱动，设计周期可调的彩灯闪烁电路。通过设计电位器，改变闪烁速度。给出彩灯闪烁周期的计算方法，选择电路元件并给出元件参数。利用protel设计硬件电路原理图和PCB图。1.2性能指标LED广告彩灯电路采用两只NPN三极管8050驱动多只LED组成。1、以8050三极管驱动放光二极管，发光二极管并联使用。2、闪烁快慢要求选择电阻和电容的参数。调节电位器R1、R2的大小，可以改变闪烁速度。计算出闪烁周期公式。3、电压过高会烧坏发光二极管。工作电压从3V开始调大，当提供的电源电压高于5V后应当串入一个2.2～27欧姆的电阻作为限流电阻，以免烧坏发光二极管。2设计方案与论证1、设计原理：这个电路由两个三极管控制亮暗，两边对称，各有一个电解电容，当一侧电容充电时，该侧的发光二极管导通发光，此时另一侧电容放电，同侧的发光二极管截止，不能发光。当放电结束后，开始充电；充电的一侧开始放电，如此反复充电放电，就产生交替闪烁的现象。调节电阻值的大小可以改变闪烁的频率。2、应该在5V后应当串入一个2.2～27欧姆的电阻作为限流电阻，以免烧坏发光二极管。彩灯闪烁的周期是：T=0.7×(R1+R3)×C2+0.7×(R2+R4)×C13、分析：当接通电源时，C1充电，同侧的发光二极管导通发光，电流一部分到Q2基极，C2此时放电，为Q2集电极供电，Q2导通，C2放电，Q1截止，所以右侧发光二极管不能导通。当C1充电完成，C2放电完成后，C1开始放电，C2充电，相反的一侧发光二极管发光，另一侧截止。如此反复快速...
