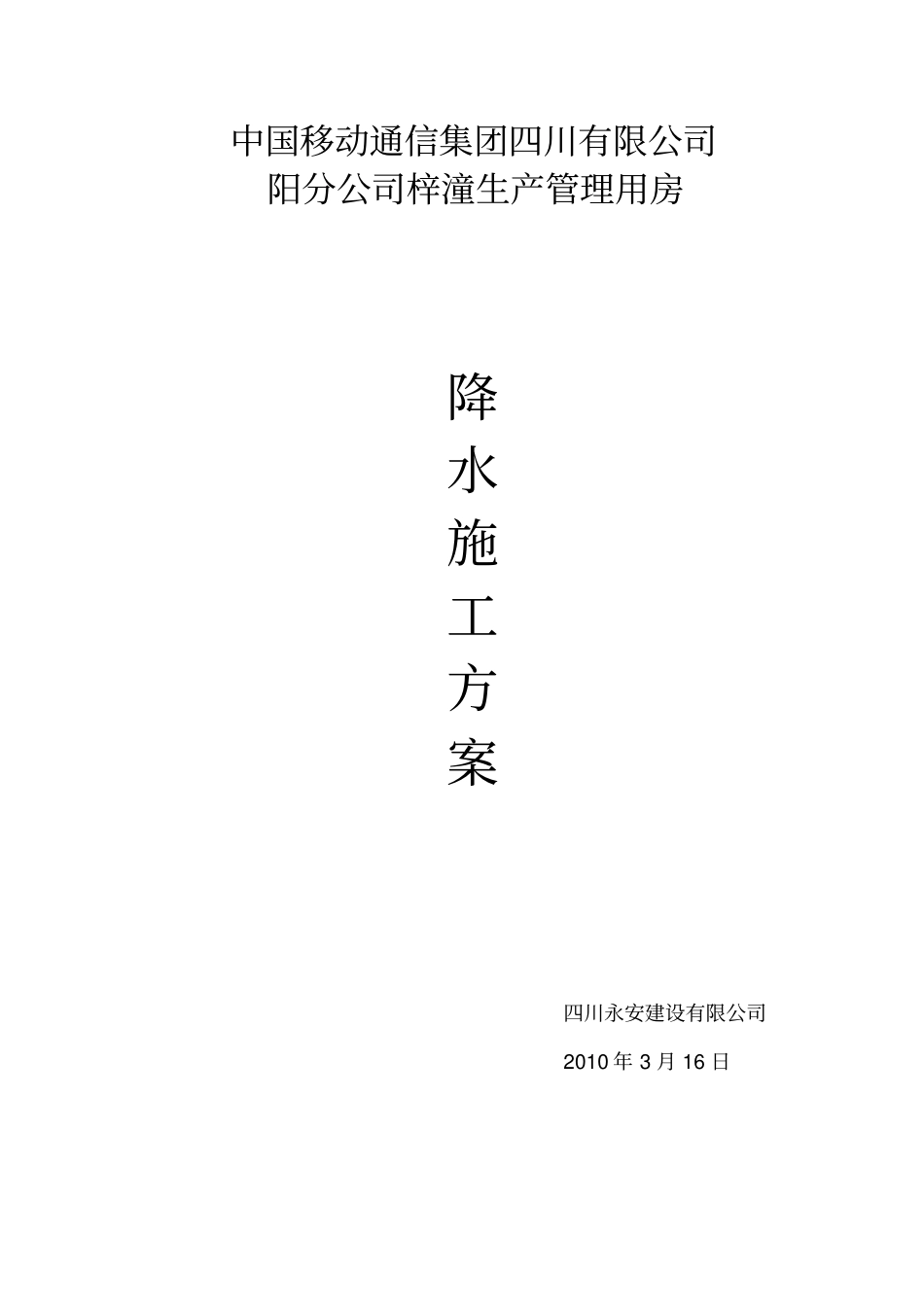

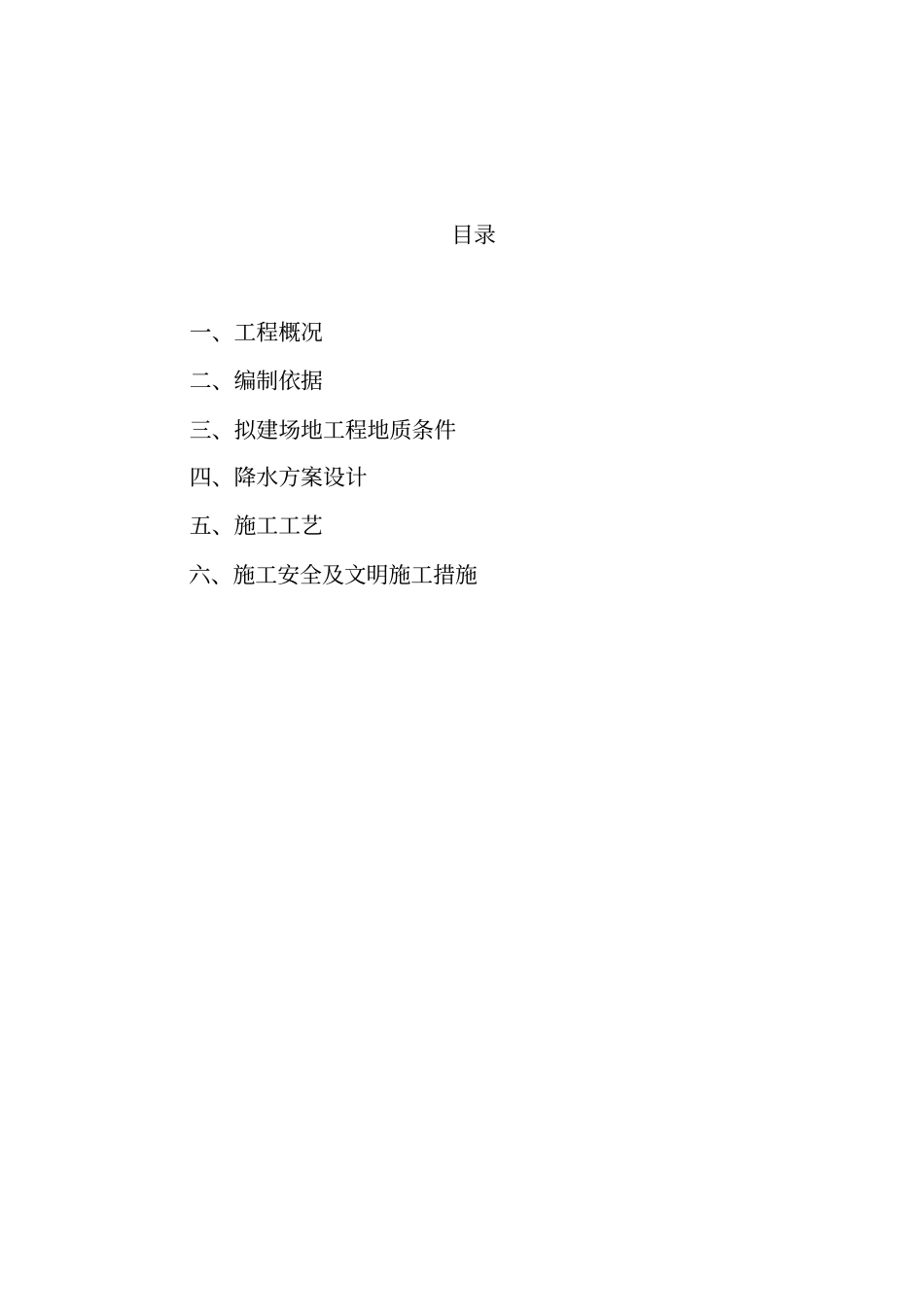

中国移动通信集团四川有限公司阳分公司梓潼生产管理用房降水施工方案四川永安建设有限公司2010年3月16日目录一、工程概况二、编制依据三、拟建场地工程地质条件四、降水方案设计五、施工工艺六、施工安全及文明施工措施编制：审核：批准：管井降水施工方案一工程概况：1、中国移动通信集团四川有限公司绵阳分公司梓潼生产管理用房由四川永安建设有限公司承建，本工程位于梓潼金牛大道与迎风路交叉口处。建筑面积为2550m2。经现场调查了解得知，场地下水丰富，水位高，水量大。该工程基础为人工挖孔灌注桩，并以密实卵石作为桩端持力层，桩底深度约6-8m。为使人工挖孔灌注桩基础施工期间能顺利进行，并保证人工挖孔桩工人的安全及桩身工程质量得到保证，今提出与人工挖孔桩工程相适宜的配套管井降水施工措施。2、工程地址：梓潼金牛大道与迎风路交叉口处3、降水范围：本次降水工程项目为生产管理用房桩基础。二编制依据：1、华信邮电咨询设计研究院有限公司设计的施工图2、四川省绵阳川西北地质工程勘察院提出的《岩土工程勘察技术报告》3、《供水管井技术规范》（GB50296—99）4、《建筑与市政降水工程技术规范》（JGJ/T111—98）5、《建筑基坑工程技术规程》（JGJ120—99）6、《建筑基坑工程技术规范》（YB9258—97）三拟建场地工程地质条件1、场地位置、地形地貌特征场地位于梓潼县内，拟建建筑物场地南侧与迎风路相邻，东侧与金牛路相邻，交通便利。场地地貌上属潼江Ⅰ级阶地后缘，地势较平坦。2、地层岩性据《岩土工程勘查技术报告》，场地内地层以第四系河流冲积物为主，表层为素填土、粉质粘土，其下为卵石。现将各岩土层的特征从上到下分述于下：(1)第四系全新统冲积层（Qa1）素填土（Q4a1）：黄灰色，主要以粉质粘土、粉土，地表0.20m为耕植土，稍湿，松散，层厚0.40-1.40m。粉质粘土（Q4a1）：灰黄色、稍湿―饱和、可塑，只在ZK1号孔4.5m-5.2m之间呈软塑状，无摇振反应，稍有光泽，干强度和韧性均中等，含有少量铁、锰质氧化物斑点，顶层埋深0.00-5.20m层顶标高478.56-483.69m，层厚3.8-5.8m。卵石（Q4a1）：场地内呈层状分布。根据N120动力触探试验，按其密实度程度分为稍密、密实两个亚层：稍密卵石：超重型（N120）动力触探击数一般4小于等于N小于7，顶面埋深4.6-6.2m,标高476.76-478.19m,层厚0.7-1.8m.密实卵石：超重型（N120）动力触探击数一般N大于等于10，顶面埋深5.7-8.0m,标高475.16-477.09m,层厚1.7-3.0m。（2）白垩系下统剑门关组岩石（K1）3、气候及水文地质条件拟建场地处于四川盆地北部亚热带季风气候，气候温和，雨水充沛，据绵阳气象站资料，多年平均气温16.7oC；多年平均降水量为902.4mm，降水时间多集中在7-9三月，占全年的75%；风向以北东向为主，平均风速1.3m/s；年平均相对湿度74%。四降水方案设计（一）降水方案的选择该项目场地下水丰富，水位高，水量大；而该工程基础为人工挖孔灌注桩，并以蜜实卵石作为桩端持力层，桩底深度约8-10m。为使人工挖孔灌注桩基础施工期间能顺利进行，并保证人工挖孔桩工人的安全及桩身工程质量得到保证，采取必要的降水措施。根据拟建建筑物特征、场地工程地质条件及周边环境，经现场踏勘和对地下水降深流场模拟分析认为，该工程降水方案应采用管井降水方案，且设计井型按潜水完整井考虑。（二）降水设计计算参数的选取（1）稳定水位H0根据场地勘察报告，综合取稳定水位埋深H0=4m。（2）含水层渗透系数K据区域地质资料、临近场地水文地质资料和业主等建议，综合取地下水渗透系数K=70.0m/d。（3）含水层厚度H根据地勘报告，卵石层底埋深8-10m,平均取9m，则含水层厚度H=9－H0=7m。（4）降水边界长度根据《中国移动通信集团四川有限公司绵阳分公司梓潼生产管理用房平面图》边界长度L约为120m。（5）场地水位降深S0该工程的人工挖孔灌注桩桩底深度8-10m，应将场地地下水降至地表以下10m，则S0=10－H0=6.0m。（6）单井水位降深Sw拟将管井井内水位降至地表以下13m，则Sw=13－H0=11m。（7）成井半径rw设计管井半径rw=0.30m。（三）降水设计计算（1）基坑等效（引用）半径r0mLr09.242/0（2）基坑大井抽水影响半径R0mrKHSrRR4...
