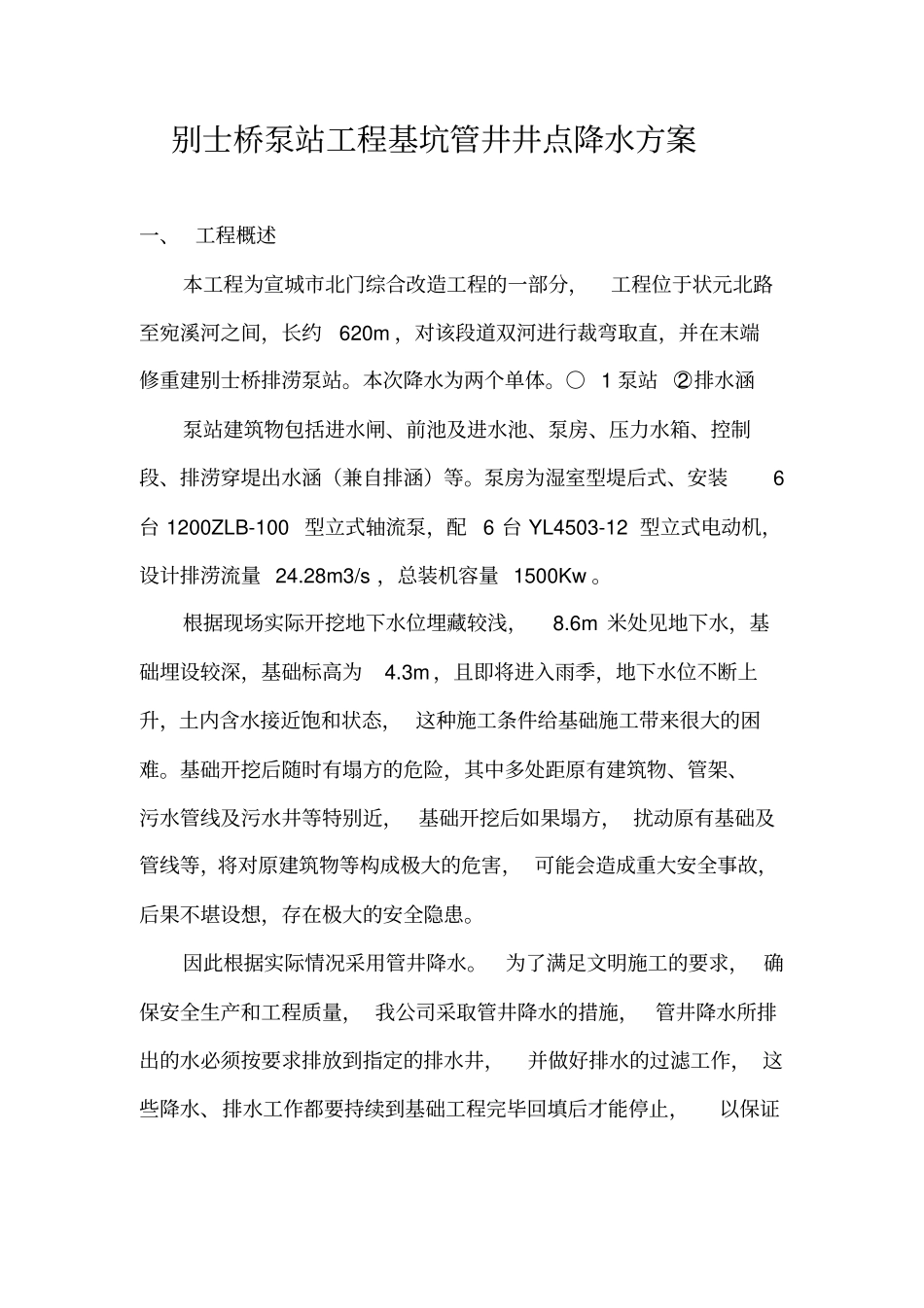

别士桥泵站工程基坑管井井点降水方案一、工程概述本工程为宣城市北门综合改造工程的一部分，工程位于状元北路至宛溪河之间，长约620m，对该段道双河进行裁弯取直，并在末端修重建别士桥排涝泵站。本次降水为两个单体。○1泵站○2排水涵泵站建筑物包括进水闸、前池及进水池、泵房、压力水箱、控制段、排涝穿堤出水涵（兼自排涵）等。泵房为湿室型堤后式、安装6台1200ZLB-100型立式轴流泵，配6台YL4503-12型立式电动机，设计排涝流量24.28m3/s，总装机容量1500Kw。根据现场实际开挖地下水位埋藏较浅，8.6m米处见地下水，基础埋设较深，基础标高为4.3m，且即将进入雨季，地下水位不断上升，土内含水接近饱和状态，这种施工条件给基础施工带来很大的困难。基础开挖后随时有塌方的危险，其中多处距原有建筑物、管架、污水管线及污水井等特别近，基础开挖后如果塌方，扰动原有基础及管线等，将对原建筑物等构成极大的危害，可能会造成重大安全事故，后果不堪设想，存在极大的安全隐患。因此根据实际情况采用管井降水。为了满足文明施工的要求，确保安全生产和工程质量，我公司采取管井降水的措施，管井降水所排出的水必须按要求排放到指定的排水井，并做好排水的过滤工作，这些降水、排水工作都要持续到基础工程完毕回填后才能停止，以保证基础等在干燥条件下施工。二、编制依据1、有关文件；宣城市水务局“水堤〔2013〕35号文”。2、宣城市北门改造地形图及规划图。3、别士桥泵站工程施工图纸4、《宣城市道叉河河道整治及别士桥泵站工程初步设计阶段工程地质勘察报告》（安徽省水利水电勘测设计院2012.9）；5、《建筑与市政降水工程技术规范》（JGJ/T111-98）；6、《水利水电工程施工组织设计规范》（SL303-2004）；7、建筑地基基础工程施工质量验收规范GB50202-20028、现场实际勘察三、施工准备根据工程的结构、特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。合理规划摆放位置，暂时未用的设备应维修完好待命。现场测量人员用白灰划出井点降水下管的位置,清理障碍,避免与原有管线等相撞。四、管井降水方案4.1降水形式基坑外侧采用环形管井降水，井点管间距17m，降水深度为5.3m，基坑挖深8.2m。将地下水位降至基坑换填底以下1m（绝对标高3.3m）时再进行土方开挖。管井降水：管井设置于基坑顶外侧，降水井深度（从自然地面算起）：10.2m；过滤管设置于砾卵石夹粘土层中。降水井成孔直径500mm，滤水管外径420mm,内径400mm，单井出水量为221.7m3/d,井间距17m。当泵站基础施工完毕并回填至地下水位以上时，方可停止降水。降水管拔除后应及时用砂砾填实降水井。见附后图：降水井平面布置图4.2管井井点降水施工工艺（1）作业条件①妥善处理施工范围内地下管线和构筑物，必要时应明挖暴露确定其准确位置。②对现场地面标高、基槽开挖线或基础结构尺寸等进行检查核对，并及时验线。（2）材料准备施工前检查各种材料的质量是否满足要求。（3）主要机具①成井机械：施工机械主要采用正反循环钻机或冲击钻机。②抽水设备：根据单井出水量的大小选择不同型号的潜水泵。（4）管井降水操作工艺①工艺流程图放线→定井位→挖泥浆坑→挖探坑→钻机就位→凿井→换浆→吊放井管→填滤料→粘土封井→洗井→安装水泵、架设电缆→铺设排水总管及沉砂池→抽降→水位观测→封井②各工序操作工艺A.放线、定井位井点测量定位钻孔钻孔定位清孔吊放塑料管封口洗井安装水泵及控制电路试抽水降水井正常工作降水完毕切割井管封井原土造浆泥浆池沉淀池泥浆排放管井备料按设计要求布设井位并测量地面标高，降水井距沟槽上口线2m布置。井位应采用显著标志，必要时采用钢钎打入地面下300mm，并灌入石灰粉。B.挖泥浆坑泥浆池位置的选定宜根据现场条件确定。可多井一池，其大小根据井深、井数排浆量综合确定。泥浆池的选定与开挖应注意地下管网，同时防止泥浆排入市政管网，并防止发生跑浆、漏浆，必要时采用砖砌泥浆池。C.挖探坑为清除井位下障碍物，应在井位处挖探坑，一般直径800mm，深1.0～1.5m。当地下有废弃障碍物时，用挖土机挖出障碍物并用粘土回填；当井口土质松散时，须设置护...
