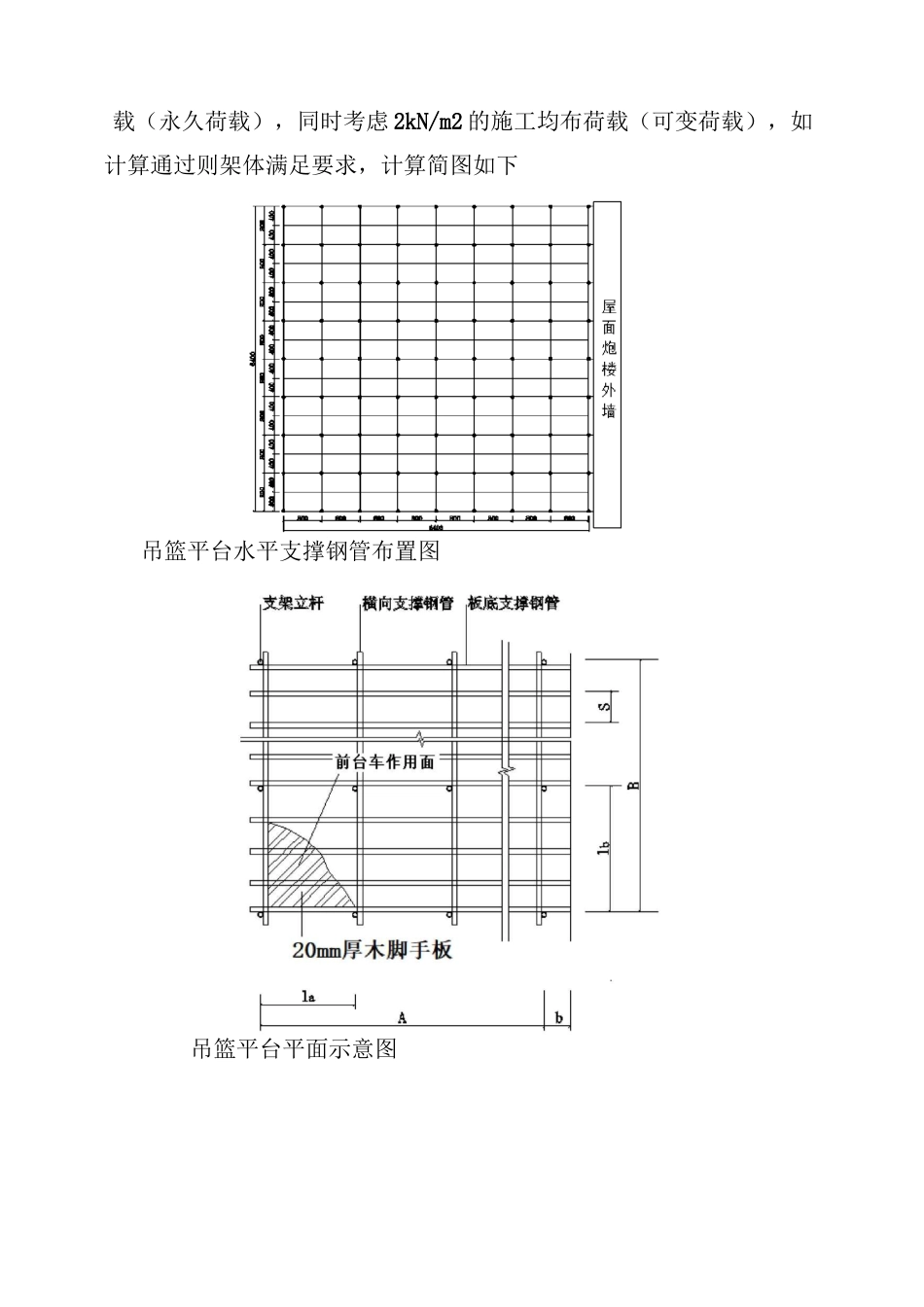

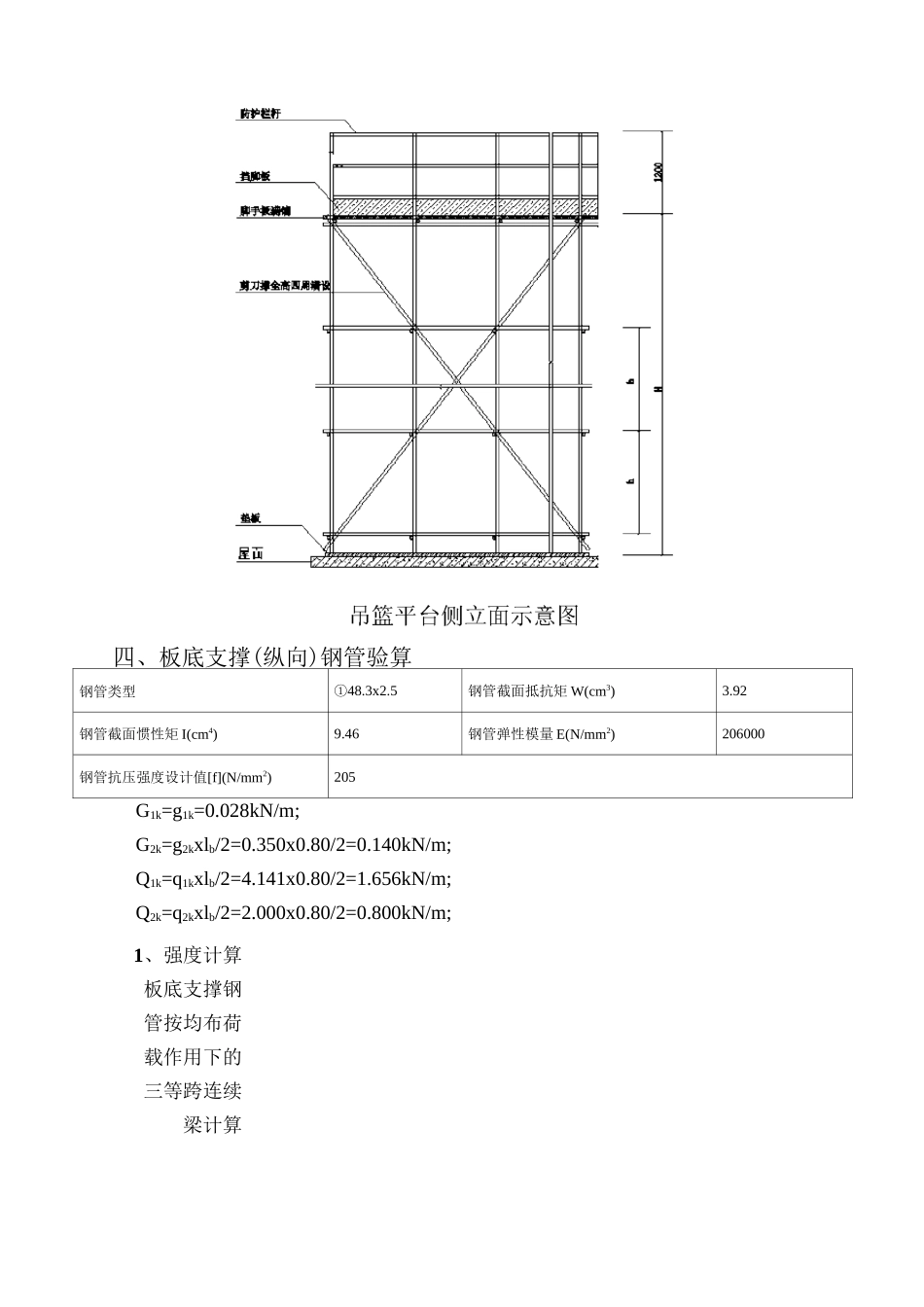

吊篮搭设平台计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑施工高处作业安全技术规范》JGJ80-20163、《建筑地基基础设计规范》GB50007-20114、《建筑结构荷载规范》GB50009-20125、《钢结构设计规范》GB50017-20036、《悬挑式脚手架安全技术规程》DG/TJ08-2002-2006、架体参数平台名称吊篮钢管底座卸料平台布置方式沿纵向平台计算长度A(m)6.403平台计算宽度B(m)6.4平台高度H(m)2.256立杆纵距la(m)0.8立杆步距h(m)1.5立杆横距lb(m)0.8板底支撑间距s(m)—*■~~111-p-t勺、.0.4二、荷载参数每米钢管自重g]k(kN/m)0.028脚手板自重g2k(kN/m2)0.35栏杆、挡脚板自重g3k(kN/m)0.14安全设施与安全网自重g4k(kN/m2)0.01材料堆放最大荷载q]k(kN/m2)4.141施工均布荷载q2k(kN/m2)2基本风压®0(kN/m2)0.4风荷载体型系数应0.8风压高度变化系数应0.74三、计算思路及设计简图本方案为简化计算，前后台车下部架体取等高进行建模计算，由于前台车下荷载最大，故仅仅计算前台车下部架体受力，整个架体采用等间距进行搭设，纵横向立杆间距均为800mm,步距1・5m,根据以往可靠施工经验，前台车底座落在20mm厚木垫板下方，木垫板不会发生破坏现象,故可将前台车下传的的集中荷载等效为纵向三跨,横向一跨的均布面荷载（永久荷载），同时考虑2kN/m2的施工均布荷载（可变荷载），如计算通过则架体满足要求，计算简图如下吊篮平台水平支撑钢管布置图吊篮平台平面示意图四、板底支撑(纵向)钢管验算钢管类型①48.3x2.5钢管截面抵抗矩W(cm3)3.92钢管截面惯性矩I(cm4)9.46钢管弹性模量E(N/mm2)206000钢管抗压强度设计值[f](N/mm2)205G1k=g1k=0.028kN/m;G2k=g2kxlb/2=0.350x0.80/2=0.140kN/m;Q1k=q1kxlb/2=4.141x0.80/2=1.656kN/m;Q2k=q2kxlb/2=2.000x0.80/2=0.800kN/m;1、强度计算板底支撑钢管按均布荷载作用下的三等跨连续梁计算q1=1.2x(G1k+G2k)=1.2x(0.028+0.140)=0.202kN/m;q2=1.4x(Q1k+Q2k)=1.4x(1.656+0.800)=3.439kN/m;3.€41kN/mq'=g1k=0.028kN/m;q=1.2g1k=0.034kN/m;p=Rmax=3.479kN;max1.211.751.732.272.2£-----0.030.40.4----■(44\”]]]]]]]]F]]]]]]]]]11]\f]\i]\i]\i]\|f]\f]\f]\f]\f]\|f]\f\f]\f\f]Id,\(]\(]\(]\(]\|(3.479k3.479k3.479k3.479k3.479k3.479k3.479k{?.0J4lcN/O.OMkN/O.OMkN/{J.O34kN/0.0I4lcN/O.OMlcN/p'=R'=2.506kNmax横向钢管计算简图横向钢管计算弯矩图M=0.489kN・m;max横向钢管计算剪力图Rmax=7.510kN;maxVmax=°・765mm；o=Mmax/W=0.489xl06/(3.92xl03)=124.666N/mm2S[f]=205.00N/mm2；满足要求！vmax=0.765mmWmin{800.00/150,10}=5.33mm;满足要求！六、立杆承重连接计算横杆和立杆连接方式双扣件双扣件抗滑承载力(kN)12扣件抗滑移承载力系数0.9Rc=12x0.90=10.800kNNR=7.510kN满足要求！七、立杆的稳定性验算钢管类型①48.3x2.5钢管截面回转半径i(cm)1.62钢管的净截面A(cm2)3.6钢管抗压强度设计值[f](N/mm2)205双立杆计算方法按照分配系数分配主立杆受力分配系数K0.6立杆计算长度系数卩1.5NG1=(la+1.00xlb+2.00xh)xg1k/hxH+g1kxlax1.00/1.00=(0.80+1.00xO.80+2.00x1.50)x0.028/1.50x2.256+0.028x0.80x1.00/1.00=0.216kNNG2=g2kxlaxlb/1.00=0.350x0.80x0.80/1.00=0.224kN;NG3=g3kxla=0.14x0.8=0.112kN;NG4=g4kxlaxH=0.01x0.8x1.5=0.012kN;NQ1=q1kxlaxlb/1.00=4.141x0.80x0.80/1.00=2.650kN；NQ2=q2kxlaxlb/1.00=2.000x0.80x0.80/1.00=1.280kN;不考虑风荷载时，立杆的轴向压力设计值：N=1.2(NG1+NG2+NG3+NG4)+1.4(NQ1+NQ2)=1.2x(0.216+0.224+0.112+0.012)+1.4x(2.650+1.280)=6.179kN;支架立杆计算长度：L0=kph=lxl.50xl.50=2.250m长细比心L0/i=2.25Ox1O3/(1.62x1O)=138.889S[九]=250满足要求！轴心受压构件的稳定系数计算：L0=k|ih=1.155x1.500x1.5=2.599m长细比心L0/i=2.599x103/(1.62x10)=160.417由九查表得到立杆的稳定系数9=0.274o=kN®A=0.60x6.179x103/(0.274x3.60x102)=37.587N/mm2S[f]=205.00N/mm2满足要求！八、立杆支承面承载力验算地基基础混凝土楼板混凝土板厚度h(mm)125砼设计强度等级C30立杆底座面积A(mm2)100x1001、抗冲切验算楼...
