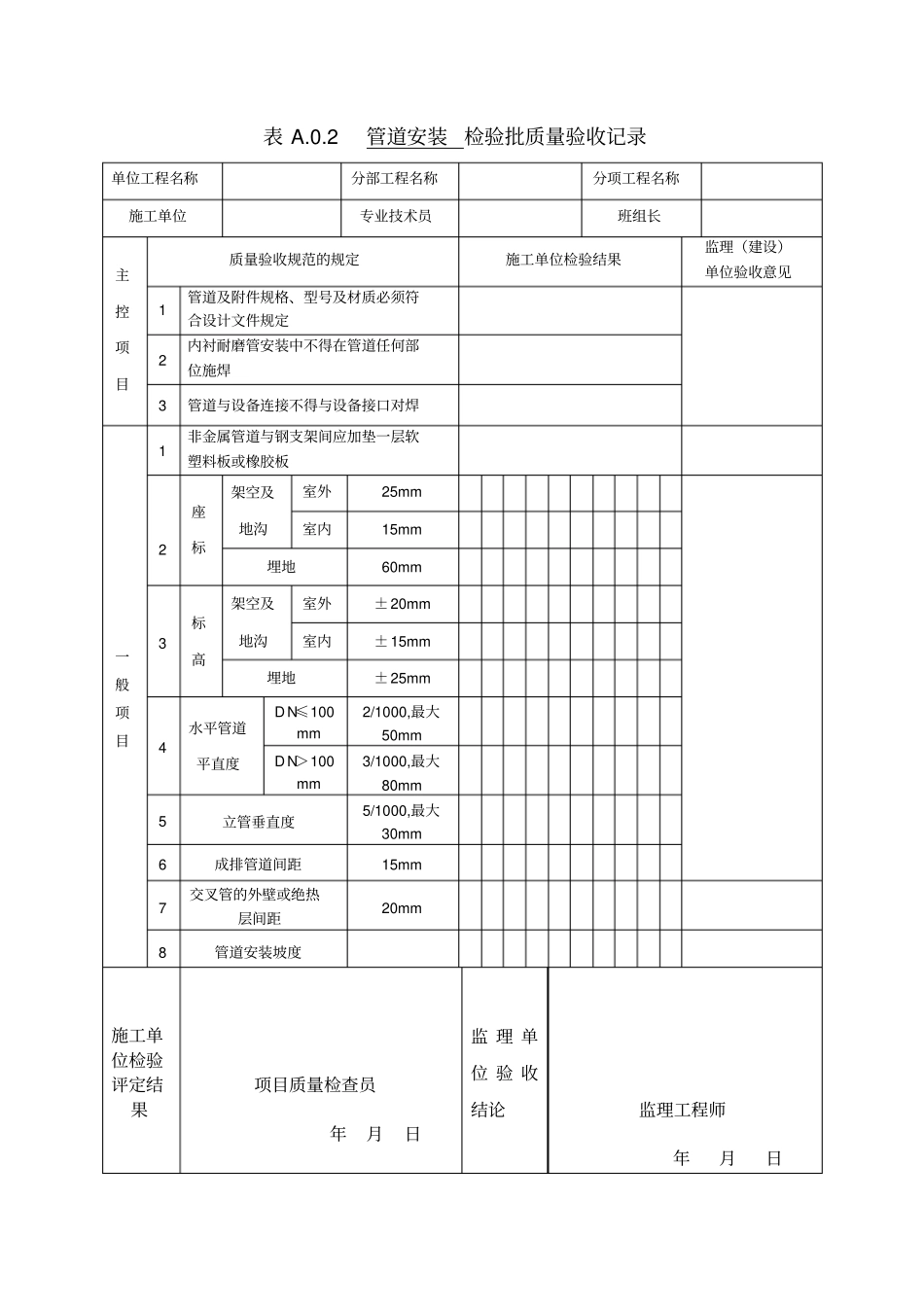

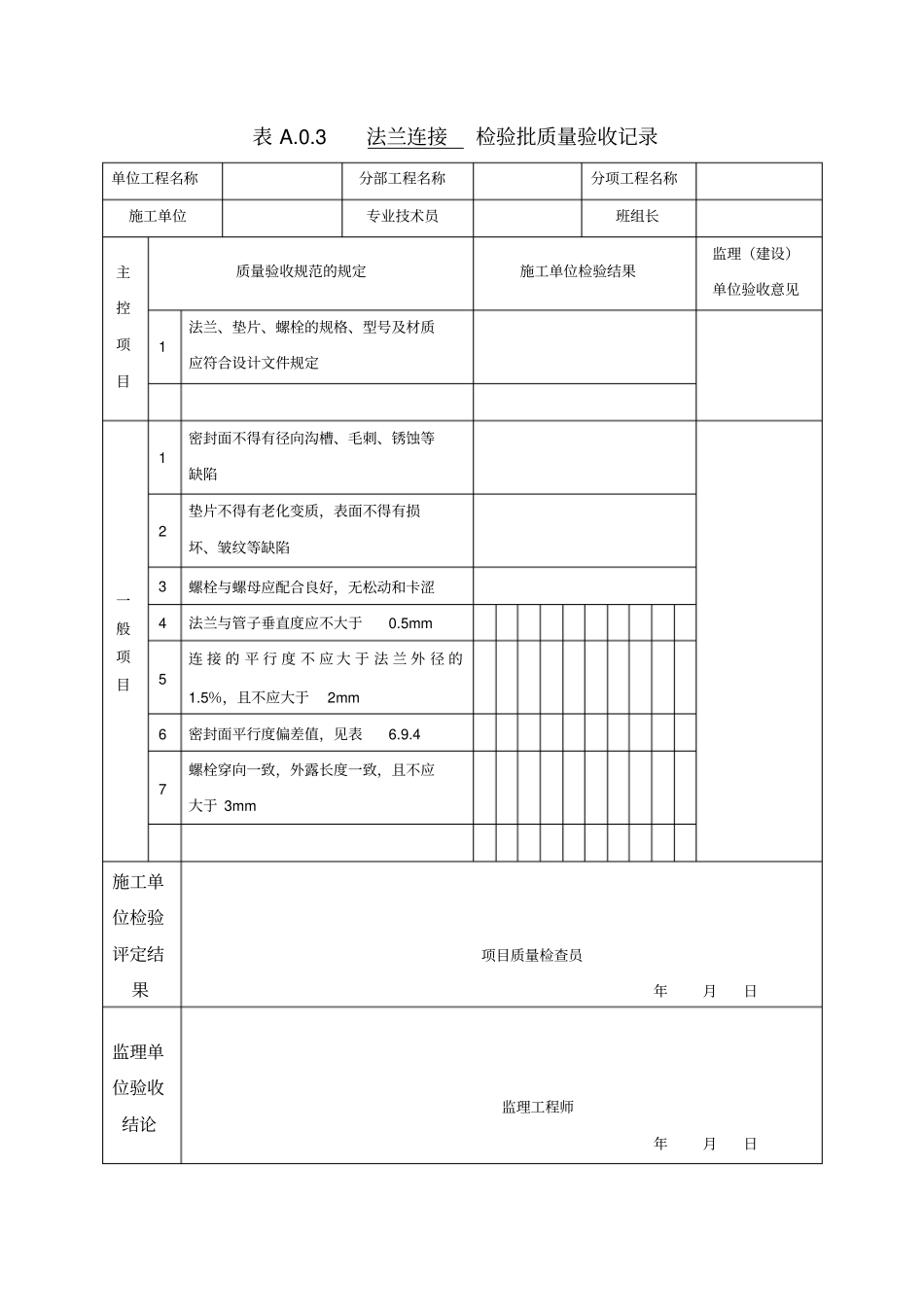

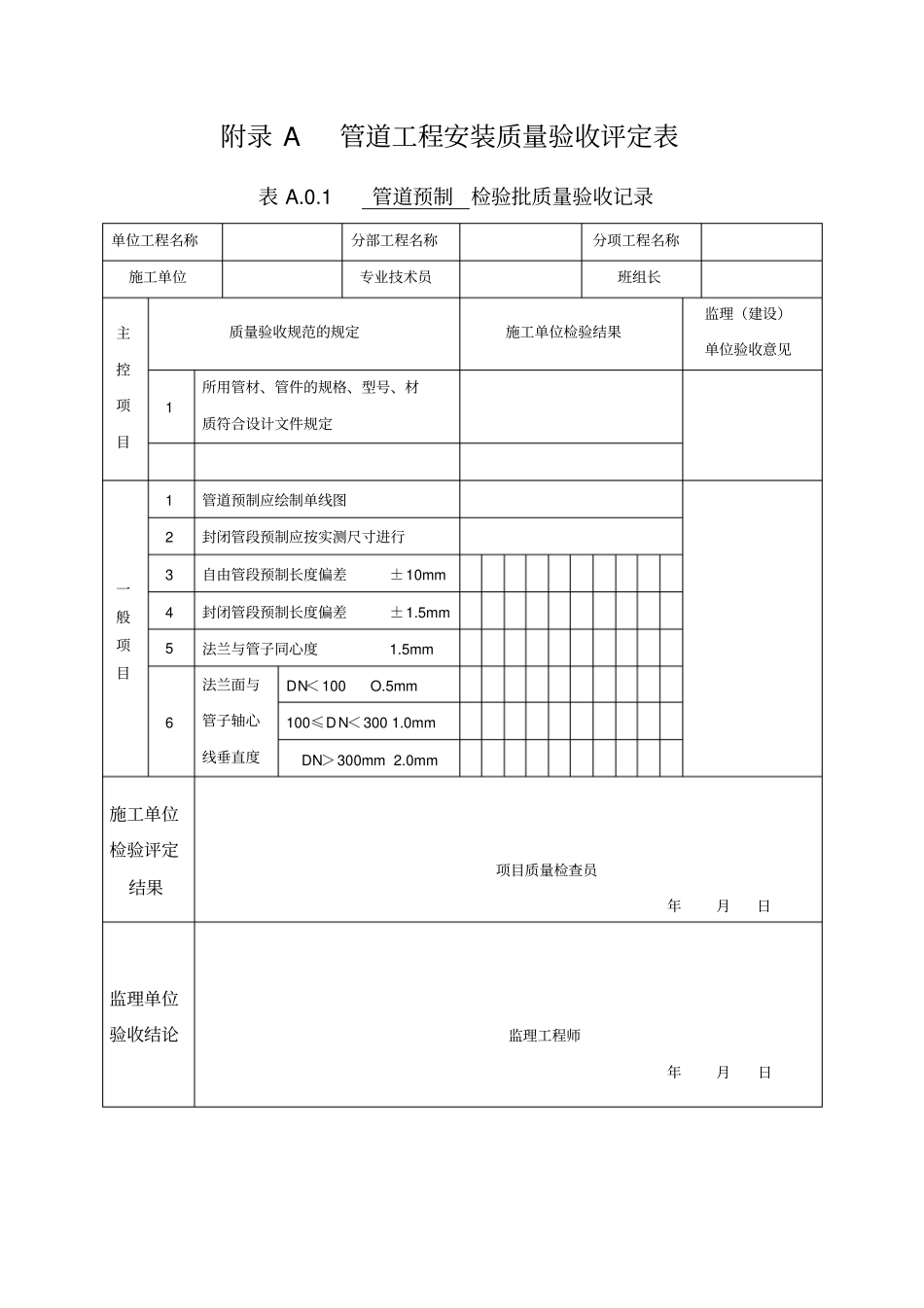

附录A管道工程安装质量验收评定表表A.0.1管道预制检验批质量验收记录单位工程名称分部工程名称分项工程名称施工单位专业技术员班组长主控项目质量验收规范的规定施工单位检验结果监理（建设）单位验收意见1所用管材、管件的规格、型号、材质符合设计文件规定一般项目1管道预制应绘制单线图2封闭管段预制应按实测尺寸进行3自由管段预制长度偏差±10mm4封闭管段预制长度偏差±1.5mm5法兰与管子同心度1.5mm6法兰面与管子轴心线垂直度DN＜100O.5mm100≤DN＜3001.0mmDN＞300mm2.0mm施工单位检验评定结果项目质量检查员年月日监理单位验收结论监理工程师年月日表A.0.2管道安装检验批质量验收记录单位工程名称分部工程名称分项工程名称施工单位专业技术员班组长主控项目质量验收规范的规定施工单位检验结果监理（建设）单位验收意见1管道及附件规格、型号及材质必须符合设计文件规定2内衬耐磨管安装中不得在管道任何部位施焊3管道与设备连接不得与设备接口对焊一般项目1非金属管道与钢支架间应加垫一层软塑料板或橡胶板2座标架空及地沟室外25mm室内15mm埋地60mm3标高架空及地沟室外±20mm室内±15mm埋地±25mm4水平管道平直度DN≤100mm2/1000,最大50mmDN＞100mm3/1000,最大80mm5立管垂直度5/1000,最大30mm6成排管道间距15mm7交叉管的外壁或绝热层间距20mm8管道安装坡度施工单位检验评定结果项目质量检查员年月日监理单位验收结论监理工程师年月日表A.0.3法兰连接检验批质量验收记录单位工程名称分部工程名称分项工程名称施工单位专业技术员班组长主控项目质量验收规范的规定施工单位检验结果监理（建设）单位验收意见1法兰、垫片、螺栓的规格、型号及材质应符合设计文件规定一般项目1密封面不得有径向沟槽、毛刺、锈蚀等缺陷2垫片不得有老化变质，表面不得有损坏、皱纹等缺陷3螺栓与螺母应配合良好，无松动和卡涩4法兰与管子垂直度应不大于0.5mm5连接的平行度不应大于法兰外径的1.5％，且不应大于2mm6密封面平行度偏差值，见表6.9.47螺栓穿向一致，外露长度一致，且不应大于3mm施工单位检验评定结果项目质量检查员年月日监理单位验收结论监理工程师年月日表A.0.4快速接头检验批质量验收记录单位工程名称分部工程名称分项工程名称施工单位专业技术员班组长主控项目质量验收规范的规定施工单位检验结果监理（建设）单位验收意见1快速接头的规格、型号应符合设计文件规定一般项目1密封圈应柔韧，不得有老化、径向破损等缺陷2连接接口端头密封处不得有锈蚀、凸鼓及径向沟痕等缺陷3两管接口平直度不大于1mm4两管接口应留有2cm～3cm间隙施工单位检验评定结果项目质量检查员年月日监理单位验收结论监理工程师年月日表A.0.5阀门安装检验批质量验收记录单位工程名称分部工程名称分项工程名称施工单位专业技术员班组长主控项目质量验收规范的规定施工单位检验结果监理（建设）单位验收意见1阀门的规格、型号必须符合设计文件规定2安全阀经最终调校后经做铅封，并有调校记录一般项目1水平管道上安装的阀门、阀杆应在管道上半圆范围内2安全阀应垂直安装3阀门安装手轮朝向应便于操作4升降式止回阀应安装在水平管道上施工单位检验评定结果项目质量检查员年月日监理单位验收结论监理工程师年月日表A.0.6检测装置安装检验批质量验收记录单位工程名称分部工程名称分项工程名称施工单位专业技术员班组长主控项目质量验收规范的规定施工单位检验结果监理（建设）单位验收意见1检测装置的规格、型号及测量范围必须符合设计文件规定一般项目1读数表盘应安装在便于观察位置2密度计应安装在管道系统介质流动较稳定的管段上3钢管煨制存水弯管，内径不应小于10mm4铜管煨制存水弯管，内径不应小于6mm施工单位检验评定结果项目质量检查员年月日监理单位验收结论监理工程师年月日表A.0.7支、吊、托架检验批质量验收记录单位工程名称分部工程名称分项工程名称施工单位专业技术员班组长主控项目质量验收规范的规定施工单位检验结果监理（建设）单位验收意见1支、吊、托架安装型式及位置应符合设计文件规定2内衬耐磨管道上安装支、吊、托架不得在管上施焊一般项目1不得有漏焊、欠焊、焊接裂纹等缺陷2支、吊、托架在预埋件...
